Heki3 Plus
7

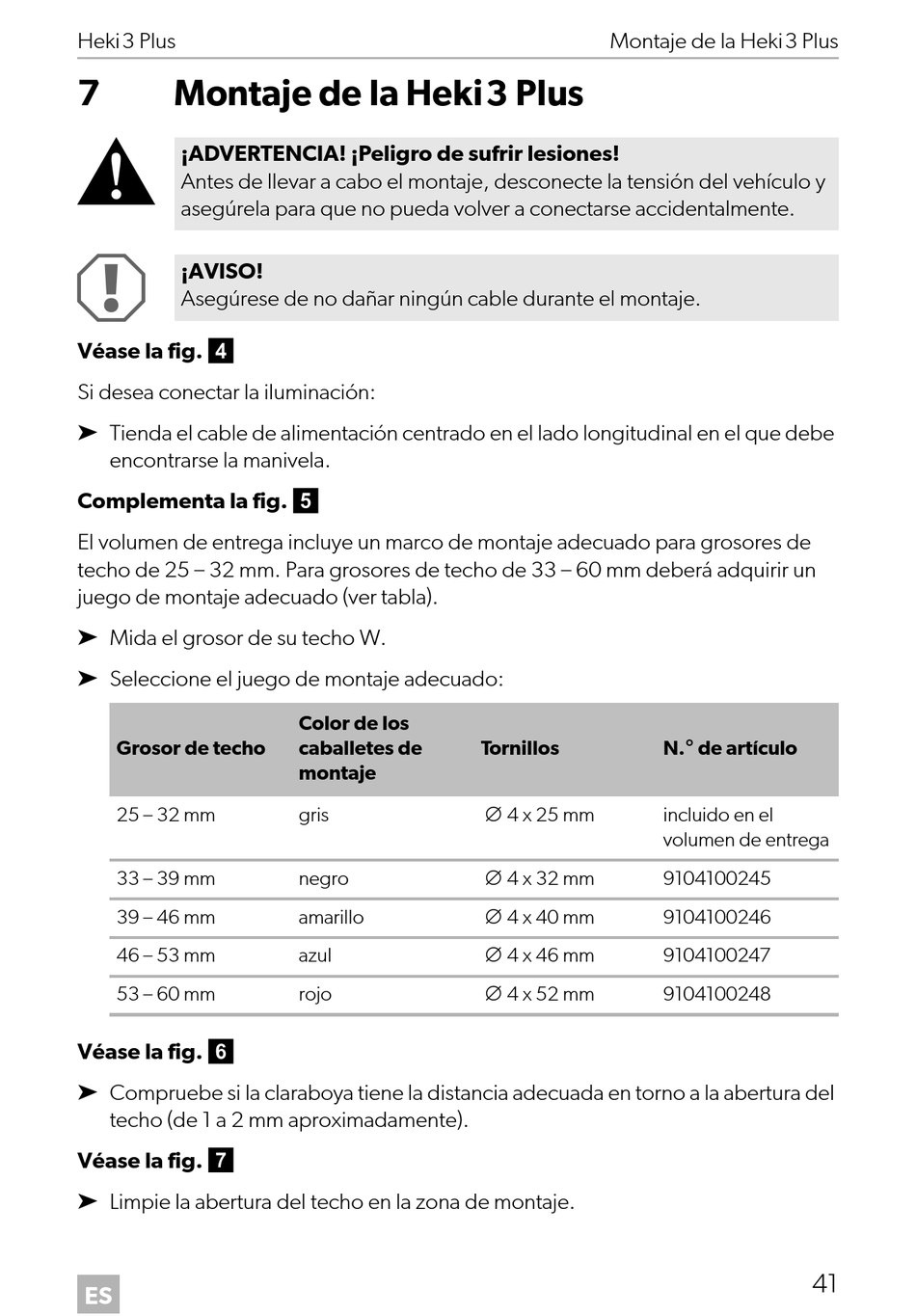

Montaje de la Heki3 Plus

!
¡ADVERTENCIA! ¡Peligro de sufrir lesiones!
Antes de llevar a cabo el montaje, desconecte la tensión del vehículo y
asegúrela para que no pueda volver a conectarse accidentalmente.
A
¡AVISO!
Asegúrese de no dañar ningún cable durante el montaje.
Véase la fig. 4
Si desea conectar la iluminación:
➤ Tienda el cable de alimentación centrado en el lado longitudinal en el que debe
encontrarse la manivela.
Complementa la fig. 5
El volumen de entrega incluye un marco de montaje adecuado para grosores de
techo de 25 – 32 mm. Para grosores de techo de 33 – 60 mm deberá adquirir un
juego de montaje adecuado (ver tabla).
➤ Mida el grosor de su techo W.
➤ Seleccione el juego de montaje adecuado:
Grosor de techo
25 – 32 mm
33 – 39 mm
39 – 46 mm
46 – 53 mm
53 – 60 mm
Véase la fig. 6
➤ Compruebe si la claraboya tiene la distancia adecuada en torno a la abertura del
techo (de 1 a 2 mm aproximadamente).
Véase la fig. 7
➤ Limpie la abertura del techo en la zona de montaje.
ES
Color de los
caballetes de
montaje
gris
negro
amarillo
azul
rojo
Montaje de la Heki3 Plus
Tornillos
∅ 4 x 25 mm
∅ 4 x 32 mm
∅ 4 x 40 mm
∅ 4 x 46 mm
∅ 4 x 52 mm
N.° de artículo
incluido en el
volumen de entrega
9104100245
9104100246
9104100247
9104100248
41
