Die Bohrschablone ist so ausgelegt, daß bei Installation weiterer VDO
LOGIC Instrumente genügend Zwischenraum zwischen den Anzeigege-
räten vorhanden ist, um die weiße Schutzkappe für die Anzeigegeräte
aufsetzen zu können.
Die Installation des Echolotgebers
Der Geber muß an einer verwirbelungsfreien Stelle im Bootsrumpf mon-
tiert werden. Er sollte möglichst lotrecht montiert werden.
Vermeiden Sie die Montage in unmittelbarer Nähe von aus-
senliegenden Seeventilen, Opferanoden, Loggebern usw.,
um eine gegenseitige Beeinflussung durch Wirbelbildung zu
vermeiden.
Messen und notieren Sie den Abstand vom Echolotgeber
zur Kielunterkante und den Tiefgang des Schiffes. Diese
Maße werden Sie später für wichtige Grundeinstellungen
benötigen.
Verlegen Sie das Geberkabel nie zusammen mit anderen
Kabeln in einem Kabelbaum, da Zünd- und andere Störim-
pulse die Funktion des Echolotes beeinträchtigen.
Das Geberkabel darf nicht gekürzt werden, jedoch ist es zu-
lässig das Geberkabel mit einem abgeschirmten, flexiblem
Koaxialkabel mit versilbertem Leiter bis auf 20 Meter zu ver-
längern.
32
INSTALLATION

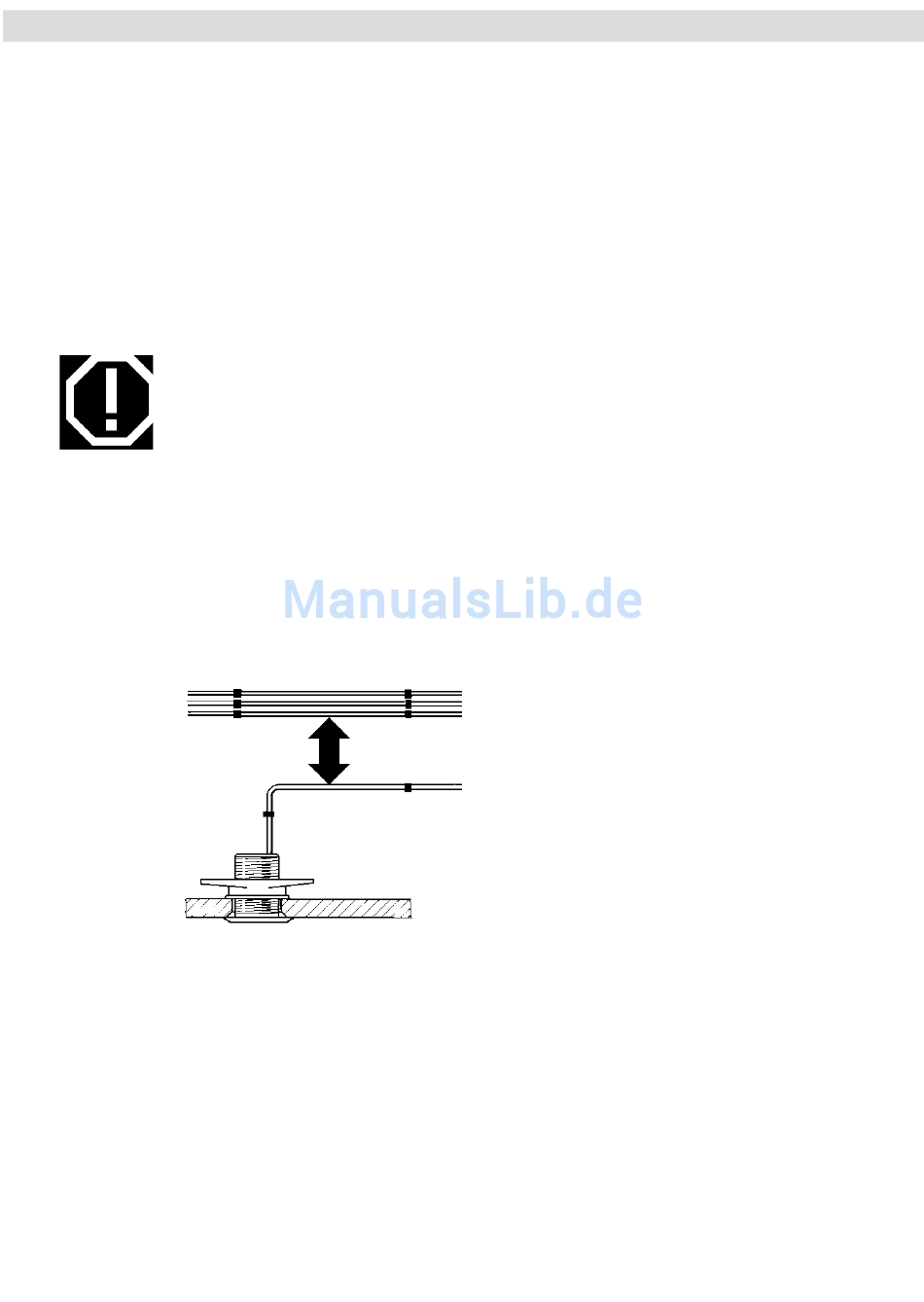

Echolot-Geberkabel separat verlegen.
