XLR-Buchsen

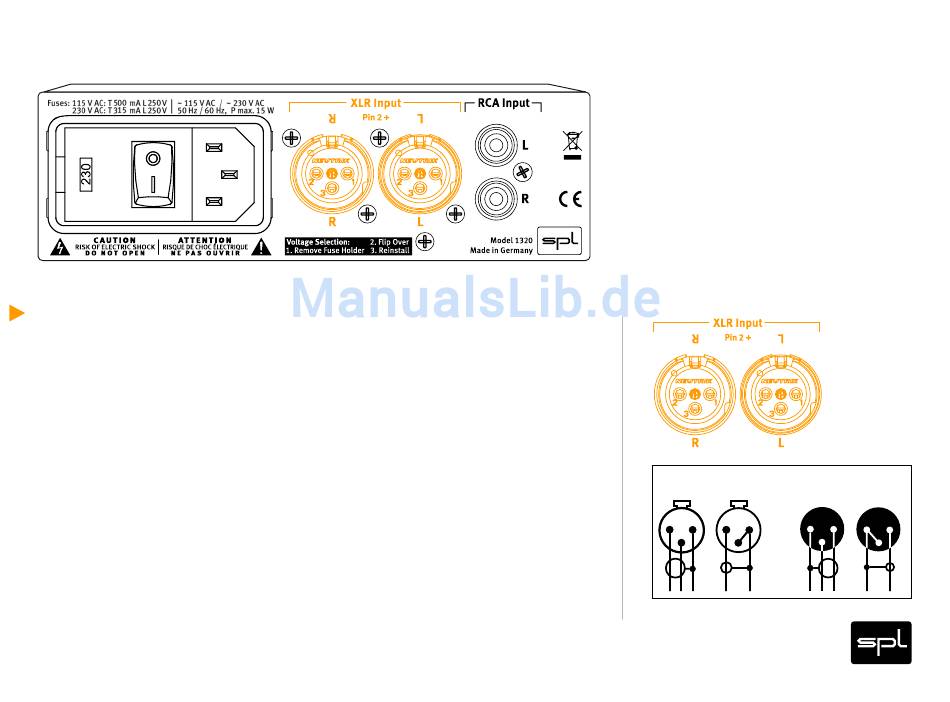

Die Abbildung rechts unten zeigt die Pinbelegung der XLR-Buchsen.
Sie sind symmetrisch beschaltet und haben drei Leiter, von denen
Leiter 2 (Pin 2) das (+) bzw. heisse Signal führt.
Ebenso ist die korrekte Polung der Leiter ersichtlich, falls Sie eine
Verbindung über eine unsymmetrische Verkabelung herstellen
müssen.
Phonitor mini
Rückseite: Signal
Eingang
Ausgang
symmetrisch unsymmetrisch
symmetrisch unsymmetrisch
1
2
2
1
2
1
3
3
3
1=GND
2=heiss (+)
3=kalt (-)
38
1
2
3
