Optimus+ Schallpegelmesser Bedienungsanleitung
24

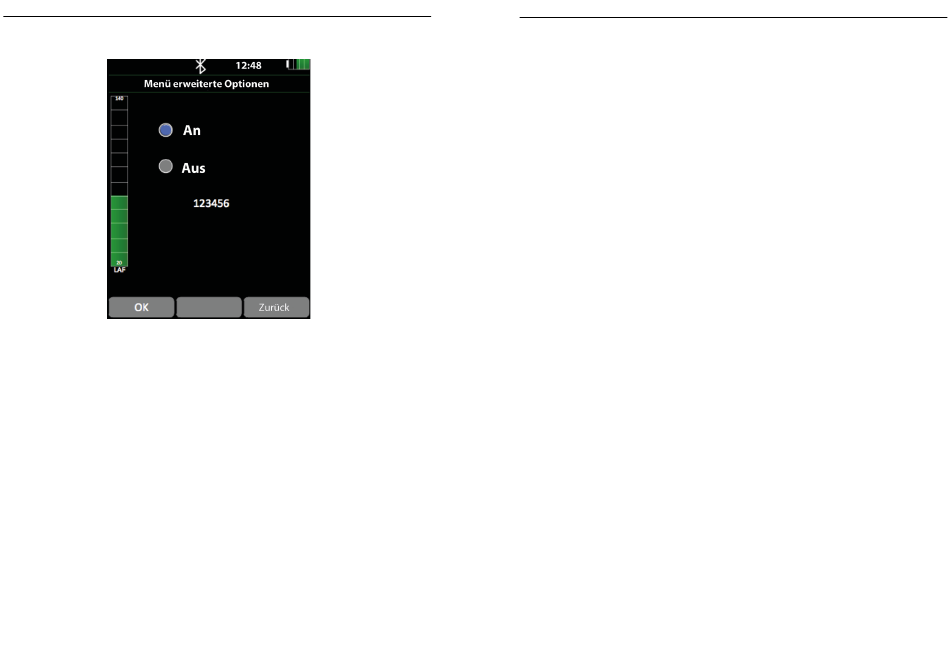

Das Bluetooth-Symbol im Informationsbalken erscheint bei bestehender Verbinding
grün.
Bitte beachten Sie: Das Bluetooth beim Optimus+ ist mit Port 2 verbunden d. h.
es kann nicht so über GPS aktiviert werden, wenn das Messgerät als Teil eines
Außenmesssets verwendet wird.
Optimus+ Schallpegelmesser Bedienungsanleitung
5
Optimus+ kennenlernen - Funktionen & Eigenschaften
Optimus+ Schallpegelmesser wurden modular konzipiert, damit das Messgerät auch
nachträglich mit neuen Funktionen aufgewertet und aktualisiert werden kann. Somit ist
Ihre Investition zukunftssicher.
Sie finden die vorhandenen Funktionen Ihres Optimus+ in der allgemeinen Ansicht des
Geräts/ Seite 5 (bei einigen Modellen auf Seite 6. Hier sind alle Funktionen Ihres Gerätes
aufgelistet.
Einige Optionen am Optimus+ können wärend einer laufenden Messung nicht
geändert werden. In diesem Fall erscheint eine Warnung auf dem Bildschirm. Einige
Menü-Optionen sind während einer Messung deaktiviert und erscheinen in grau auf
dem Bildschirm.
5.1
Ansichten
Sie gelangen in die verschiedenen Ansichten durch Drücken der linken und rechten
Steuertasten. Die verschiedenen Ansichten sind sowohl während der Messung, nach
oder vor einer Messung als auch im Übersichtsmodus, jedoch variieren die verfügbaren
Seiten unterhalb der Ansichten je nach Modus.
Vor oder nach der Messung
Wenn das Gerät nicht am Messen ist, ist die im Display angezigte Information live.
Messend
Während einer laufenden Messung werden selbige live Daten angezeigt, jedoch
zusätzlich werden kumulative Gesamtwerte der aktuellen Messperiode ebenfalls
angezeigt.
Übersichtsmodus
Im Übersichtsmodus stellen die angezeigten Werte die kumulativen Gesamtwerte der
Messung dar.
5.1.1
Hauptansicht
Hier finden Sie den Status des Messgeräts zusammen mit den Kalibrierdaten, aktive
Funktionen, Firmwareversion, Seriennummer des Schallpegelmessers, des Mikrofons
und Vorverstärkers sowie Information zu den anwendbaren Normen.
5.1.2
Schallpegelansicht
In dieser Ansicht werden Schalldruckpegel (SPL), sowie Maximum- und Minimum-
Schallpegel (Lmax und Lmin) mit der Wahl zwischen A, C oder Z Frequenzbewertungen.
25
