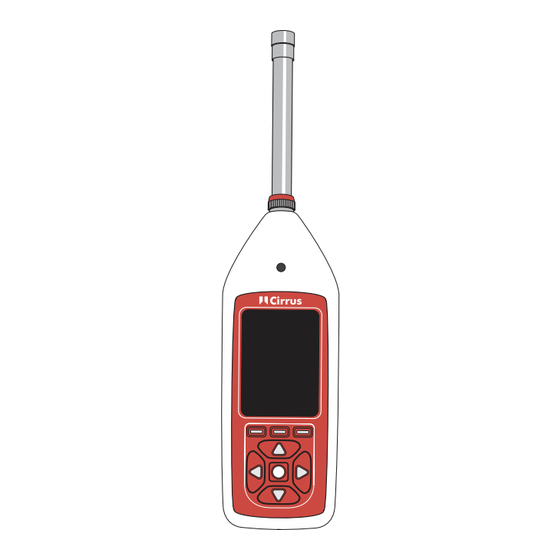

- Seite 1 Schallpegelmesser Bedienungs- anleitung Optimus+ Schallpegelmesser...
- Seite 2 Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Informationen zu diesem Handbuch Urheberrecht • Die Anleitungen in dieser Bedienungsanleitung beziehen sich auf die Cirrus Research Copyright © Cirrus Research plc 2010-2018 plc Optimus Schallpegelmesser mit der Firmwareversion 5.0 oder höher. Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
8.2 Gemeinsame Spezifikationen 8.3 Ansichten 8.4 Gespeicherte Messungen Softtasten 8.5 Elektrische Ausgänge 9. Schallkalibrator 9.1 Kalibrator einstellen 9.2 Schallpegelmesser kalibrieren 9.3 Batterie wechseln Steuerungstasten 9.4 Spezifikationen 9.5 Technische Informationen 10. EU Konformitätserklärung 11. Produktgarantie und erweiterte Garantie 12. Cirrus Research Standorte... -
Seite 4: Einleitung
Optimus+ Schallpegelmesser Bedienungsanleitung Einleitung Herzlichen Glückwunsch zu Ihrem neuen Optimus Schallpegelmesser. Das zukunftsweisende Messgerät von Cirrus Research ist gleichzeitig leistungsstark als auch einfach zu bedienen und verfügt über umfassende Lärmmessfunktionen. Die fortschrittliche Technologie hinter dem Optimus erleichtert es Ihnen, effektive Lärmmessungen zu machen, und das große und scharfe Display zeigt Ihnen deutlich... -
Seite 5: Bluetooth-Verbindung
Audioaufnahmen können entweder manuell oder automatisch mit voreingestellten Triggern ausgelöst werden. Bluetooth-Verbindung Mobile Niedrigenergie-BluetoothGeräte können mittels Cirrus-Apps mit dem Optimus verbunden werden. Damit können Sie aus einer Entfernung von bis zu 10 m die Messungen steuern, in Echtzeit ansehen und herunterladen. -
Seite 6: Batterien Einsetzen
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Batterien einsetzen Ihr Optimus wird durch 4 x AA Alkali-Batterien mit Strom versorgt (auch MN1500 oder LR6 genannt). Wir empfehlen den Einsatz von Alkali-Batterien zur optimalen Leistung. Zur Entfernung der Batteriefachabdeckung lockern Sie die unverlierbare Verschlussschraube (s. -
Seite 7: Uhr Stellen
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Schalten Sie das Messgerät ein, indem Sie die Ein-/ Aus-Taste auf der linken Seite Kalibrierung des Gehäuses drücken und anschließend loslassen. Nach dem Erscheinen der Inizialisierungsanzeige zeigt Ihr Optimus die zuletzt verwendeten Ansicht an. Lärmmessgeräte sollen grundsätzlich vor jedem Gebrauch kalibriert werden weil die Mikrofonfunktion auch durch kleine Erschütterungen beeinträchtigt werden kann. -
Seite 8: Eine Messung Machen
Messungen ansehen und in die NoiseTools-Software herunterladen. Bei Versionen ohne der Korrekturwert anzeigen. Datenspeicherung bleibt nur die letzte gespeicherte Messung zur Ansicht verfügbar. Das Optimus+ ist mit den für Cirrus Research Mikrofonkapseln notwendigen Korrekturwerten voreingestellt. Somit ist keine manuelle Anpassung notwendig. Der zu erwartende Kalibrierpegel liegt bei 93,7 dB. -
Seite 9: Detailbeschreibung Der Funktionen
Serie. Wenn Sie nicht sicher sind, über welche Funktionen Ihr Optimus+ verfügt, können Sie im Gerät nachschauen, indem Sie die Allgemeine-Ansicht abrufen, oder schauen Sie die Funktionsmatrix auf der Cirrus Research Website. Pfeiltasten NoiseTools Der Umgebungssichtsensor auf der Vorderseite des Gerätes beleuchtet die Tastatur und Sämtliche Optimus+ Geräte sind mit der NoiseTools-Software zu verwenden. -
Seite 10: Bildschirmschoner
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Das Optimus+ kann über die Multi-Pin-Verbindung auf der Unterseite des Geräts Anzeige mit Strom versorgt werden. Hierzu wird ein ZL:171 Optimus-Stromversorgungskabel Das Optimus+ verfügt über eine hochauflösende Farbanzeige, damit die für Sie benötigt (2,1 mm Stecker, 2 m) oder das ZL:176 Optimus+ 12 V Batteriekabel benötigt. wichtige Information klar und leicht lesbar ist. -
Seite 11: Übersteuerungs- Und Unter-Bereichs-Anzeige
Ereignis nicht erholen kann, erscheint eine “Bluescreen-Fehlermeldung” mit einem Messung. Fehlercode. Sollte dies Ihrem Optimus einmal widerfahren, bitte notieren Sie den Fehlercode, damit die Techniker bei Cirrus Research das Problem akkurat identifizieren Zeitschalturhren/ Timer können. Nachdem Sie das Code notiert haben, drücken Sie die rechte Taste, um die Anzeige neuzustarten, damit das Messgerät wieder wie gewohnt verwendet werden... -
Seite 12: Rücklöschung/ Pause
Das Optimus+ lässt sich zur Steuerung, Live-Ansicht und Gesamtansicht mit einem Rücklöschung angewendet, um einen voreingestellten Messabschnitt zu entfernen. Niedrig-Energie-Bluetooth-Mobilgerät verbinden. Laden Sie die Cirrus Optimus+-App für Android oder iOS (z.B dBactive) herunter. Aktivieren Sie die Bluetoothverbindung am Der Zeitrahmen ab dem Zeitpunkt zum Drücken der Pause-Taste und die Dauer der Optimus+ Gerät im Menü... -
Seite 13: Optimus+ Kennenlernen
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ kennenlernen - Funktionen & Eigenschaften Das Bluetooth-Symbol im Informationsbalken erscheint bei bestehender Verbinding grün. Optimus+ Schallpegelmesser wurden modular konzipiert, damit das Messgerät auch nachträglich mit neuen Funktionen aufgewertet und aktualisiert werden kann. Somit ist Ihre Investition zukunftssicher. -
Seite 14: Leq-Ansicht
NoiseTools-Software konfiguriert werden. Sind diese ausgewählt, werden sie Geräte mit Tonalerkennung verwenden entweder die ISO 1996-2:2007 vereinfachte zusätzlich zu ISO (EU) angezeigt. Methode oder eine verbesserte durch Cirrus Research entwickelte Methode. Diese Methode basiert auf die ISO-Methode, wurde jedoch erweitert, um die Töne zwischen 5.1.9 Gleitende Mittelwertsansicht den einzelnen Bändern, Töne in den äußeren Bändern sowie Z-Bewertungen zu... -
Seite 15: Hochpegel-Lärmmessung
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung 5.1.11 Ansicht Fahrzeuglärm 6.1.1 Hauptmenü Die Fahrzeuglärmansicht und die optionale Fernansicht (kabelverbunden) wurden konzipiert, um der ISO 5130-1982 & §29 StVZO zur Kfz-Lärmmessung zu erfüllen. Sie ist Neustart für die Bedürfnisse in Werkstätten, Fabriken und Laboren geeignet. Abruf vom Speicher Speicher löschen Beim Drücken der Taste auf der Fernbedienung wird die LASMax gemessen. -
Seite 16: Speicheroptionen
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Konfiguration wiederherstellen 6.1.7 Speicheroptionen Setzt das Messgerät wieder in die Werkseinstellungen zurück. Pegelzeitverlaufsrate AC aus Ein/aus 2 s, 1 s (Voreinstellung), ½s (500 ms), ¼s (250 ms), 1/8 s (125 ms), 1/10 s (100ms), 1/16 +20 dB Anstieg s (62,5ms), 1/100 s (10 ms) Hohe Pegel (70-140 dB) oder niedrige Pegel (20-90 dB) -
Seite 17: Zusätzliche Informationen
Optimus+ Schallpegelmesser Bedienungsanleitung Anhänge Zusätzliche Informationen Zusätzliche Informationen zu folgenden Themen kann von der Cirrus Research Website IEC 61672 Testdaten heruntergeladen werden. Bitte besuchen Sie uns unter www.cirrusresearch.de. Technische Daten bezüglich des EC 61672 Prüfverfahren finden Sie im Dokument Teil Technische Notiz 28 - Audioaufnahme mit dem Optimus+ Green (CR:170) B, das auf der Cirrus Research Website erhältlich ist. -
Seite 18: Technische Daten
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Technische Daten Technische Daten (Fortsetzung) Mikrofon Klasse 1 Geräte: MK:224 oder Audit Store Folgende Daten werden bei jeder MK:229 vorpolarisierter Freifeld 1/2” Messung zur Verwendung mit Kondenser der AuditStore-Funktion in einem Klasse 2 Geräte: MK:216 separaten nicht-löschbarem Speicher: vorpolarisierter Freifeld 1/2”... -
Seite 19: Ansichten
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Ansichten L1.0 L5.0 8.3.1 Schallpegelansicht L10.0 Schallpegel: Lxy wobei x = A, C, Z ; y = F, S, I L50.0 Maximum Schallpegel: LxyMax wobei x = A, C, Z ; y = F, S, I L90.0 Minimum Schallpegel: LxyMin wobei x = A, C, Z ;... -
Seite 20: Umweltansicht
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung Page 5 (angezeigt während das Gerät misst) Seite 3 grafische Anzeige der Lf Echtzeit 1:3 Terzbänder. Der höchste Wert für jedes Band wird jede 1/16 Sekunde aktualisiert LASMax Tonallärmerkennung bei Geräten mit Tonalerkennungsfähigkeit wenn nicht LASMax Datum und Uhrzeit auf ISO-Option eingestellt 8.3.8... -
Seite 21: Ansicht Gleitender Mittelwert
Optimus+ Schallpegelmesser Bedienungsanleitung Optimus+ Schallpegelmesser Bedienungsanleitung 8.4.4 1:1 Oktavbandansicht 8.4.8 Menü/ Schnelleinstellungen Gesamt Leq für jedes Oktavband Verfügbare Schnelleinstellungen: Gesamt LAeq für jedes Oktavband NR & NC Werte (CR:16xD Version, CR:17xA,B & C Versionen) UK: 3 dB, kein Schwellwert, keine Zeitbewertung, Bezugspegel 85 dB Pegelzeitverlauf: Leq wird für jedes Oktavband (10 Posten) mit der globalen Datenrate EU: 3 dB, kein Schwellwert, keine Zeitbewertung, Bezugspegel 85 dB gespeichert (Minimumdauer 1/16 Sekunden) -
Seite 22: Schwellwertauslösungs-Ausgang
Eine Auswahl von Kabeln sind mit dem Optimus+ Schallpegelmesser anwendbar. Die Der AC-Ausgang ist mit einem ZL:174, ZL:177 oder ZL:185 Kabel zu verwenden. Standardkabel sind untenstehend aufgelistet. Diese Kabel sind bei Cirrus Research erhältlich. Verwenden Sie keine Kabel von Mikrofon-Verlängerungskabel Fremdanbietern mit dem Optimus+. Das Gerät könnte dadurch beschädigt werden ZL:205 - 5 m Mikrofon-Verlängerungskabel... -
Seite 23: Schallkalibrator
Bohrung neben der Schallöffnung nicht blockiert ist, denn dies könnte Mikrofonschäden verursachen. In diesem Kapitel wird die Bedienung eines Cirrus Research plc CR:514 oder CR:515 Schallkalibrator beschrieben. Ihr Optimus+ Schallpegelmesser justiert sich automatisch nach dem durch den Schallkalibrator erzeugten Pegel und dem Mikrofontyp, mit dem das Gerät ausgestattet... -
Seite 24: Batterietyp
Spannungsabfall nach einem Warnblinken der Schallkalibrator schnell Freifeldübertragungsfaktor bei “Null-Grad” oder Frontalrichtung und dem vom Kalibrator abschalten. erzeugten Druckpegel auszugleichen. Spezifikationen Die Korrektur beträgt typischerweise -0,3 dB für Cirrus ½-Zoll-Mikrofone (Effektiv- Kalibrierpegel beträgt demnach 93,7 dB). Frequenz 1 kHz ± 1% Schallpegel 94 dB re 20 μPa... -
Seite 25: 10 Eu Konformitätserklärung
Optimus+ Schallpegelmesser Bedienungsanleitung 10 EU Konformitätserklärung 11 Produktgarantie und erweiterte Garantie 1. Die Garantieperiode fängt vom Kaufdatum des neuen Messgeräts von Cirrus Research Hersteller: Cirrus Research plc plc oder einem anerkannten Händler. Die Garantieperioden sind wie folgt, es sei denn... - Seite 26 Geräts vom Kunden eingeräumt werden. c. das Produkt zu Lasten Cirrus Research plcs dem Kunden zurücksenden. 11. Cirrus Research plc behält sich das Recht vor, ein Messgerät unter Erstgarantie oder erweiterten Garantie abzulehnen, wenn: a. das Produkt trotz entdeckten Defekts weiterhin verwendet wurde.
- Seite 27 Optimus+ Schallpegelmesser Bedienungsanleitung Cirrus Research offices Notizen: Untenstehend finden Sie die Cirrus Research Standorte. Es gibt auch viele autorisierte Diese Seite wurde für Notizen freigelassen. Cirrus Research plc Händler weltweit. Kontaktieren Sie Ihr Cirrus Research Büro. . Stammhaus Cirrus Research plc Acoustic House Cirrus France Ltd.
- Seite 28 Notizen: Notizen: Diese Seite wurde für Notizen freigelassen. Diese Seite wurde für Notizen freigelassen.
- Seite 29 www.cirrusresearch.de Version 1 - Q4 2018 vertrieb@cirrusresearch.de...
