6
Funktionsbeschreibung
6.1
Einkanaliger Sensorkreis
Der Sensorkreis ist nicht redundant ausgeführt.
Das Sicherheitsrelais erkennt keine Kurz- und Quer-
schlüsse im Sensorkreis.
6.2
Automatischer Start
Das Gerät startet automatisch, nachdem der Sensorkreis
geschlossen wurde.
6.3
Manueller Start
Das Gerät startet bei geschlossenem Sensorkreis, nach-
dem der Startkreis durch Drücken des Reset-Tasters ge-
schlossen wurde.
Ein angeschlossener Reset-Taster wird nicht überwacht.
6.4
Sicher abschalten
Beim Öffnen des Sensorkreises, öffnen die Freigabestrom-
pfade 13/14 ... 43/44 unverzögert.
Mit geöffneten Freigabestrompfaden befindet sich das
Gerät im sicheren Zustand.
Der Meldestrompfad schließt.
100022_de_07
PSR-...- 24UC/ESA2/4X1/1X2/B
7

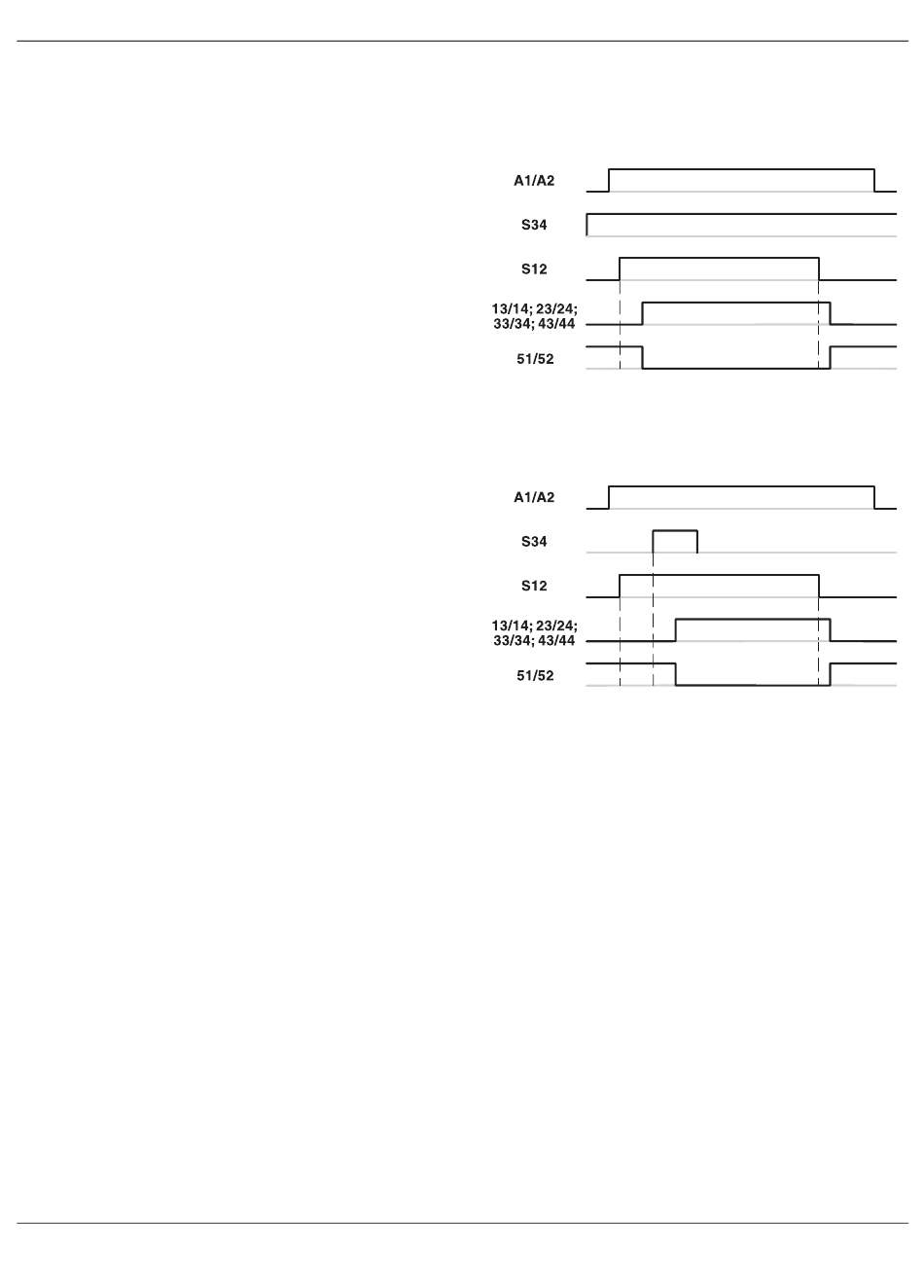

Funktions- und Zeitdiagramme
7.1
Zeitdiagramm automatischer Start
Bild 1
Zeitdiagramm automatischer Start
7.2
Zeitdiagramm manueller Start
Bild 2
Zeitdiagramm manueller Start
Legende:
A1/A2
Spannungsversorgung
S34
Startkreis
S12
Eingang Sensorkreis
13/14, 23/24,
Freigabestrompfade, unverzögert
33/34, 43/44
51/52
Meldestrompfad, unverzögert
8
