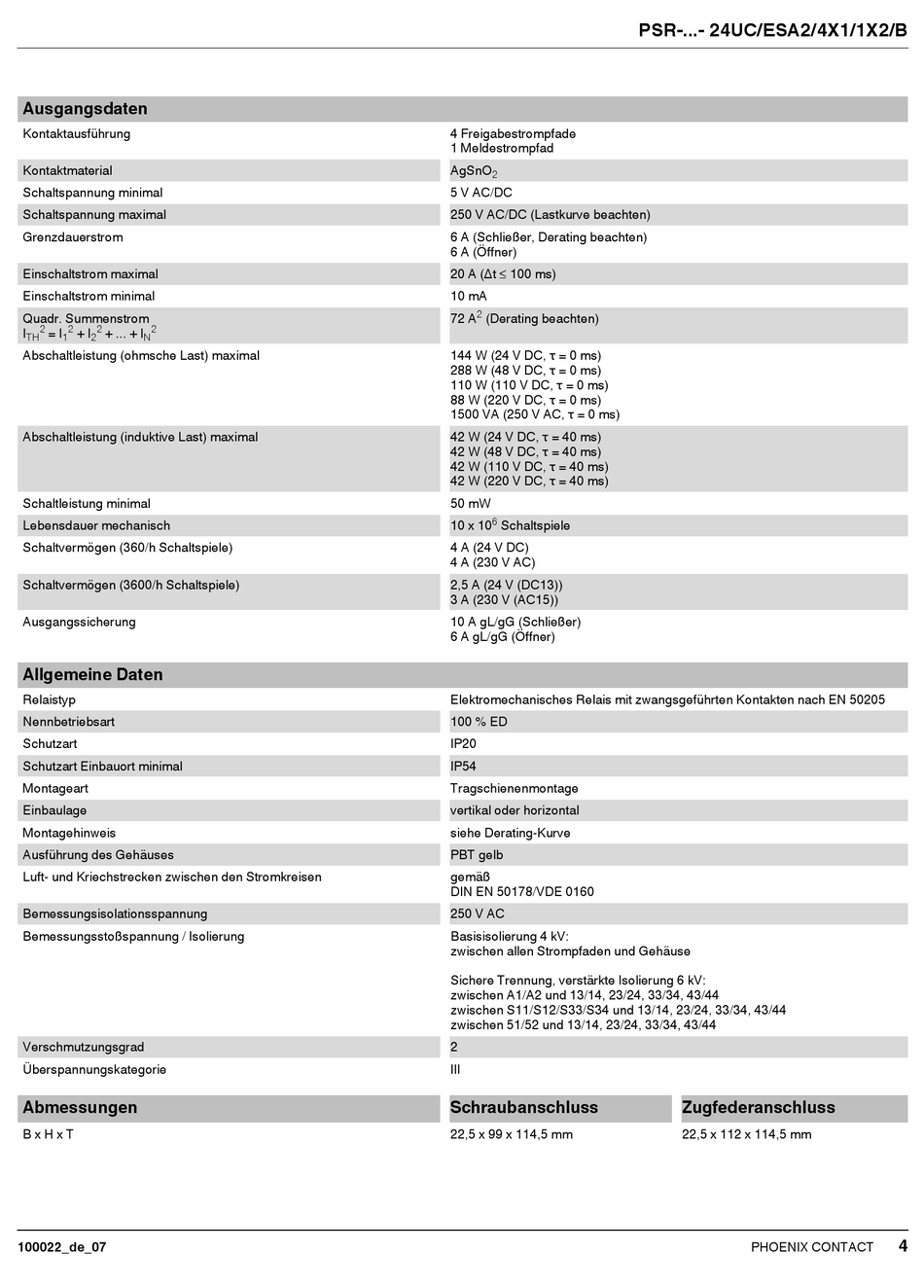

Ausgangsdaten
Kontaktausführung
Kontaktmaterial
Schaltspannung minimal
Schaltspannung maximal
Grenzdauerstrom
Einschaltstrom maximal
Einschaltstrom minimal
Quadr. Summenstrom
2
2
2
2
I
= I
+ I
+ ... + I
TH
1
2
N
Abschaltleistung (ohmsche Last) maximal
Abschaltleistung (induktive Last) maximal
Schaltleistung minimal
Lebensdauer mechanisch
Schaltvermögen (360/h Schaltspiele)
Schaltvermögen (3600/h Schaltspiele)
Ausgangssicherung
Allgemeine Daten
Relaistyp
Nennbetriebsart
Schutzart
Schutzart Einbauort minimal
Montageart
Einbaulage
Montagehinweis
Ausführung des Gehäuses
Luft- und Kriechstrecken zwischen den Stromkreisen
Bemessungsisolationsspannung
Bemessungsstoßspannung / Isolierung
Verschmutzungsgrad
Überspannungskategorie
Abmessungen
B x H x T
100022_de_07
4 Freigabestrompfade
1 Meldestrompfad
AgSnO
2
5 V AC/DC
250 V AC/DC (Lastkurve beachten)
6 A (Schließer, Derating beachten)
6 A (Öffner)
20 A (Δt 100 ms)
10 mA
2
72 A
(Derating beachten)
144 W (24 V DC, τ = 0 ms)
288 W (48 V DC, τ = 0 ms)
110 W (110 V DC, τ = 0 ms)
88 W (220 V DC, τ = 0 ms)
1500 VA (250 V AC, τ = 0 ms)
42 W (24 V DC, τ = 40 ms)
42 W (48 V DC, τ = 40 ms)
42 W (110 V DC, τ = 40 ms)
42 W (220 V DC, τ = 40 ms)
50 mW
6
10 x 10
Schaltspiele
4 A (24 V DC)
4 A (230 V AC)
2,5 A (24 V (DC13))
3 A (230 V (AC15))
10 A gL/gG (Schließer)
6 A gL/gG (Öffner)
Elektromechanisches Relais mit zwangsgeführten Kontakten nach EN 50205
100 % ED
IP20
IP54
Tragschienenmontage
vertikal oder horizontal
siehe Derating-Kurve
PBT gelb
gemäß
DIN EN 50178/VDE 0160
250 V AC
Basisisolierung 4 kV:
zwischen allen Strompfaden und Gehäuse
Sichere Trennung, verstärkte Isolierung 6 kV:
zwischen A1/A2 und 13/14, 23/24, 33/34, 43/44
zwischen S11/S12/S33/S34 und 13/14, 23/24, 33/34, 43/44
zwischen 51/52 und 13/14, 23/24, 33/34, 43/44
2
III
Schraubanschluss
22,5 x 99 x 114,5 mm
PSR-...- 24UC/ESA2/4X1/1X2/B
Zugfederanschluss
22,5 x 112 x 114,5 mm
PHOENIX CONTACT
4
