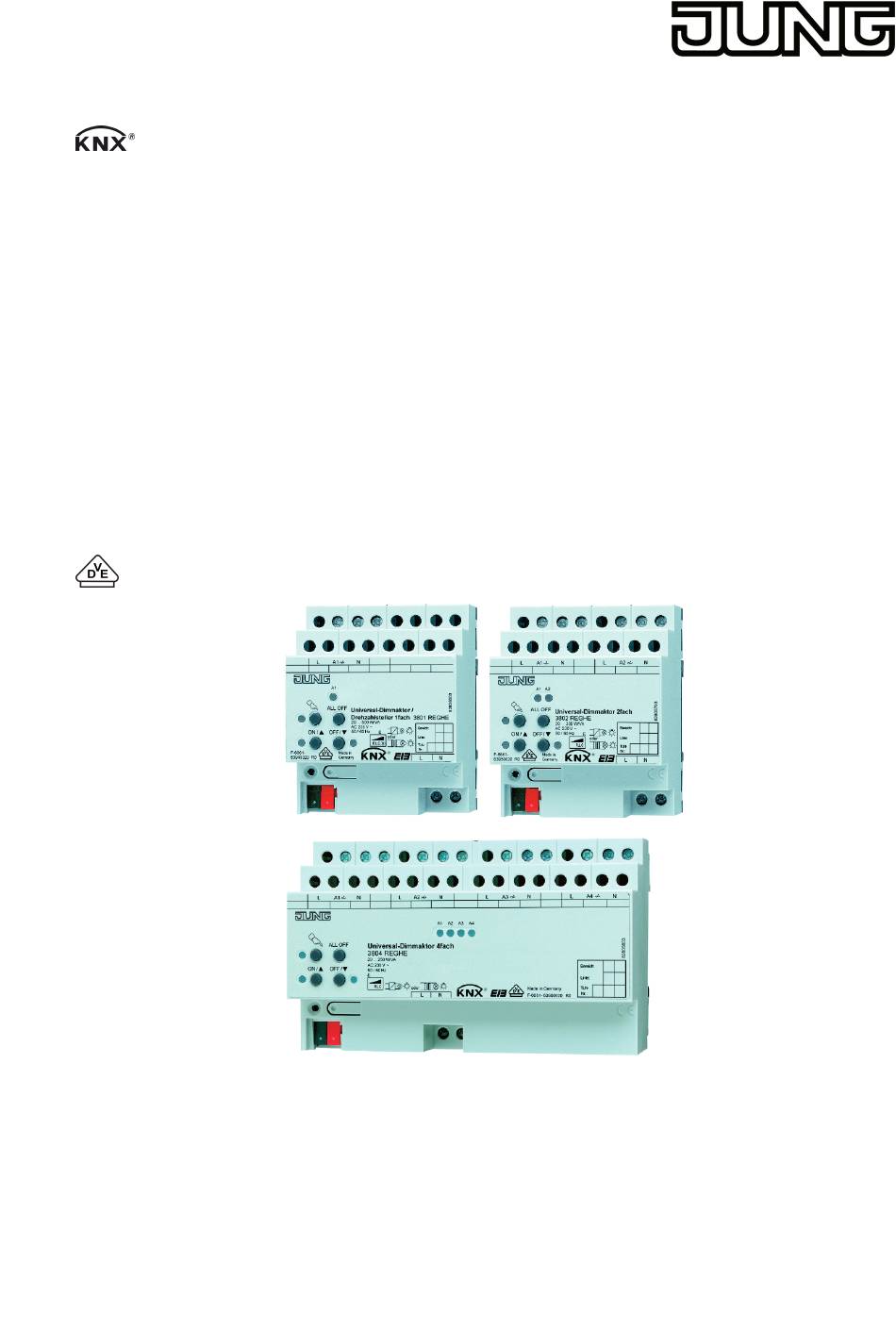

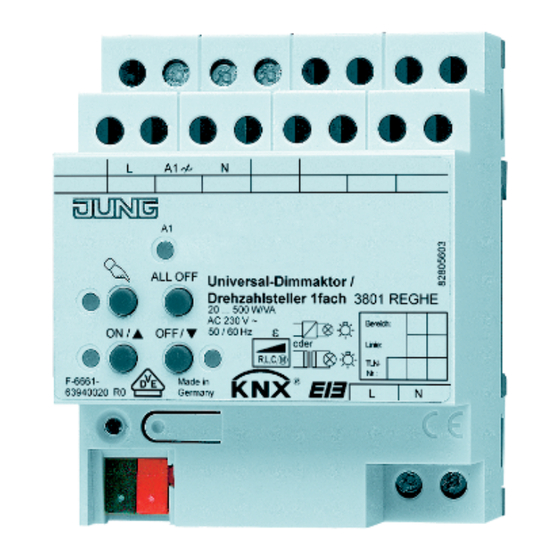

Seite 1 Universal-Dimmaktor / Drehzahlsteller 1fach Art.-Nr. 3901 REGHE Universal-Dimmaktor 2fach Art.-Nr. 3902 REGHE Universal-Dimmaktor 4fach Art.-Nr. 3904 REGHE ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Stand der Dokumentation: 14.03.2016 Telefax: +49 2355 806-204 TD 639x0333 V04 kundencenter@jung.de...
Seite 2: Inhaltsverzeichnis
Szenenfunktion ..................4.2.4.2.13 Betriebsstundenzähler ................4.2.4.2.14 Zusatzfunktionen .................. 4.2.4.2.15 Dimmkennlinie, Dimmverhalten und Dimmgeschwindigkeiten ..... 4.2.4.2.16 Besonderheiten in der Betriebsart Drehzahlsteller ....... 4.2.4.3 Auslieferungszustand ................... 4.2.5 Parameter ......................Art.-Nr. 3901 REGHE Seite 2 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 3 Produktdokumentation Anhang ..........................Stichwortverzeichnis ....................Art.-Nr. 3901 REGHE Seite 3 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 4: Produktdefinition
Verwendung: Aktor Bauform: REG (Reiheneinbau) Art.-Nr. 3901 REGHE / 3902 REGHE / 3904 REGHE 1.2 Anwendungszweck Der Universal-Dimmaktor arbeitet nach dem Phasenan- oder Phasenabschnitt-Dimmprinzip und ermöglicht das Schalten und Dimmen von Glühlampen, HV-Halogenlampen sowie NV- Halogenlampen über konventionelle Trafos und Tronic-Trafos. Es ist darüber hinaus möglich, dimmbare HV-LED oder Kompaktleuchtstofflampen anzusteuern.
Seite 5 Gerätegenerationen ist anhand der Versionskennzeichnung möglich (siehe Seite 34-35). Diese Produktdokumentation beschreibt den Funktionsumfang aller Applikationsprogramme und Gerätegenerationen und geht an den entsprechenden Stellen auf die Funktionsunterscheide ein, sofern dies erforderlich ist. Art.-Nr. 3901 REGHE Seite 5 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 6: Montage, Elektrischer Anschluss Und Bedienung
Bei der Installation ist auf ausreichende Isolierung zwischen Netzspannung und Bus zu achten! Es ist ein Mindestabstand zwischen Bus- und Netzspannungsadern von mindestens 4 mm einzuhalten. Gerät nicht öffnen oder außerhalb der technischen Spezifikation betreiben. Art.-Nr. 3901 REGHE Seite 6 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 7: Geräteaufbau
Montage, elektrischer Anschluss und Bedienung 2.2 Geräteaufbau Bild 1: Aufbau der Gerätevariante 1fach Bild 2: Aufbau der Gerätevariante 2fach Art.-Nr. 3901 REGHE Seite 7 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 8 (5) Tastenfeld für Handbedienung mit Status-LED (rot). (6) Zustand-LED (rot) der Ausgänge. LED aus: Ausgang ausgeschaltet LED ein: Ausgang eingeschaltet LED langsam blinkend: Ausgang im Handbetrieb LED schnell blinkend: Ausgang durch Handbetrieb gesperrt Art.-Nr. 3901 REGHE Seite 8 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 9: Montage Und Elektrischer Anschluss
Dimmerausgang anschließen. Den Busanschluss, den Anschluss der Spannungsversorgung und der Last gemäß Anschluss-Bild (Bild 4) vornehmen. Noch nicht die Netzspannung einschalten! Zuerst die Inbetriebnahme ausführen (siehe Seite 16). Art.-Nr. 3901 REGHE Seite 9 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 10 Lastart (Parametereinstellung: "LED...") immer in der ETS konfiguriert werden. Vor dem Einschalten der Netzspannungsversorgung ist in diesem Fall unbedingt eine Inbetriebnahme durch die ETS erforderlich (siehe Seite 16-17). Art.-Nr. 3901 REGHE Seite 10 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 11 Parallelgeschaltete Ausgänge immer an gleichen Außenleiter anschließen. Die parallele Verdrahtung der entsprechenden Ausgänge gemäß Anschluss-Bild (Bild 5)vornehmen. Noch nicht die Netzspannung einschalten! Zuerst die Inbetriebnahme ausführen (siehe Seite 16). Art.-Nr. 3901 REGHE Seite 11 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 12 Der Universal-Dimmaktor 1fach kann alternativ zur Ansteuerung einer Beleuchtung auch als Drehzahlsteller zur Drehzahlsteuerung von Einphasen-Elektromotoren verwendet werden. Diese Betriebsart kann in der ETS vorgewählt werden und hat wesentlichen Einfluss auf die Parameterkonfiguration und Funktionsweise des Gerätes. Art.-Nr. 3901 REGHE Seite 12 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 13 Beim parallelen Anschluss von mehreren Motoren die maximale Ausgangsleistung des Geräts beachten! Nur Motoren identischen Typs parallel anschließen! i Bei der Betriebsart "Drehzahlsteller" ist es nicht zulässig, an den Lastausgang zusätzliche Leistungserweiterungen anzuschließen! Art.-Nr. 3901 REGHE Seite 13 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 14 Betriebsart brummt, Betrieb im Phasenabschnitt prüfen. i In der Funktion als Drehzahlsteller (nur bei Gerätevariante "1fach") ist die Lastart und somit das Dimmprinzip unveränderbar in der ETS-Konfiguration vorgegeben (Phasenanschnittbetrieb). Art.-Nr. 3901 REGHE Seite 14 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 15 (Bild 7). Abdeckkappe entfernen: Die Abdeckkappe wird entfernt, indem sie seitlich leicht eingedrückt und nach vorne abgezogen wird (Bild 7). Bild 7: Abdeckkappe für Busanschluss anbringen / entfernen Art.-Nr. 3901 REGHE Seite 15 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 16: Inbetriebnahme
An den Ausgängen stellt der Aktor im Anschluss die Helligkeit ein, die in der ETS beim Parameter "Verhalten nach Bus- oder Netzspannungswiederkehr" vorgegeben ist. Während der Einmessphase empfangene Bedienungen werden nach Beendigung des Einmessvorgangs ausgeführt. Art.-Nr. 3901 REGHE Seite 16 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 17 Die aktuelle Drehzahl feststellen durch Ermitteln der aktuellen Dimmstellung. Dies kann z. B. durch Auslesen des aktuellen Werts des Kommunikationsobjektes "Rückmeldung Drehzahl" mit Hilfe der ETS geschehen. Art.-Nr. 3901 REGHE Seite 17 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 18 Den Wert auf die in der ETS zur Verfügung stehenden Auswahlwerte aufrunden. Als Projektierungshilfe werden in der ETS zu den Prozentwerten die dazu äquivalenten Dezimalwerte angezeigt. Applikationsdaten mit der ETS herunterladen. Art.-Nr. 3901 REGHE Seite 18 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 19: Bedienung
(Helligkeit: 1…100 %). Eine LED blinkt, wenn der entsprechende Ausgang durch die Taste im Handbetrieb angewählt ist. (7) Taste c Aktivierung / Deaktivierung der Handbedienung. (8) LED c Signalisiert bei LED EIN einen permanenten Handbetrieb. Art.-Nr. 3901 REGHE Seite 19 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 20 Die Zustand-LED von Ausgang 1 blinkt (LED c bleibt aus). i Nach 5 s ohne Tastenbetätigung kehrt der Aktor selbsttätig in den Busbetrieb zurück. Kurzzeitigen Handbetrieb ausschalten Der kurzzeitige Handbetrieb wurde aktiviert. 5 s keine Betätigung Art.-Nr. 3901 REGHE Seite 20 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 21 Der ausgewählte Ausgang führt unmittelbar die entsprechenden Befehle aus. i Ein Ausgang kann nicht eingeschaltet oder gedimmt werden, wenn ein Lastausfall oder ein Kurzschluss vorliegt oder wenn sich der Dimmaktor auf eine Last einmisst. Art.-Nr. 3901 REGHE Seite 21 von 161 Art.-Nr. 3902 REGHE...
Seite 22 Ein durch die Handbedienung gesperrter Ausgang kann nur noch im permanenten Handbetrieb bedient werden. i Beim Auswählen eines gesperrten Ausgangs im Handbetrieb blinkt die jeweilige Zustands- LED in zeitlichen Abständen zweimal kurz. Art.-Nr. 3901 REGHE Seite 22 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 23: Verhalten Bei Problemen Mit Der Last
Lastausfall beheben Der Dimmaktor hat an einem Ausgang einen Lastausfall erkannt. Netzspannung des betroffenen Lastkreises freischalten. Ursache des Lastausfalls feststellen und beheben. Netzspannung des Lastkreises wieder zuschalten. Art.-Nr. 3901 REGHE Seite 23 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 24 Bei einer Übertemperatur im Gerät wird die Last durch die Temperatursteuerung des Geräts abgeschaltet. Der Aktor sendet für den betroffenen Dimmkanal 15 Sekunden nach der Abschaltung ein Meldetelegramm "Lastausfall vorhanden – 1" auf den Bus aus, falls diese Art.-Nr. 3901 REGHE Seite 24 von 161 Art.-Nr. 3902 REGHE...
Seite 25 Lastausgang verfügt über einen eigenen Schutz gegen thermische Überlast. Bei einer thermischen Überlast kann es aufgrund unterschiedlicher Temperaturverhältnisse im Gerät dazu kommen, dass zunächst nur einzelne Ausgänge des betroffenen Dimmkanals abschalten. Art.-Nr. 3901 REGHE Seite 25 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 26 "Verzögerung nach Busspannungswiederkehr" abgelaufen sein muss, bis dass Kurzschluss-Meldetelegramme auf den Bus ausgesendet werden. Dauerhafte Übertemperaturabschaltung zurücksetzen Das Gerät hat einen oder mehrere Lastausgänge aufgrund einer Übertemperaturerkennung dauerhaft abgeschaltet. Art.-Nr. 3901 REGHE Seite 26 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 27 – 1" auf den Bus aus, falls diese Meldung in der ETS freigeschaltet ist. Das Zurücksetzen eines durch Überspannung abgeschalteten Ausgangs ist in gleicher Weise möglich wie das Zurücksetzen einer Kurzschlussmeldung (siehe Seite 26). Art.-Nr. 3901 REGHE Seite 27 von 161 Art.-Nr. 3902 REGHE...
Seite 28: Technische Daten
-5 ... +45 °C Lager-/ Transporttemperatur -25 ... +70 °C Gehäusetemperatur 75 °C (tc) Einbaulage beliebig (bevorzugt Ausgangsklemmen oben) Einbaubreite Art.-Nr. 3901 REGHE 72 mm / 4 TE Art.-Nr. 3902 REGHE 72 mm / 4 TE Art.-Nr. 3904 REGHE 144 mm / 8 TE Anschlussklemmen für Netzspannungsversorgung und Ausgänge Anschlussart Schraubklemme eindrähtig...
Seite 29 Technische Daten Art.-Nr. 3902 REGHE 20 ... 300 W Art.-Nr. 3904 REGHE 20 ... 250 W Induktive Trafos Art.-Nr. 3901 REGHE 20 ... 500 VA Art.-Nr. 3902 REGHE 20 ... 300 VA Art.-Nr. 3904 REGHE 20 ... 250 VA Tronic-Trafos Art.-Nr. 3901 REGHE 20 ... 500 W Art.-Nr.
Seite 30 Nur bei Applikationsprogramm Versionen "1.3" in Verbindung mit Gerätegenerationen ab "V04": Induktive Trafos mit NV-LED 20 ... 50 VA Tronic-Trafos mit NV-LED 20 ... 50 W Mischlast 110 V AC ohmsch-induktiv Art.-Nr. 3901 REGHE 20 ... 250 VA Art.-Nr. 3902 REGHE 20 ... 150 VA Art.-Nr. 3904 REGHE 20 ... 120 VA ohmsch-kapazitiv Art.-Nr.
Seite 31: Software-Beschreibung
Maskenver- sion Multifunktionale Ansteuerung von 2 Dimmen 302312 Dimmausgängen zur für ETS 3.0 Beleuchtungssteuerung inkl. ab Version d Ansteuerung von HV-LED und , ETS4 und Kompaktleuchtstofflampen. ETS5 Art.-Nr. 3901 REGHE Seite 31 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 32 Multifunktionale Ansteuerung von bis Dimmen 302013 zu 4 Dimmausgängen zur für ETS 3.0 Beleuchtungssteuerung inkl. ab Version d Ansteuerung von HV-LED, NV-LED , ETS4 und und Kompaktleuchtstofflampen. ETS5 Art.-Nr. 3901 REGHE Seite 32 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 33: Software "Dimmaktor
Einbeziehung eines Dimmkanals in bis zu 8 Szenen möglich. Die Einschaltzeiten können durch Betriebsstundenzähler erfasst und ausgewertet werden. Reaktionen bei Busspannungsausfall und –wiederkehr und nach einem ETS- Programmiervorgang einstellbar. Art.-Nr. 3901 REGHE Seite 33 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 34: Hinweise Zur Software
Verfügbare Applikationsprogramme und Gerätegenerationen Die Kennzeichnung der Gerätegeneration ist auf dem Geräteetikett aufgebracht. Abhängig von der Gerätevariante (1fach, 2fach oder 4fach) befindet sich die Kennzeichnung an verschiedenen Positionen (Bild 9). Art.-Nr. 3901 REGHE Seite 34 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 35 HV-LED, CFL ab V04 HV-LED, CFL ab V04 HV-LED, NV-LED, CFL Verfügbare Funktionen abhängig von Gerätegeneration und Applikationsversion G = Gerätegeneration A = Applikationsversion CFL = Kompaktleuchtstofflampen Art.-Nr. 3901 REGHE Seite 35 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 36 ETS-Programmiervorgang beendet werden. Applikationsprogramm entladen Das Applikationsprogramm kann durch die ETS entladen werden. In diesem Fall ist auch die Handbedienung als Bestandteil des Applikationsprogrammes ohne Funktion. Art.-Nr. 3901 REGHE Seite 36 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 37: Objekttabelle
1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 37 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 38 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 38 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 39 1 Byte Objekt zum Szenenabruf oder zum Abspeichern neuer Szenenwerte. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 39 von 161 Art.-Nr. 3902 REGHE...
Seite 40 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt durch das Gerät in das Objekt geschriebene Wert ausgelesen. 3: Grenzwertobjekt oder Startwertobjekt in Abhängigkeit der parametrierten Zählerart des Betriebsstundenzählers. Art.-Nr. 3901 REGHE Seite 40 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 41 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 41 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 42 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. 2: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 42 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 43 Programmiervorgang kann per Parameter vordefiniert werden. 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 43 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 44 2: Grenzwertobjekt oder Startwertobjekt in Abhängigkeit der parametrierten Zählerart des Betriebsstundenzählers. 3: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt über den Bus in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 44 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 45 "2" = Phasenanschnitt (fest vorgewähltes Dimmprinzip beim Drehzahlsteller) "0, 1, 3...255" nicht verwendet 1: Zum Auslesen muss das L-Flag gesetzt werden. Es wird der zuletzt durch das Gerät in das Objekt geschriebene Wert ausgelesen. Art.-Nr. 3901 REGHE Seite 45 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 46: Funktionsbeschreibung
Bei einer Parallelverdrahtung von Dimmausgängen ist es nicht zulässig, an die betroffenen Lastausgänge zusätzliche Leistungserweiterungen anzuschließen! i An parallelgeschaltete Dimmausgänge keine HV-LED, NV-LED oder Kompaktleuchtstofflampen anschließen. Art.-Nr. 3901 REGHE Seite 46 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 47 Bei der Einstellung "alle Kanäle gleich" kann die Anzahl der Dimmkanäle nur auf mindestens den 2-Kanal-Betrieb reduziert werden. i Bei der Gerätevariante "1fach" entfällt der Parameter "Einstellung der Kanal-Parameter", da hier nur ein Kanal zu konfigurieren ist. Art.-Nr. 3901 REGHE Seite 47 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 48: Handbedienung
Bei Busspannungsausfall wird eine aktive Handbedienung nicht beendet, auch wenn "Handbedienung bei Busspannungsausfall = gesperrt" parametriert ist. Erst beim Beenden der Handbedienung wird diese im Anschluss gesperrt. Art.-Nr. 3901 REGHE Seite 48 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 49 Helligkeits- oder Drehzahlzustände eingestellt. Wenn über den Bus vor oder während der Handbedienung eine Zwangsstellung oder eine Sperrfunktion aktiviert wurde, führt der Aktor für die betroffenen Kanäle diese höher priorisierten Funktionen neu aus. Art.-Nr. 3901 REGHE Seite 49 von 161 Art.-Nr. 3902 REGHE...
Seite 50 Beim Parameter "Funktion und Polarität Statusobjekt" festlegen, ob das Statustelegramm generell beim Aktivieren der Handbedienung oder nur bei Aktivierung der permanenten Handbedienung "1" wird. i Das Statusobjekt ist immer "0", wenn die Handbedienung deaktiviert ist. Art.-Nr. 3901 REGHE Seite 50 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 51 Eine vor Ort aktivierte Sperrung der Bussteuerung wird bei Busspannungswiederkehr nicht zurückgesetzt, sofern die Netzspannung unterbrechungsfrei eingeschaltet war. Ein Ausfall von Bus- und Netzspannung oder ein ETS-Programmiervorgang deaktiviert die Sperrung der Bussteuerung stets. Art.-Nr. 3901 REGHE Seite 51 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 52: Verzögerung Nach Gerätereset
In diesem Fall wird das Rückmeldetelegramm erst nach Ablauf der Verzögerungszeit nach Busspannungswiederkehr ausgesendet. Alternativ (Einstellung "Nein") wird unmittelbar nach Busspannungswiederkehr ein Rückmeldetelegramm ohne Zeitverzug auf den Bus ausgesendet. Art.-Nr. 3901 REGHE Seite 52 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 53: Zentralfunktion
Bus ausgesendet. Der durch eine Zentralfunktion eingestellte Schaltzustand wird nicht in den "Schalten"-Objekten nachgeführt. i Nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang ist die Zentralfunktion stets deaktiviert (Objektwert "0"). Art.-Nr. 3901 REGHE Seite 53 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 54: Kanalorientierte Funktionsbeschreibung
Beim Anschluss eines Motors muss in der ETS die Betriebsart "Drehzahlsteller" konfiguriert werden. Nach der Montage ist vor dem Einschalten der Netzspannungsversorgung ist unbedingt eine Inbetriebnahme durch die ETS erforderlich (siehe Seite 16-17). Art.-Nr. 3901 REGHE Seite 54 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 55: Definition Der Lastart Und Meldung Lastart
Flackern bemerkbar und dauert, je nach Netzverhältnis, bis zu 10 Sekunden. i Diese Einstellung darf nicht gewählt werden bei Lasten, die kein automatisches Einmessen ermöglichen. In diesem Fall muss ein geeignetes Dimmprinzip vorgewählt werden (siehe folgende Einstellungen). Art.-Nr. 3901 REGHE Seite 55 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 56 Beim Wechsel einer Lastart an einem Ausgang muss ggf. auch das Dimmprinzip verändert werden! Um das für die angeschlossenen Lampen geeignete Dimmprinzip in Erfahrung zu bringen, können die Angaben der Lampenhersteller beachtet werden. Die folgende Tabelle zeigt Art.-Nr. 3901 REGHE Seite 56 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 57 Durch Schutzfunktionen (Überspannungsabschaltung) wird sichergestellt, dass das Gerät nicht zerstört wird, wenn die angeschlossenen LED-Lampen in einem Dimmprinzip angesteuert werden, für die herstellerseitig nicht ausgelegt sind (siehe Seite 27). Art.-Nr. 3901 REGHE Seite 57 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 58 Wert-Kodierung des Objekts "Meldung Lastart" Den Parameter "Lastart melden ?" auf der Parameterseite "Kx – Freigaben" (x = Nummer des Dimmkanals 1...4) einstellen auf "Ja". Art.-Nr. 3901 REGHE Seite 58 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 59 Lastart-Meldetelegramm auf den Bus ausgesendet wird. i In der Betriebsart "Drehzahlsteller" bei der Gerätevariante "1fach" wird, sofern das Meldeobjekt freigegeben ist, stets die Lastart "induktiv" gemeldet. Art.-Nr. 3901 REGHE Seite 59 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 60: Meldung Kurzschluss
Zustand. Dabei ist zu beachten, dass zunächst die in der ETS parametrierte "Verzögerung nach Busspannungswiederkehr" abgelaufen sein muss, bis dass Kurzschluss-Meldetelegramme auf den Bus ausgesendet werden. Art.-Nr. 3901 REGHE Seite 60 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 61: Meldung Lastausfall / Überlast
Zustand. Dabei ist zu beachten, dass zunächst die in der ETS parametrierte "Verzögerung nach Busspannungswiederkehr" abgelaufen sein muss, bis dass Lastausfall/Überlast-Meldetelegramme auf den Bus ausgesendet werden. Art.-Nr. 3901 REGHE Seite 61 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 62 Meldetelegramm "kein Lastausfall / keine Überlast – 0" auf den Bus, wenn die Störung beseitigt wurde. Andernfalls wird erneut eine Lastausfall-/Überlastmeldung ausgesendet. Innerhalb der "Verzögerung nach Busspannungswiederkehr" wird kein Meldetelegramm ausgesendet. Art.-Nr. 3901 REGHE Seite 62 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 63: Definition Des Helligkeitsbereichs
Ausschalten ist ein Unterschreiten möglich. Durch Verwendung der Minimalhelligkeit kann die Helligkeit der angesteuerten Leuchtmittel individuell – auch an das Helligkeitsempfinden des menschlichen Auges - angepasst werden. Art.-Nr. 3901 REGHE Seite 63 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 64 Den Parameter "Minimalhelligkeit" auf der Parameterseite "Kx – Allgemein" (x = Nummer des Dimmkanals 1...4) auf den erforderlichen Helligkeitswert einstellen. Die eingestellte Helligkeit wird in keinem eingeschalteten Betriebszustand unterschritten. Art.-Nr. 3901 REGHE Seite 64 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 65 Wenn die parametrierte Einschalthelligkeit größer als die parametrierte Maximalhelligkeit ist, stellt der Aktor für den betroffenen Dimmkanal beim Einschalten als neuen Helligkeitswert die Maximalhelligkeit ein (Minimalhelligkeit < Einschalthelligkeit < Maximalhelligkeit). Art.-Nr. 3901 REGHE Seite 65 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 66 Phasenabschnittprinzip (NV- oder TRONIC-Leistungszusätze) ist im Normalfall keine Anpassung des Dimmaktor-Ausgangssignals erforderlich. i Leistungserweiterung durch Leistungszusätze aus unserem Haus möglich. In Kombination mit Leistungszusätzen keine LED- oder Kompaktleuchtstofflampen anschließen! Art.-Nr. 3901 REGHE Seite 66 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 67 Bei der Gerätevariante "1fach" ist es in der Betriebsart "Drehzahlsteller" nicht zulässig, an den Lastausgang zusätzliche Leistungserweiterungen anzuschließen. Folglich entfällt die Parametrierung von Universal-Leistungszusätzen in diesem Fall. Art.-Nr. 3901 REGHE Seite 67 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 68: Verhalten Bei Einem Gerätereset
Ein aktiver Handbetrieb wird durch einen ETS-Programmiervorgang beendet. i Nach einem ETS-Programmiervorgang sind die Sperrfunktionen sowie die Zwangsstellungen stets deaktiviert. Die bei Busspannungsausfall gespeicherten Helligkeitswerte und Zwangsstellungsobjekte werden gelöscht. Art.-Nr. 3901 REGHE Seite 68 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 69 Der Parameter "Verhalten nach Bus- oder Netzspannungswiederkehr" ist separat für jeden Dimmkanal auf der Parameterseite "Kx – Allgemein" (x = Nummer des Dimmkanals 1...4) angelegt. Dieser Parameter wird immer bei Busspannungswiederkehr ausgeführt und dann, Art.-Nr. 3901 REGHE Seite 69 von 161 Art.-Nr. 3902 REGHE...
Seite 70 Netzspannungswiederkehr" wird nur dann ausgeführt, wenn keine Zwangsstellung nach Busspannungswiederkehr aktiviert ist! i Bei Sperrfunktion als Zusatzfunktion: Aktive Sperrfunktionen sind nach Busspannungswiederkehr stets inaktiv. i Bei Busspannungswiederkehr wird eine aktive Handbedienung beendet. Art.-Nr. 3901 REGHE Seite 70 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 71: Rückmeldung Für Schaltstatus Und Helligkeitswert
Immer zu Beginn oder am Ende einer Sperr- oder Zwangsstellungsfunktion (nur, wenn sich der Helligkeitswert dadurch verändert). Immer bei Busspannungswiederkehr, bei Netzspannungsausfall ("0") oder am Ende eines ETS-Programmiervorgangs (ggf. auch zeitverzögert und nach dem Einmessen der Last). Art.-Nr. 3901 REGHE Seite 71 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 72 Parameterseite "Kx – Rückmeldungen" (x = Nummer des Dimmkanals 1...4) angelegt. Die Rückmeldungen müssen auf der Parameterseite "Kx – Freigaben" freigegeben sein. Den Parameter einstellen auf "Rückmeldeobjekt ist aktives Meldeobjekt". Art.-Nr. 3901 REGHE Seite 72 von 161 Art.-Nr. 3902 REGHE...
Seite 73 ETS Programmiervorgang bei der Verwendung als aktives Meldeobjekt auf den Bus ausgesendet. In diesen Fällen kann die Rückmeldung zeitverzögert erfolgen, wobei die Verzögerungszeit global für alle Dimmkanäle gemeinsam eingestellt wird (siehe Seite 52). Art.-Nr. 3901 REGHE Seite 73 von 161 Art.-Nr. 3902 REGHE...
Seite 74 Das Objekt "Rückmeldung Helligkeitswert" wird freigeschaltet. Der Helligkeitswert wird ausgesendet, sobald dieser aktualisiert wird. Nach Bus-/Netzspannungswiederkehr oder nach einem ETS-Programmiervorgang erfolgt automatisch eine Telegrammübertragung der Rückmeldung. Parameter einstellen auf "Rückmeldeobjekt ist passives Statusobjekt". Art.-Nr. 3901 REGHE Seite 74 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 75 Die Helligkeitswert-Rückmeldung wird nach Busspannungswiederkehr oder nach einem ETS-Programmiervorgang zeitverzögert ausgesendet. In einer laufenden Verzögerungszeit wird keine Rückmeldung ausgesendet, auch dann nicht, wenn sich der Helligkeitswert während der Verzögerung ändert. Art.-Nr. 3901 REGHE Seite 75 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 76 Die Zykluszeit wird zentral für alle Dimmkanäle auf der Parameterseite "Zeiten" definiert. i Während einer aktiven Verzögerungszeit nach Busspannungswiederkehr wird auch bei Änderung eines Helligkeitswertes keine Rückmeldung ausgesendet. Art.-Nr. 3901 REGHE Seite 76 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 77: Zeitfunktionen
Auf der Parameterseite "Kx – Zeitverzögerungen" (x = Nummer des Dimmkanals 1...4) den Parameter "Auswahl der Zeitverzögerung" auf "Einschaltverzögerung" oder auf "Ein- und Ausschaltverzögerung" einstellen. Die gewünschte Einschaltverzögerungszeit parametrieren. Art.-Nr. 3901 REGHE Seite 77 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 78 Die Zeitverzögerungen beeinflussen nicht die Treppenhausfunktion, falls diese freigeschaltet ist. i Eine ablaufende Zeitverzögerung wird durch einen Reset des Aktors (Bus- /Netzspannungsausfall oder ETS-Programmiervorgang) vollständig abgebrochen. Art.-Nr. 3901 REGHE Seite 78 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 79: Soft-Ein/Aus Funktion
Betriebsart "Beleuchtungssteuerung" sind detailliert im Kapitel "Besonderheiten in der Betriebsart Drehzahlsteller" nachzulesen (siehe Seite 118). Die Soft-Funktionen haben auch Auswirkungen auf die Schaltflanken der Treppenhausfunktion (Bild 18). Art.-Nr. 3901 REGHE Seite 79 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 80 In der ETS kann die Soft-AUS-Funktion separat für jeden Dimmkanal eingestellt werden. Das Ein-/Ausschaltverhalten muss auf der Parameterseite "Kx – Freigaben" (x = Nummer des Dimmkanals 1...4) freigegeben sein. Art.-Nr. 3901 REGHE Seite 80 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 81 Die Soft-AUS-Funktion ist freigegeben. Es wird der Parameter für die Dimmschrittzeit (Zeit zwischen 2 von 255 Dimmschritten) der Soft-AUS-Funktion sichtbar. Den Parameter "Zeit für Dimmschritt Soft-AUS" auf die erforderliche Dimmschrittzeit konfigurieren. Art.-Nr. 3901 REGHE Seite 81 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 82: Automatisches Ausschalten
Ausschaltfunktion nach dem Ausschalten aktualisiert. Das Aktivieren der Ausschaltautomatik ist zum einen über einen Dimmvorgang möglich, der über die 4 Bit ("Dimmen") oder 1 Byte ("Helligkeitswert") Kommunikationsobjekte eingeleitet Art.-Nr. 3901 REGHE Seite 82 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 83 Den Parameter "Automatisches Ausschalten beim Unterschreiten einer Helligkeit ?" auf der Parameterseite "Kx – Ein-/Ausschaltverhalten" auf "Ja" einstellen. Die automatische Ausschaltfunktion ist freigeschaltet und aktiviert. Es werden weitere Parameter sichtbar. Art.-Nr. 3901 REGHE Seite 83 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 84 Einschaltdrehzahl" (Parameterseite "K1 - Allgemein")! Andernfalls ist unmittelbar nach dem Einschalten eines Motors die Ausschaltfunktion nach Ablauf der Verweildauer wirkungslos, da das Verweilen in der Einschaltdrehzahl eine höhere Priorität hat. Art.-Nr. 3901 REGHE Seite 84 von 161 Art.-Nr. 3902 REGHE...
Seite 85: Treppenhausfunktion / Zeitdimmerfunktion
Treppenhaus warnen, dass in kurzer Zeit das Licht ausgeschaltet wird. Alternativ zur Vorwarnung am Ende der Treppenhauszeit kann der Aktor eine reduzierte Dauerbeleuchtung aktivieren. Dadurch können beispielsweise lange, dunkle Flure permanent grundbeleuchtet werden. Art.-Nr. 3901 REGHE Seite 85 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 86 ) der Vorwarnfunktion aktivieren (siehe Seite 89) oder auf die reduzierte Vorwarn Dauerbeleuchtung (Anwendung: z. B. lange, dunkle Flure) dimmen. Unter Berücksichtigung einer möglichen Vorwarnfunktion ergibt sich das beispielhafte Einschaltverhalten der Treppenhausfunktion (Bild 22). Art.-Nr. 3901 REGHE Seite 86 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 87 Treppenhauszeit vollständig nach. Alternativ den Parameter "Treppenhauszeit nachtriggerbar ?" einstellen auf "Nein". Empfangene EIN-Telegramme während der EIN-Phase der Treppenhauszeit werden verworfen. Die Treppenhauszeit wird nicht nachgetriggert. Art.-Nr. 3901 REGHE Seite 87 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 88 Bild 24: Ausschaltverhalten der Treppenhausfunktion ohne Soft-Funktionen Zusätzlich kann das Ausschalten durch die Soft-Funktionen des Aktors beeinflusst werden. Unter Berücksichtigung einer Soft-EIN- und Soft-AUS-Funktion ergibt sich ein modifiziertes Ausschaltverhalten der Treppenhausfunktion (Bild 25). Art.-Nr. 3901 REGHE Seite 88 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 89 ) aufaddiert (Bild 26). Die Vorwarnzeit beeinflusst die Werte der Rückmelde-Objekte, so dass erst nach dem Ablauf der Vorwarnzeit in den Rückmelde-Objekten der Schaltzustand "AUS" und der Wert "0" nachgeführt wird. Art.-Nr. 3901 REGHE Seite 89 von 161 Art.-Nr. 3902 REGHE...
Seite 90 Die Vorwarnfunktion ist freigegeben. Es kann die gewünschte Vorwarnzeit (T Vorwarn eingestellt werden. Die "Vorwarnzeit" konfigurieren. Den Parameter "Reduzierte Helligkeit während der Vorwarnzeit (1...100 %)" auf den gewünschten Helligkeitswert einstellen. Art.-Nr. 3901 REGHE Seite 90 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 91 Wenn ein permanentes Dauerlicht gewünscht ist, das weder durch das Objekt "Schalten", noch durch das Objekt der Treppenhausfunktion beeinflusst werden kann, sollte die Sperrfunktion des Aktors verwendet werden. Art.-Nr. 3901 REGHE Seite 91 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 92 Die Treppenhausfunktion muss freigeschaltet sein. Auf der Parameterseite "Kx – Treppenhausfunktion" (x = Nummer des Dimmkanals 1...4) den Parameter "Reaktion am Ende der Treppenhauszeit" auf "reduzierte Dauerbeleuchtung aktivieren" einstellen. Art.-Nr. 3901 REGHE Seite 92 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 93 Beispielsweise bedeutet die Einstellung "3fache Zeit", dass die gestartete Treppenhauszeit nach Ablauf noch maximal drei weitere Male automatisch angetriggert werden kann. Die Zeit wird also maximal auf das Vierfache verlängert (Bild 30). Art.-Nr. 3901 REGHE Seite 93 von 161 Art.-Nr. 3902 REGHE...
Seite 94 Treppenhauses mehr Zeit beansprucht. Beim Betreten des Treppenhauses durch eine Person und dem Drücken eines Tastsensors wird nun die Treppenhauszeit dynamisch angepasst und auch zeitgleich die Beleuchtung eingeschaltet. Art.-Nr. 3901 REGHE Seite 94 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 95 Wenn die Treppenhausfunktion nicht freigeschaltet ist, zeigt sich bei dieser Einstellung nach Bus-/Netzwiederkehr keine Reaktion. i Das parametrierte Verhalten wird nur dann ausgeführt, wenn keine Zwangsstellung nach Busspannungswiederkehr aktiviert ist. Art.-Nr. 3901 REGHE Seite 95 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 96: Szenenfunktion
Analog kann der Helligkeitszustand des Dimmkanals, der durch die Objekte "Schalten", "Dimmen" oder "Helligkeitswert" oder durch einen Szenenabruf eingestellt wurde, durch eine Treppenhausfunktion übersteuert werden. Bild 31: Funktionsschaltbild der Szenenfunktion Art.-Nr. 3901 REGHE Seite 96 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 97 Auf der Parameterseite "Kx – Szenen" den Parameter "Verhalten beim Szenenabruf" auf "Helligkeitswert andimmen über Fading" einstellen. Zugleich die erforderliche "Fadingzeit (0...240 s)" für das Andimmen des Szenen-Helligkeitswerts definieren. Art.-Nr. 3901 REGHE Seite 97 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 98 Wenn mehrere Szenen auf dieselbe Szenennummer parametriert sind, wird nur die Szene mit der geringsten internen Szenennummer (1…8) angesprochen. Die anderen internen Szenen in diesem Fall werden ignoriert. Art.-Nr. 3901 REGHE Seite 98 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 99 Szene x" (x = Nummer der Szene (1…8)) auf "Nein" einstellen. Die Speicherfunktion ist für die betroffene Szene deaktiviert. Ein empfangenes Speichertelegramm über das Objekt "Szenennebenstelle" wird verworfen. Art.-Nr. 3901 REGHE Seite 99 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 100: Betriebsstundenzähler
Es werden keine Betriebsstunden gezählt, wenn die Netzspannungsversorgung der einzelnen Lastausgänge nicht eingeschaltet ist. i Sofern nur die Netzspannung eingeschaltet ist (Busspannung ausgeschaltet / Baustellenbetrieb) werden aufsummierte Betriebsstunden bei einem Netzspannungsausfall nicht gespeichert! Art.-Nr. 3901 REGHE Seite 100 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 101 "ja, wie über Objekt empfangen" einstellen, wenn eine Grenzwertüberwachung erforderlich ist. Andernfalls den Parameter auf "nein" einstellen. Bei der Einstellung "ja, wie Parameter" den erforderlichen Grenzwert (1…65535 h) parametrieren. Art.-Nr. 3901 REGHE Seite 101 von 161 Art.-Nr. 3902 REGHE...
Seite 102 Der Zählerstand der Betriebsstunden kann jederzeit durch das Kommunikationsobjekt "Neustart Betriebsstundenzähler" zurückgesetzt werden. Die Polarität des Neustarttelegramms ist fest vorgegeben: "1" = Neustart / "0" = keine Reaktion. Das Kommunikationsobjekt "Neustart Betriebsstundenzähler" mit "1" beschreiben. Art.-Nr. 3901 REGHE Seite 102 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 103 Der Zählwert wird zyklisch ausgesendet. Die Zykluszeit wird kanalübergreifend auf der Parameterseite "Zeiten" definiert. Nach Busspannungswiederkehr oder nach einem ETS- Programmiervorgang wird der Zählerstand nach Ablauf der parametrierten Zykluszeit auf den Bus ausgesendet. Art.-Nr. 3901 REGHE Seite 103 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 104: Zusatzfunktionen
Auf der Parameterseite "Kx - Zusatzfunktionen" den Parameter "Art der Zusatzfunktion" auf "Sperrfunktion" einstellen. Die Sperrfunktion ist freigeschaltet. Es werden das Kommunikationsobjekt "Sperren" und die Parameter der Sperrfunktion sichtbar. Art.-Nr. 3901 REGHE Seite 104 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 105 Ein über den KNX gesperrter Dimmkanal kann weiterhin per Hand bedient werden! Am Ende einer Handbedienung führt der Aktor für den betroffenen Kanal erneut die Sperrreaktion aus, wenn zu diesem Zeitpunkt die Sperrung noch aktiviert ist. Art.-Nr. 3901 REGHE Seite 105 von 161 Art.-Nr. 3902 REGHE...
Seite 106 Bit 1 Bit 0 Funktion Zwangsstellung nicht aktiv -> Normalansteuerung Zwangsstellung nicht aktiv -> Normalansteuerung Zwangsstellung aktiv: ausschalten Zwangsstellung aktiv: einschalten auf vordefinierten Helligkeitswert Bitkodierung der Zwangsstellung Art.-Nr. 3901 REGHE Seite 106 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 107 Am Ende der Zwangsstellung wird das parametrierte Verhalten ausgeführt und die Busbedienung des Dimmkanals wird wieder freigegeben. Bei der Einstellung "keine Reaktion" zeigt der Kanal keine Reaktion und verbleibt im zuletzt durch die Zwangsstellung eingestellten Helligkeitszustand. Art.-Nr. 3901 REGHE Seite 107 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 108 Die Verknüpfungsfunktion lässt sich gemäß dem Funktionsschaltbild auch mit anderen Funktionen eines Dimmkanals kombinieren (Bild 35). Eine Kombination mit der Treppenhausfunktion (Zeitdimmerfunktion beim "Drehzahlsteller") ist jedoch nicht möglich. Art.-Nr. 3901 REGHE Seite 108 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 109 Programmiervorgang mit einem vorparametrierten Wert initialisiert werden, so dass bei einem Telegrammupdate auf das Objekt "Schalten" unmittelbar ein korrektes Verknüpfungsergebnis ermittelt und am Ausgang des Dimmkanals eingestellt werden kann. Art.-Nr. 3901 REGHE Seite 109 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 110 Verknüpfung ändert oder aktualisiert wird. i Eine Netzspannungswiederkehr beeinflusst die Kommunikationsobjekte des Aktors nicht. Die Objekte verbleiben auf dem zuletzt eingestellten Zustand, falls die Busspannung unterbrechungsfrei angeschlossen war. Art.-Nr. 3901 REGHE Seite 110 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 111: Dimmkennlinie, Dimmverhalten Und Dimmgeschwindigkeiten
Dimmvorgang zu beobachten, so auch beim Schalten ohne Soft-EIN oder Soft-AUS. Dieser Dimmvorgang ist systembedingt erforderlich. Der angesprungene Helligkeitswert wird dabei mit der Minimal-Dimmschrittzeit von 1 ms angedimmt. Diese Zeit ist nicht veränderbar. Art.-Nr. 3901 REGHE Seite 111 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 112 Vorgabe und Rückmeldung im Bereich 0...100 % weiterhin möglich ist (immer 255 Dimmstufen im dimmbaren Helligkeitsbereich). Bild 37: Lineare Dimmkennlinie als Beispiel mit Grundhelligkeit und Maximalhelligkeit Art.-Nr. 3901 REGHE Seite 112 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 113 Dimmverlaufes. Dadurch können beispielsweise Helligkeitsveränderungen beim Dimmen an das subjektive Helligkeitsempfinden des menschlichen Auges angepasst werden, indem der Helligkeitsbereich in bis zu drei Teilbereiche mit unterschiedlichen Dimmschrittzeiten aufgeteilt wird. Art.-Nr. 3901 REGHE Seite 113 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 114 Software "Dimmaktor" Funktionsbeschreibung Bild 39: Benutzerdefinierte Dimmkennlinie als Beispiel mit Grundhelligkeit und Maximalhelligkeit Bild 40: Benutzerdefinierte Dimmkennlinie als Beispiel mit Minimalhelligkeit und Maximalhelligkeit Art.-Nr. 3901 REGHE Seite 114 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 115 Dimmkennlinie" auf die erforderliche Dimmschrittzeit einstellen. Bei jedem relativen oder absoluten Dimmvorgang wird über den gesamten Helligkeitsbereich mit der konfigurierten Dimmschrittgeschwindigkeit gedimmt. Der Parameter "Kennlinienverlauf" ist auf "benutzerdefiniert" eingestellt. Art.-Nr. 3901 REGHE Seite 115 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 116 Dimmen durch die Vorgabe von Helligkeitswerten aktiviert werden. Bei diesen absoluten Dimmfunktionen werden die Helligkeitswerte stets angesprungen. Bei einem Szenenabruf kann das Dimmverhalten separat konfiguriert werden (siehe Seite 97-98). Art.-Nr. 3901 REGHE Seite 116 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 117 Bei einer Handbedienung vor Ort am Gerät kann im Zustand "AUS" stets durch eine lange Tastenbedienung eingeschaltet und hochgedimmt werden. Der Parameter "Verhalten bei AUS durch relatives Dimmen" hat folglich auf eine Handbedienung keine Auswirkung. Art.-Nr. 3901 REGHE Seite 117 von 161 Art.-Nr. 3902 REGHE...
Seite 118: Besonderheiten In Der Betriebsart Drehzahlsteller
Aktor die Verweildauer und schaltet den Dimmkanal unmittelbar aus. Dieses Ausschalten erfolgt sprunghaft ohne Dimmvorgang. Folglich werden Soft-AUS-Funktionen, die optional in der ETS konfiguriert sind, in diesem Fall nicht ausgeführt. Art.-Nr. 3901 REGHE Seite 118 von 161 Art.-Nr. 3902 REGHE...
Seite 119 Telegrammwiederholung umkonfiguriert werden. Hierbei ergibt sich der Vorteil, dass keine Stopp-Telegramme ausgesendet werden müssen, um Zwischenwerte des möglichen Dimmbereiches anzudimmen. Bild 41: Einschaltdrehzahl und Soll-Drehzahl bei Schaltbefehlen Bild 42: Einschaltdrehzahl und Soll-Drehzahl bei Wertbefehlen Art.-Nr. 3901 REGHE Seite 119 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 120 Bei der Sperrfunktion ist nicht die Reaktion "blinken" konfigurierbar. Bei der Zeitdimmerfunktion entfällt die Zusatzfunktion "Zeitverlängerung". Beim "Dimmkennlinienverlauf" entfallen die Einstellungen "angepasst für Glühlampen" und "angepasst für Halogenlampen". Art.-Nr. 3901 REGHE Seite 120 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 121: Auslieferungszustand
Dimmausgängen (bei der Gerätevariante "4fach") ist nach der Montage vor dem Einschalten der Netzspannungsversorgung unbedingt eine Inbetriebnahme durch die ETS erforderlich (siehe Seite 16-17), damit der Auslieferungszustand durch die erforderliche Parameterkonfiguration ersetzt wird! Art.-Nr. 3901 REGHE Seite 121 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 122: Parameter
Nein verwendet werden soll. Dieser Parameter steht immer fest auf "Ja", da stets immer ein Dimmkanal vorhanden ist. Dieser Parameter ist nur bei der Gerätevariante "4fach" sichtbar. Art.-Nr. 3901 REGHE Seite 122 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 123 Wirkungsweise der anderen Kanäle auf die Ausgänge entsprechend ab. Der Parameter "Wirkungsweise Kanal 1" definiert die Zuordnung und legt abhängig davon die Wirkungsweise der übrigen Kanäle fest. Art.-Nr. 3901 REGHE Seite 123 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 124 Wirkungsweise Kanal 4 Ausgang 4 (max. 250W) Festlegung, auf welchen Ausgang der vierte Dimmkanal wirkt. Bei Verwendung aller 4 Dimmkanäle kann der Kanal 4 nur auf Ausgang 4 wirken. Art.-Nr. 3901 REGHE Seite 124 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 125 Zeit für Blinken Zu Beginn und am Ende der Zusatzfunktion "Sperren" kann ein Dimmkanal blinken. An dieser Stelle 10 s wird allgemein für alle betroffenen Dimmkanäle die Blink-Zykluszeit Art.-Nr. 3901 REGHE Seite 125 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 126 Sperrfunktion ? Die Handbedienung kann über den Bus - auch während einer aktivierten Nein Handbedienung - gesperrt werden. Dazu kann das Sperrobjekt an dieser Art.-Nr. 3901 REGHE Seite 126 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 127 Handbedienung bleibt der momentane Zustand aller Ausgänge unverändert. Wenn jedoch während oder vor der Handbedienung eine Zwangsstellung oder Sperrfunktion aktiviert wurde, stellt der Aktor für die betroffenen Art.-Nr. 3901 REGHE Seite 127 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 128 ändern sich einige Parameter- und Objekttexte, da in der Betriebsart "Drehzahlsteller" keine Helligkeit, sondern vielmehr die Drehzahl eines angeschlossenen Motors gesteuert wird. Die Drehzahl (z. B. Minimaldrehzahl) Art.-Nr. 3901 REGHE Seite 128 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 129 Trafos) angeschlossen werden. konventioneller Trafo Diese Einstellung ist nur beim (induktiv / Phasenanschnitt) Applikationsprogramm mit der Version "1.2" vorhanden und wie beschrieben nur wirksam bei Gerätegenerationen bis "V03". Art.-Nr. 3901 REGHE Seite 129 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 130 Der Dimmkanal wird fest auf ein optimiertes Phasenanschnittprinzip eingestellt. Es erfolgt kein automatisches Einmessen der Lastart. An den Ausgang können HV-LED oder Kompaktleuchtstofflampen angeschlossen werden, die für dieses Dimmprinzip optimiert sind. Art.-Nr. 3901 REGHE Seite 130 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 131 Beleuchtung auf die technisch maximal mögliche Beleuchtungsstärke eingestellt. Definition des mit Grundhelligkeit Der durch Schalt- oder Dimmvorgänge Helligkeitsbereichs einstellbare Helligkeitsbereich ist durch mit Minimalhelligkeit Definition eines unteren und eines Art.-Nr. 3901 REGHE Seite 131 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 132 30 % (dezimal 77) angeschlossenen Motors angepasst 35 % (dezimal 89) werden. 40 % (dezimal 102) Dieser Parameter ist nur sichtbar, wenn 45 % (dezimal 115) die Betriebsart "Drehzahlsteller" Art.-Nr. 3901 REGHE Seite 132 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 133 (100 %) entsprechen, ergibt sich keine Änderung. Wenn der Motor ausgeschaltet werden soll noch während die Einschaltdrehzahl eingestellt ist, unterbricht der Aktor die Verweildauer und schaltet den Art.-Nr. 3901 REGHE Seite 133 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 134 Netzspannung an den Dimmerausgängen noch eingeschaltet ist). Grundhelligkeit Der Dimmkanal wird auf den vorgegebenen Helligkeitswert oder auf 10 % die Drehzahl eingestellt (parametrierte 15 % Minimal- und Maximalhelligkeit Art.-Nr. 3901 REGHE Seite 134 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 135 Nach Bus- oder vor Busspannungsausfall Netzspannungswiederkehr wird der zuletzt vor Busspannungsausfall eingestellte und bei Busausfall intern abgespeicherte Wert nachgeführt. keine Reaktion Nach Bus- oder Netzspannungswiederkehr zeigt der Art.-Nr. 3901 REGHE Seite 135 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 136 Helligkeitswert der Dimmvorgang gestartet wurde. Dadurch lassen sich beispielsweise mehrere Dimmausgänge zeitgleich auf die selbe Helligkeit einstellen Das Andimmen eines Drehzahlwerts über "fading" ist bei der Geräteversion Art.-Nr. 3901 REGHE Seite 136 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 137 An dieser Stelle können die Zeitverzögerungen gesperrt oder freigegeben freigegeben werden. Bei freigegebener Funktion erscheinen die erforderlichen Parameter unter "Kx - Zeitverzögerungen". Treppenhausfunktion An dieser Stelle kann die Treppenhausfunktion gesperrt oder Art.-Nr. 3901 REGHE Seite 137 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 138 Durch diesen Parameter kann die Nein Kurzschlussmeldung freigeschaltet werden. Bei Freischaltung wird das entsprechende Kommunikationsobjekt sichtbar. Lastausfall / Überlast Durch diesen Parameter kann die melden ? Nein Lastausfall- oder Überlastmeldung Art.-Nr. 3901 REGHE Seite 138 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 139 Aktualisierung Der Aktor aktualisiert den Obj. "Schalten"/"Zentral" Rückmeldewert im Objekt, sobald an den Eingangsobjekten "Schalten" oder "Zentral schalten" ein neues Telegramm empfangen wird. Bei einem aktiv Art.-Nr. 3901 REGHE Seite 139 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 140 Das zyklische Senden ist aktiviert. Nein Das zyklische Senden ist deaktiviert, so dass die Rückmeldung nur bei Aktualisierung durch den Aktor auf den Bus ausgesendet wird. Art.-Nr. 3901 REGHE Seite 140 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 141 Bus ausgesendet. Dabei muss sich der Telegrammwert der Rückmeldung nicht zwangsläufig ändern. Folglich wird bei z. B. zyklischen Telegrammen auf das Objekt "Helligkeitswert" / "Drehzahl" auch eine entsprechende Rückmeldung erzeugt. Art.-Nr. 3901 REGHE Seite 141 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 142 Das zyklische Senden ist aktiviert. Nein Das zyklische Senden ist deaktiviert, so dass die Rückmeldung nur bei Aktualisierung durch den Aktor auf den Bus ausgesendet wird. h Kx - Zeitverzögerungen Art.-Nr. 3901 REGHE Seite 142 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 143 Ein- und Ausschaltverzögerung sichtbar. h Kx - Treppenhausfunktion / K1 - Zeitdimmerfunktion Treppenhauszeit / 0...23 Hier wird die Dauer der Einschaltzeit der Zeitdimmer Treppenhaus- / Zeitdimmerfunktion Stunden (0...23) parametriert. Art.-Nr. 3901 REGHE Seite 143 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 144 Die Zeitdimmerfunktion in der Betriebsart "Drehzahlsteller" kann wahlweise nur durch die "Zeitvorgange über Bus" ergänzt werden. Dieser Parameter gibt die gewünschte Zusatzfunktion frei und aktiviert somit Art.-Nr. 3901 REGHE Seite 144 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 145 / "Zeitdimmer start/stopp" aktiviert werden. Dieser Parameter ist nur bei eingestellter Zusatzfunktion "Zeitvorgabe über Bus" sichtbar. Nach Ablauf der Einschaltzeit zeigt der Aktor für den betroffenen Dimmkanal Art.-Nr. 3901 REGHE Seite 145 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 146 Einschaltzeit aufaddiert. Während der hier parametrierten Zeit wird die reduzierte Helligkeit / Drehzahl eingestellt. Einstellung der Minuten der Vorwarnzeit. Sekunden (0...59) 0...30...59 Einstellung der Sekunden der Vorwarnzeit. Art.-Nr. 3901 REGHE Seite 146 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 147 Einstellung der Sekunden der Dimmschrittzeit für Soft-EIN. Millisekunden 1…99 Einstellung der Millisekunden der (1…99 * 10) Dimmschrittzeit für Soft-EIN. Die Parameter zur Soft-EIN-Funktion sind nur bei freigegebener Soft-EIN Funktion sichtbar. Art.-Nr. 3901 REGHE Seite 147 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 148 Wenn die Ausschalthelligkeit / - drehzahl am Ende eines Dimmvorgangs unterschritten ist, wird nach Ablauf der hier eingestellten Zeit der Dimmkanal ausgeschaltet. Einstellung der Stunden der Verzögerungszeit. Minuten (0…59) 0...59 Art.-Nr. 3901 REGHE Seite 148 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 149 Dimmkanal der parametrierte oder abgespeicherte Helligkeitswert / Drehzahl Szenen-Wert eingestellt. Durch diesen andimmen über Parameter kann eingestellt werden, ob Dimmschrittzeit der Helligkeitswert oder die Drehzahl Art.-Nr. 3901 REGHE Seite 149 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 150 Werte wieder in das Gerät geladen werden (Einstellung: "Ja"). Szene X aktivierbar 0...1*...64 Der Aktor unterscheidet bis zu 8 durch Szenennummer verschiedene Szenen, die über das Art.-Nr. 3901 REGHE Seite 150 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 151 Betriebsstundenzähler freigeschaltet wird, werden sofort nach der Inbetriebnahme des DALI-Gateways durch die ETS die Betriebsstunden ermittelt und aufsummiert. Wenn ein Betriebsstundenzähler nachträglich in den Parametern wieder Art.-Nr. 3901 REGHE Seite 151 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 152 Der Zählerstand wird nur bei Änderung Intervallwert auf den Bus ausgesendet. Zählwertintervall 1...65535 Hier wird das Intervall des Zählwertes (1...65535 h) für das automatische Senden eingestellt. Nach dem an dieser Stelle Art.-Nr. 3901 REGHE Seite 152 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 153 Busbedienung des Dimmkanals ist im Anschluss verriegelt. blinken Der Dimmkanal blinkt während der Sperre ein und aus und die Busbedienung ist während dieser Zeit verriegelt. Die Blinkzeit wird allgemein Art.-Nr. 3901 REGHE Seite 153 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 154 Zeitfunktionen berücksichtigt. keine Reaktion Am Ende der Sperre zeigt der Dimmkanal keine Reaktion und verbleibt im aktuell eingestellten Zustand. Die Busbedienung des Dimmkanals ist wieder freigegeben. Art.-Nr. 3901 REGHE Seite 154 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 155 Bei aktivierter Zwangsstellung und einer Zwangsstellung Zwangsführung auf "AUS" wird der "aktiv, ausschalten" Dimmkanal immer ausgeschaltet. Dieser Parameter ist nicht editierbar. Dieser Parameter ist nur bei freigeschalteter Art.-Nr. 3901 REGHE Seite 155 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 156 Zeitpunkt eines Busspannungsausfalls nichtflüchtig abgespeichert wurde. Nach einem ETS- Programmiervorgang der Applikation oder der Parameter ist der Wert intern auf "nicht aktiv" eingestellt. Bei aktivierter Zwangsstellung wird der Art.-Nr. 3901 REGHE Seite 156 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 157 Verknüpfungsfunktion sichtbar. h Kx - Dimmkennlinie Kennlinienverlauf An dieser Stelle kann der Verlauf der Dimmkennlinie des Dimmkanals eingestellt werden. Dadurch ist eine Anpassung auf das verwendete Art.-Nr. 3901 REGHE Seite 157 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 158 Grenze zwischen dem ersten und dem zweiten Teilbereich fest. Nur sichtbar bei "Kennlinienverlauf = benutzerdefiniert"! 2. Bereich: 1…10…255 Bei einem benutzerdefinierten Zeit zwischen zwei Kennlinienverlauf wird an dieser Stelle Art.-Nr. 3901 REGHE Seite 158 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 159 Grenzwerte ist darauf zu achten, dass die Werte größer als eine ggf. konfigurierte Minimalhelligkeit und kleiner als die Maximalhelligkeit sind! Bei der Einstellung der Drehzahl-Grenzwerte muss die Minimaldrehzahl beachtet werden! Art.-Nr. 3901 REGHE Seite 159 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 160 Handbedienung........19 Zusatzfunktionen........104 Zwangsstellungsfunktion...... 104 Inbetriebnahme........34 Kanaldefinition........46 Kurzschluss-Schutz......24-25 Lastausfallerkennung......23 Minimalhelligkeit........63 Netzunterbrechungen......24 Rückmeldung Helligkeitswert....71 Rückmeldung Schaltstatus..... 71 Safe-State-Mode........36 Soft-Funktionen........79 Sperrfunktion........104 Szenen............96 Art.-Nr. 3901 REGHE Seite 160 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
Seite 161 Anhang ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de Art.-Nr. 3901 REGHE Seite 161 von 161 Art.-Nr. 3902 REGHE Art.-Nr. 3904 REGHE...
