KEB COMBIVERT R5 Kurzanleitung

COMBIVERT R5
1. Einzel- /Verbundbetrieb des COMBIVERT R5-C
1.1 Einzelbetrieb (Single)
Ab Werk wird der COMBIVERT R5-C als Einzelgerät geliefert. Es sind keine weiteren Einstellungen erforderlich.
Erdschluss(GF)-Test und Vorladung sind hierbei aktiviert.
Durch Laden der Defaultparameter (Customer und / oder System) wird der COMBIVERT R5-C auf die Ein-
stellung für Einzelbetrieb gesetzt. Bei Verwendung im Verbundbetrieb unbedingt die entsprechenden Para-
meter umstellen.
1.2 Verbundbetrieb (Master/Slave)
Im Verbundbetrieb müssen folgende Einstellungen geändert werden:
• Master
Parameter do.01 auf Wert „12" einstellen
• Slave
Parameter XY.02 auf Wert „1" einstellen. Achtung, dadurch wird der Erdschluss(GF)-Test dieser Einheit ausge-
schaltet. Das Setzen der Eingänge „Start" und „I5" (X2A.16 und X2A.14) führt zum Start der Vorladung ohne
Erdschluss(GF)-Test.

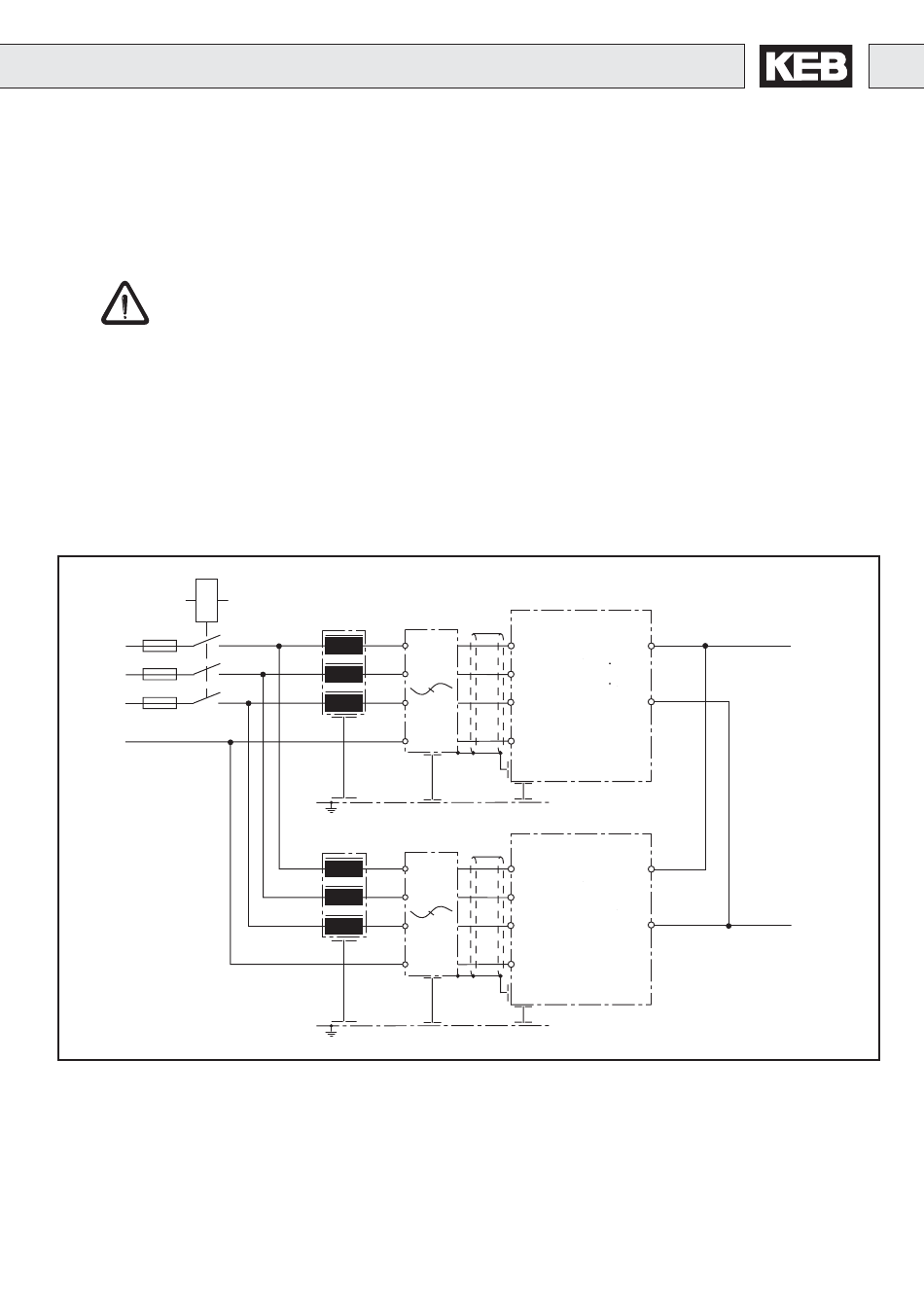

1.3 Anschluss der Leistungsteile im Verbundbetrieb
L1
L2
L3
PE
L1
L1
L2
L2
L3 L3
PE
PE
L1
L1
L2
L2
L3 L3
PE
PE
+
+
-
+
-
-
