1. Hydraulikschläuche
Wichtig:
Stellen Sie sicher, dass sich die
Bürste in der richtigen Richtung dreht (vom
Motorende aus gesehen, sollte sich die Bürste
nach rechts drehen). Wenn sich die Bürste nach
links dreht, tauschen Sie die Anschlüsse des
Hydraulikschlauchs um.
Hinweis:
Markieren Sie den Hochdruckschlauch mit
einem Kabelbinder, um den richtigen Anschluss des
Schlauches anzugeben
1. Hochdruckschlauch
9
Anschließen des
Kabelbaums
Keine Teile werden benötigt
Verfahren
Schließen Sie den Kabelbaum der Maschine an den
Stromkabelbaum der Zugmaschine an

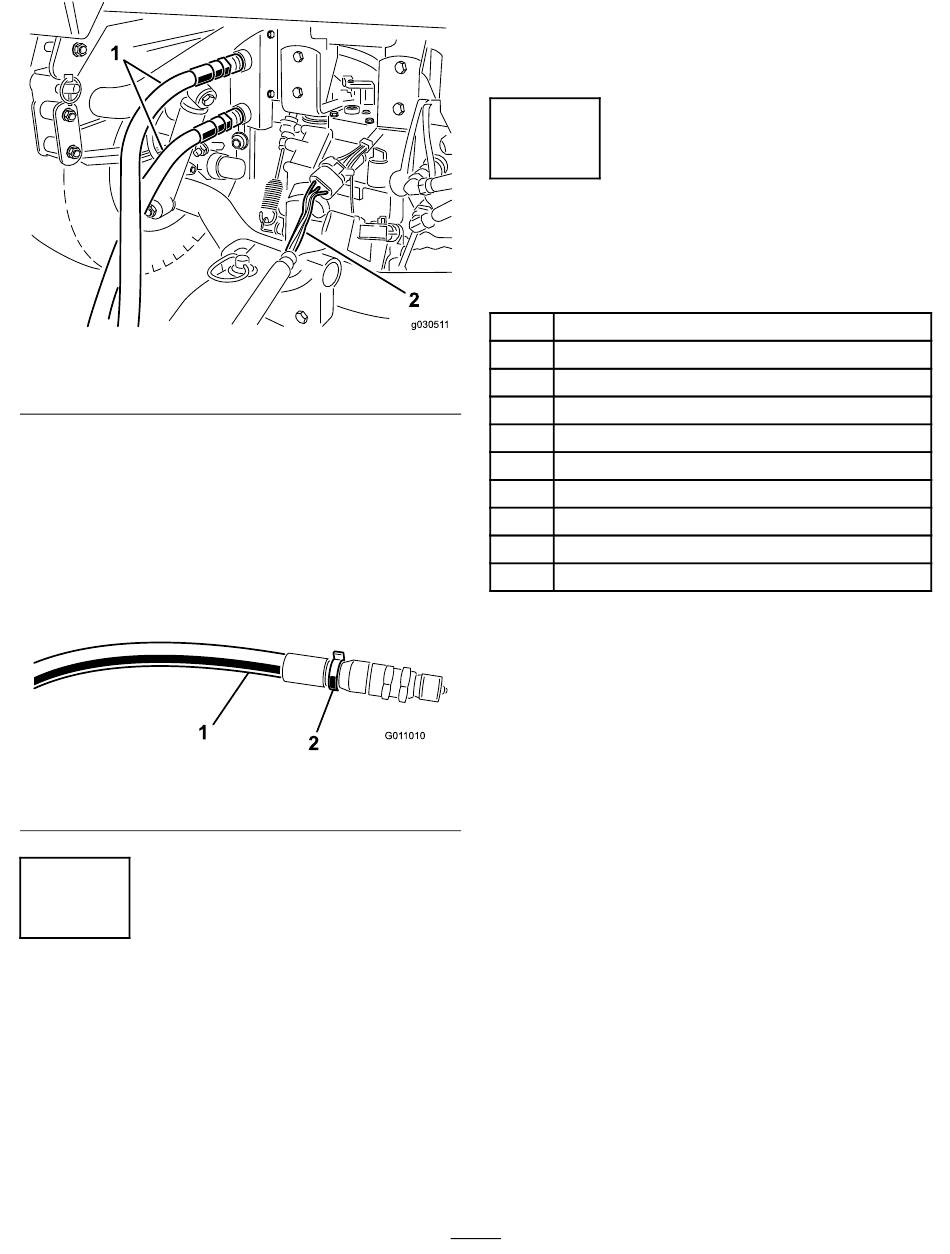

Bild 14
2. Kabelbaum
(Bild 15).
Bild 15
2. Kabelbinder
(Bild 14).
Hinweis:
Stellen Sie sicher, dass der Kabelbaum
nicht in der Anbauvorrichtung eingeklemmt
werden kann, und dass er nicht über oder um den
Anbauvorrichtungsstift verläuft.
10
Montieren der
Windrow-Messer
Für diesen Arbeitsschritt erforderliche Teile:
1 Messerbefestigung
g030511
2 Schraube (7/16" x 3-¼")
4 Kleine Scheibe (½")
1 Große Scheibe
1 Distanzstück
2 Sicherungsmutter (7/16")
1 Kette
1 Schraube (⅜" x 1-¼")
1 Bundmutter (⅜")
1 Karabinerhaken
Verfahren
1. Befestigen Sie die Messerbefestigung mit
einer Schraube (7/16" x 3-¼"), zwei kleinen
Scheiben, einer großen Scheibe und einer
Sicherungsmutter am linken Ende des
Maschinenrahmens.
g011010
Hinweis:
Bild 16 abgebildet.
2. Befestigen Sie das Windrow-Messer mit einer
Schraube (7/16" x 3-¼"), zwei Flachscheiben,
einem Distanzstück und einer Sicherungsmutter
(7/16") an der Befestigung. Montieren Sie die
Teile so, wie in
Hinweis:
des Messers von der Maschine weg.
3. Befestigen Sie die Kette mit einer Schraube
(⅜" x 1-¼") und einer Bundmutter (⅜") an der
Messerbefestigung
4. Befestigen Sie das andere Ende der Kette am
Schlitz im Rahmen mit dem Karabinerhaken
(Bild 16).
Hinweis:
etwas Spiel haben.
5. Fetten Sie den Schmiernippel an
der Messerbefestigung und an der
16
Positionieren Sie die Teile so, wie in
Bild 16 abgebildet.
Positionieren Sie das längere Ende
(Bild 16).
Die Kette sollte nach den Anschließen
