FN-114507.1 & FN-114507.2

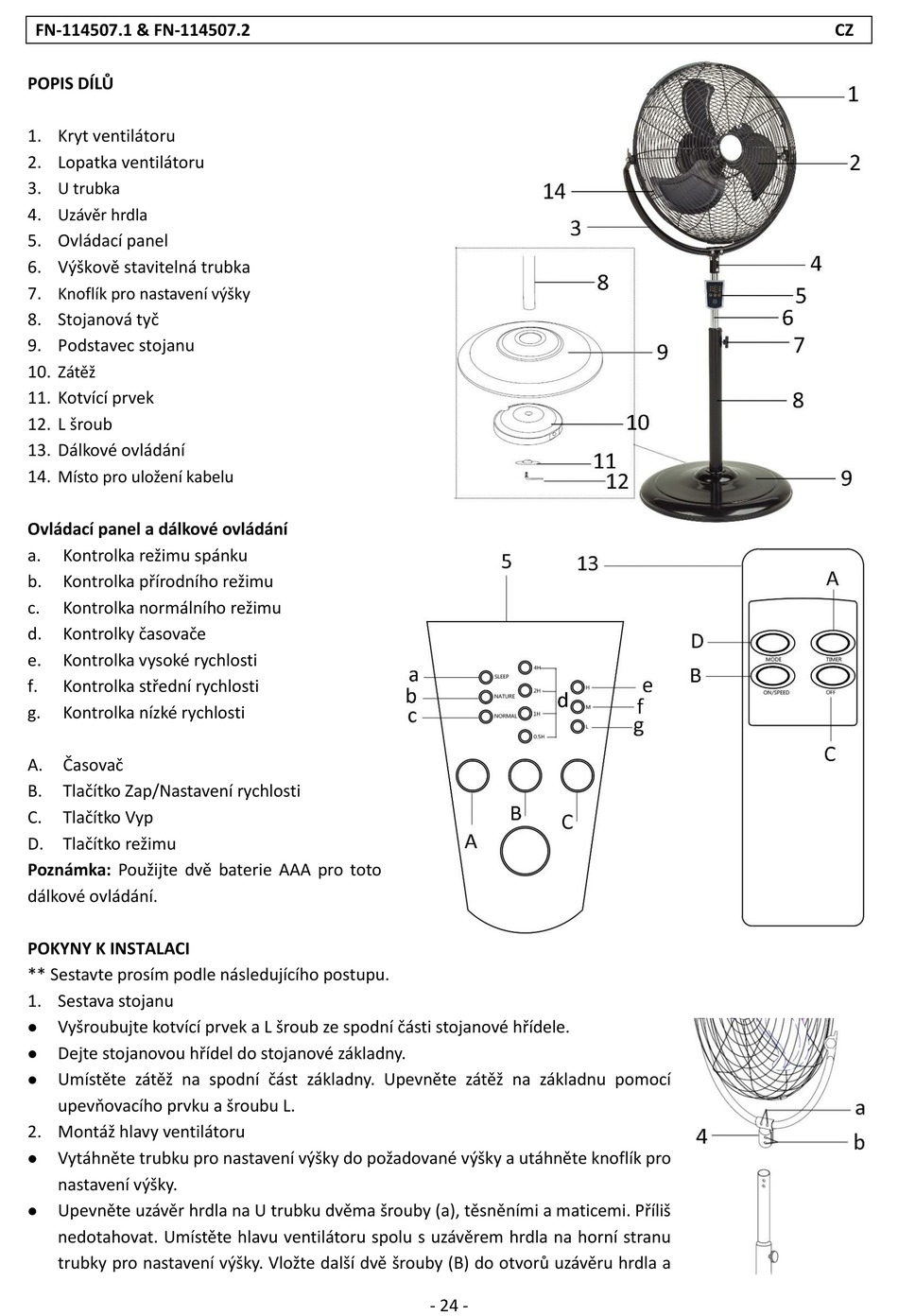

POPIS DÍLŮ
1. Kryt ventilátoru
2. Lopatka ventilátoru
3. U trubka
4. Uzávěr hrdla
5. Ovládací panel
6. Výškově stavitelná trubka
7. Knoflík pro nastavení výšky
8. Stojanová tyč
9. Podstavec stojanu
10. Zátěž
11. Kotví cí prvek
12. L šroub
13. Dálkové ovládání
14. Místo pro uložení kabelu
Ovládací panel a dálkové ovládání
a. Kontrolka režimu spánku
b. Kontrolka přírodního režimu
c. Kontrolka normálního režimu
d. Kontrolky časovače
e. Kontrolka vysoké rychlosti
f. Kontrolka střední rychlosti
g. Kontrolka ní zké rychlosti
A. Časovač
B. Tlačítko Zap/Nastavení rychlosti
C. Tlačítko Vyp
D. Tlačítko režimu
Poznámka: Použijte dvě baterie AAA pro toto
dálkové ovládání .
POKYNY K INSTALACI
** Sestavte prosí m podle následují cí ho postupu.
1. Sestava stojanu
Vyšroubujte kotvící prvek a L šroub ze spodní části stojanové hřídele.

Dejte stojanovou hřídel do stojanové základny.

Umístěte zátěž na spodní část základny. Upevněte zátěž na základnu pomocí

upevňovacího prvku a šroubu L.
2. Montáž hlavy ventilátoru
Vytáhněte trubku pro nastavení výšky do požadované výšky a utáhněte knoflík pro

nastavení výšky.
Upevněte uzávěr hrdla na U trubku dvěma šrouby (a), těsněními a maticemi. Příliš

nedotahovat. Umístěte hlavu ventilátoru spolu s uzávěrem hrdla na horní stranu
trubky pro nastavení výšky. Vložte další dvě šrouby (B) do otvorů uzávěru hrdla a
- 24 -
CZ
