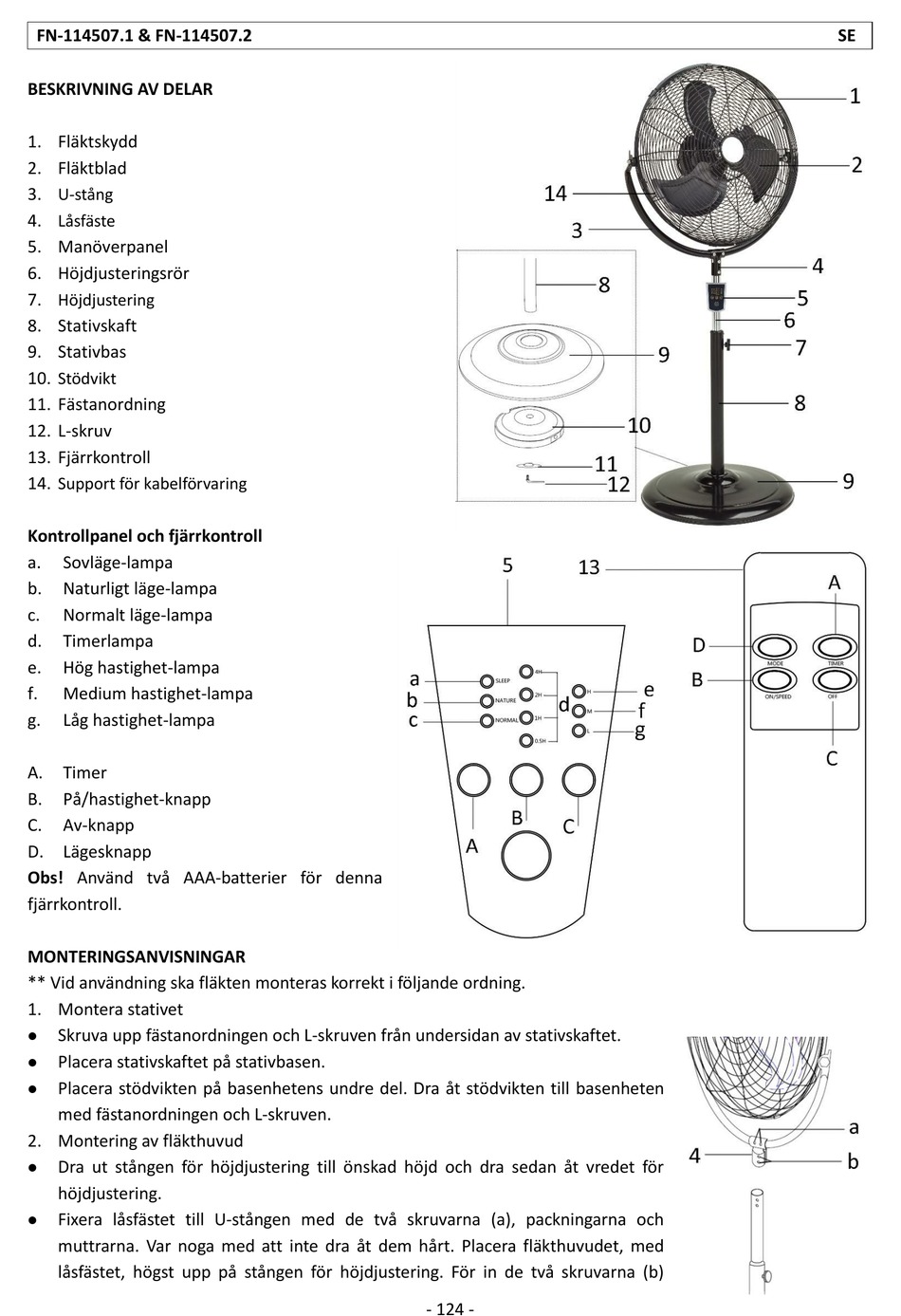

FN-114507.1 & FN-114507.2
BESKRIVNING AV DELAR
1. Fläktskydd
2. Fläktblad
3. U-stång
4. Låsfäste
5. Manöverpanel
6. Höjdjusteringsrör
7. Höjdjustering
8. Stativskaft
9. Stativbas
10. Stödvikt
11. Fästanordning
12. L-skruv
13. Fjärrkontroll
14. Support för kabelförvaring
Kontrollpanel och fjärrkontroll
a. Sovläge-lampa
b. Naturligt läge-lampa
c. Normalt läge-lampa
d. Timerlampa
e. Hög hastighet-lampa
f. Medium hastighet-lampa
g. Låg hastighet-lampa
A. Timer
B. På/hastighet-knapp
C. Av-knapp
D. Lägesknapp
Obs! Använd två AAA-batterier för denna
fjärrkontroll.
MONTERINGSANVISNINGAR
** Vid användning ska fläkten monteras korrekt i följande ordning.
1. Montera stativet
Skruva upp fästanordningen och L-skruven från undersidan av stativskaftet.

Placera stativskaftet på stativbasen.

Placera stödvikten på basenhetens undre del. Dra åt stödvikten till basenheten

med fästanordningen och L-skruven.
2. Montering av fläkthuvud
Dra ut stången för höjdjustering till önskad höjd och dra sedan åt vredet för

höjdjustering.
Fixera låsfästet till U-stången med de två skruvarna (a), packningarna och

muttrarna. Var noga med att inte dra åt dem hårt. Placera fläkthuvudet, med
låsfästet, högst upp på stången för höjdjustering. För in de två skruvarna (b)
