FN-114507.1 & FN-114507.2

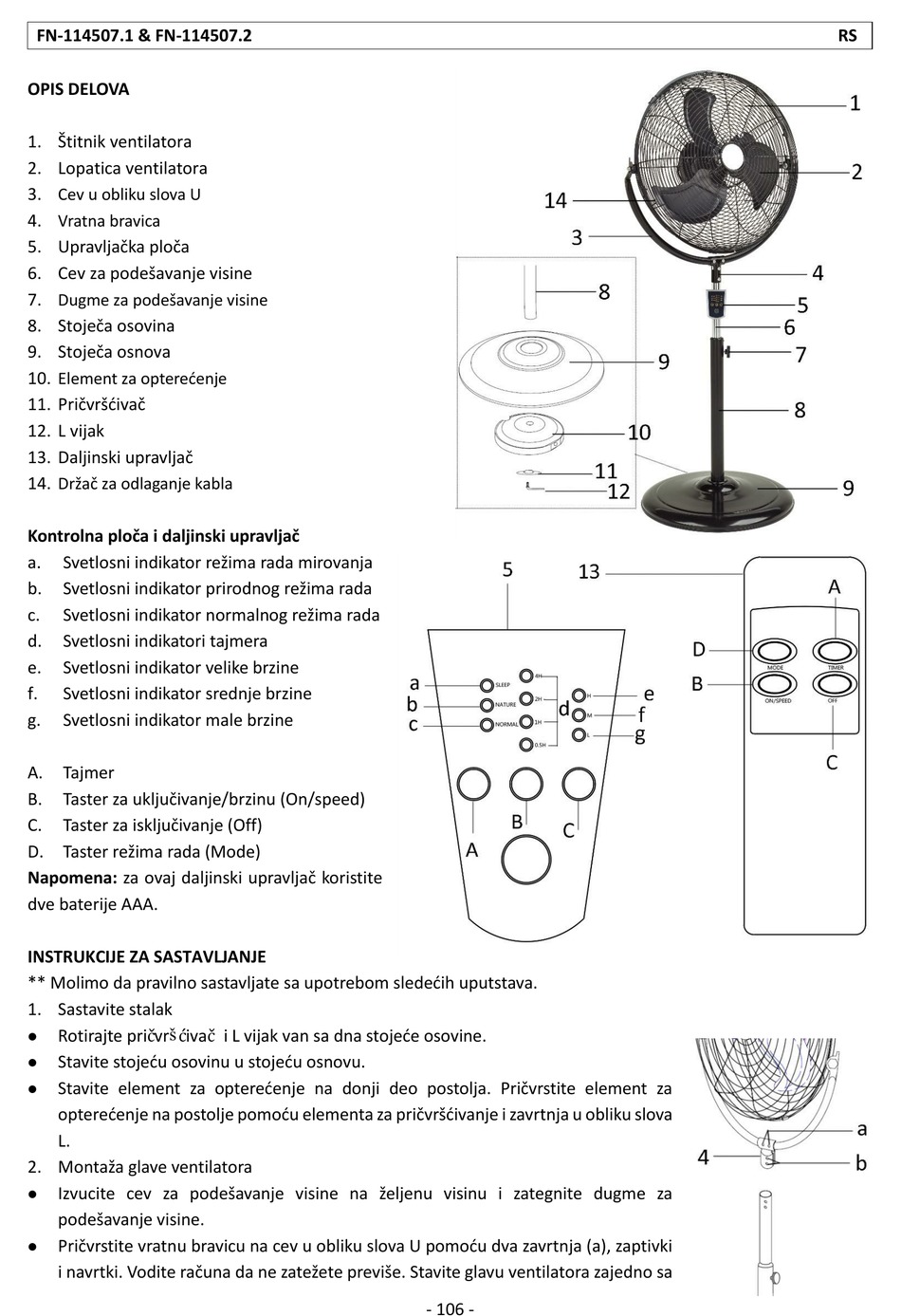

OPIS DELOVA
1. Štitnik ventilatora
2. Lopatica ventilatora
3. Cev u obliku slova U
4. Vratna bravica
5. Upravljačka ploča
6. Cev za podešavanje visine
7. Dugme za podešavanje visine
8. Stoječa osovina
9. Stoječa osnova
10. Element za opterećenje
11. Pričvršćivač
12. L vijak
13. Daljinski upravljač
14. Držač za odlaganje kabla
Kontrolna ploča i daljinski upravljač
a. Svetlosni indikator režima rada mirovanja
b. Svetlosni indikator prirodnog režima rada
c. Svetlosni indikator normalnog režima rada
d. Svetlosni indikatori tajmera
e. Svetlosni indikator velike brzine
f. Svetlosni indikator srednje brzine
g. Svetlosni indikator male brzine
A. Tajmer
B. Taster za uključivanje/brzinu (On/speed)
C. Taster za isključivanje (Off)
D. Taster režima rada (Mode)
Napomena: za ovaj daljinski upravljač koristite
dve baterije AAA.
INSTRUKCIJE ZA SASTAVLJANJE
** Molimo da pravilno sastavljate sa upotrebom sledećih uputstava.
1. Sastavite stalak
Rotirajte pričvršćivač i L vijak van sa dna stojeće osovine.

Stavite stojeću osovinu u stojeću osnovu.

Stavite element za opterećenje na donji deo postolja. Pričvrstite element za

opterećenje na postolje pomoću elementa za pričvršćivanje i zavrtnja u obliku slova
L.
2. Montaža glave ventilatora
Izvucite cev za podešavanje visine na željenu visinu i zategnite dugme za

podešavanje visine.
Pričvrstite vratnu bravicu na cev u obliku slova U pomoću dva zavrtnja (a), zaptivki

i navrtki. Vodite računa da ne zatežete previše. Stavite glavu ventilatora zajedno sa
- 106 -
