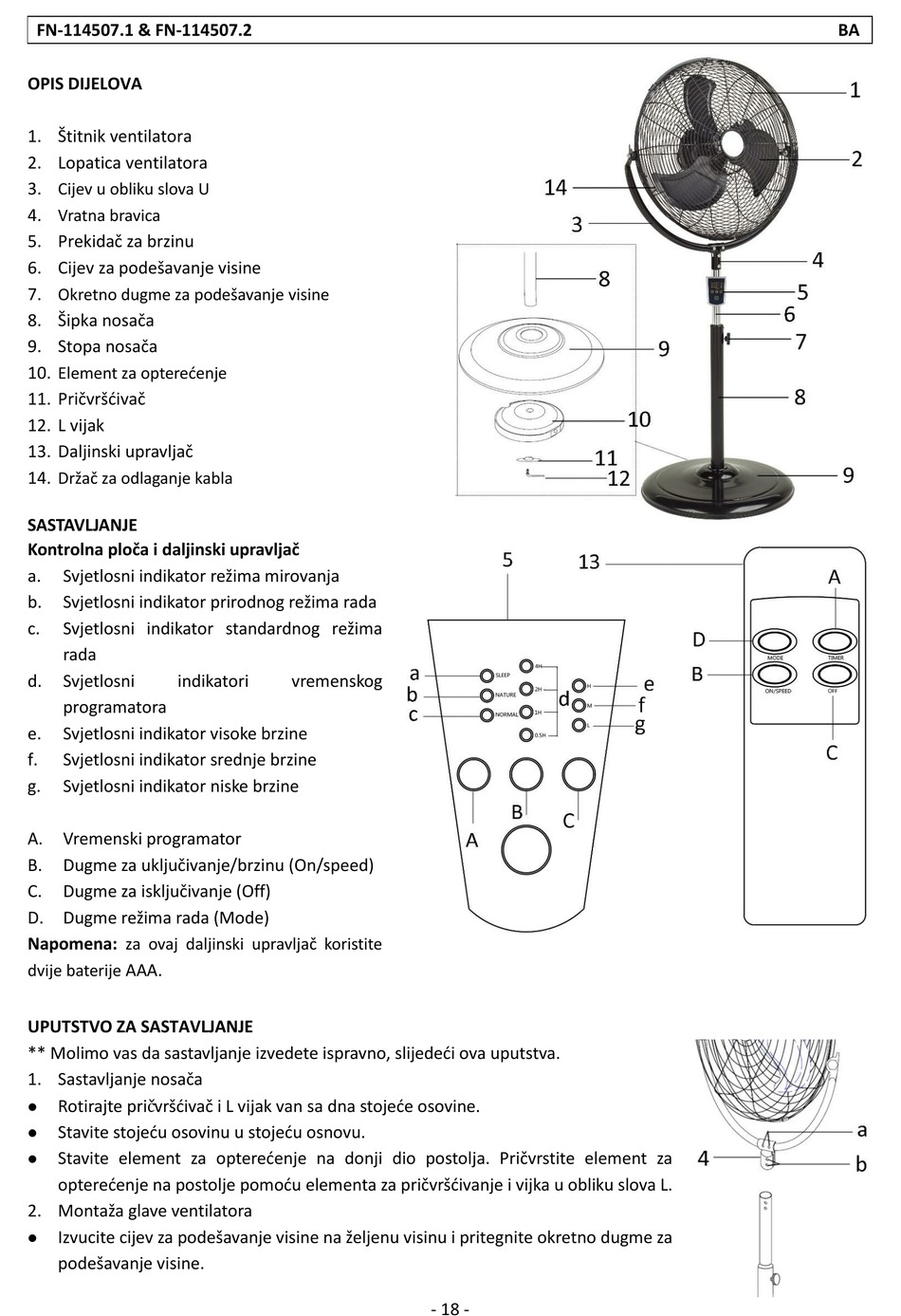

FN-114507.1 & FN-114507.2
OPIS DIJELOVA
1. Štitnik ventilatora
2. Lopatica ventilatora
3. Cijev u obliku slova U
4. Vratna bravica
5. Prekidač za brzinu
6. Cijev za podešavanje visine
7. Okretno dugme za podešavanje visine
8. Šipka nosača
9. Stopa nosača
10. Element za opterećenje
11. Pričvršćivač
12. L vijak
13. Daljinski upravljač
14. Držač za odlaganje kabla
SASTAVLJANJE
Kontrolna ploča i daljinski upravljač
a. Svjetlosni indikator režima mirovanja
b. Svjetlosni indikator prirodnog režima rada
c. Svjetlosni indikator standardnog režima
rada
d. Svjetlosni indikatori
programatora
e. Svjetlosni indikator visoke brzine
f. Svjetlosni indikator srednje brzine
g. Svjetlosni indikator niske brzine
A. Vremenski programator
B. Dugme za uključivanje/brzinu (On/speed)
C. Dugme za isključivanje (Off)
D. Dugme režima rada (Mode)
Napomena: za ovaj daljinski upravljač koristite
dvije baterije AAA.
UPUTSTVO ZA SASTAVLJANJE
** Molimo vas da sastavljanje izvedete ispravno, slijedeći ova uputstva.
1. Sastavljanje nosača
Rotirajte pričvršćivač i L vijak van sa dna stojeće osovine.

Stavite stojeću osovinu u stojeću osnovu.

Stavite element za opterećenje na donji dio postolja. Pričvrstite element za

opterećenje na postolje pomoću elementa za pričvršćivanje i vijka u obliku slova L.
2. Montaža glave ventilatora
Izvucite cijev za podešavanje visine na željenu visinu i pritegnite okretno dugme za

podešavanje visine.
vremenskog
- 18 -
BA
