FN-114507.1 & FN-114507.2

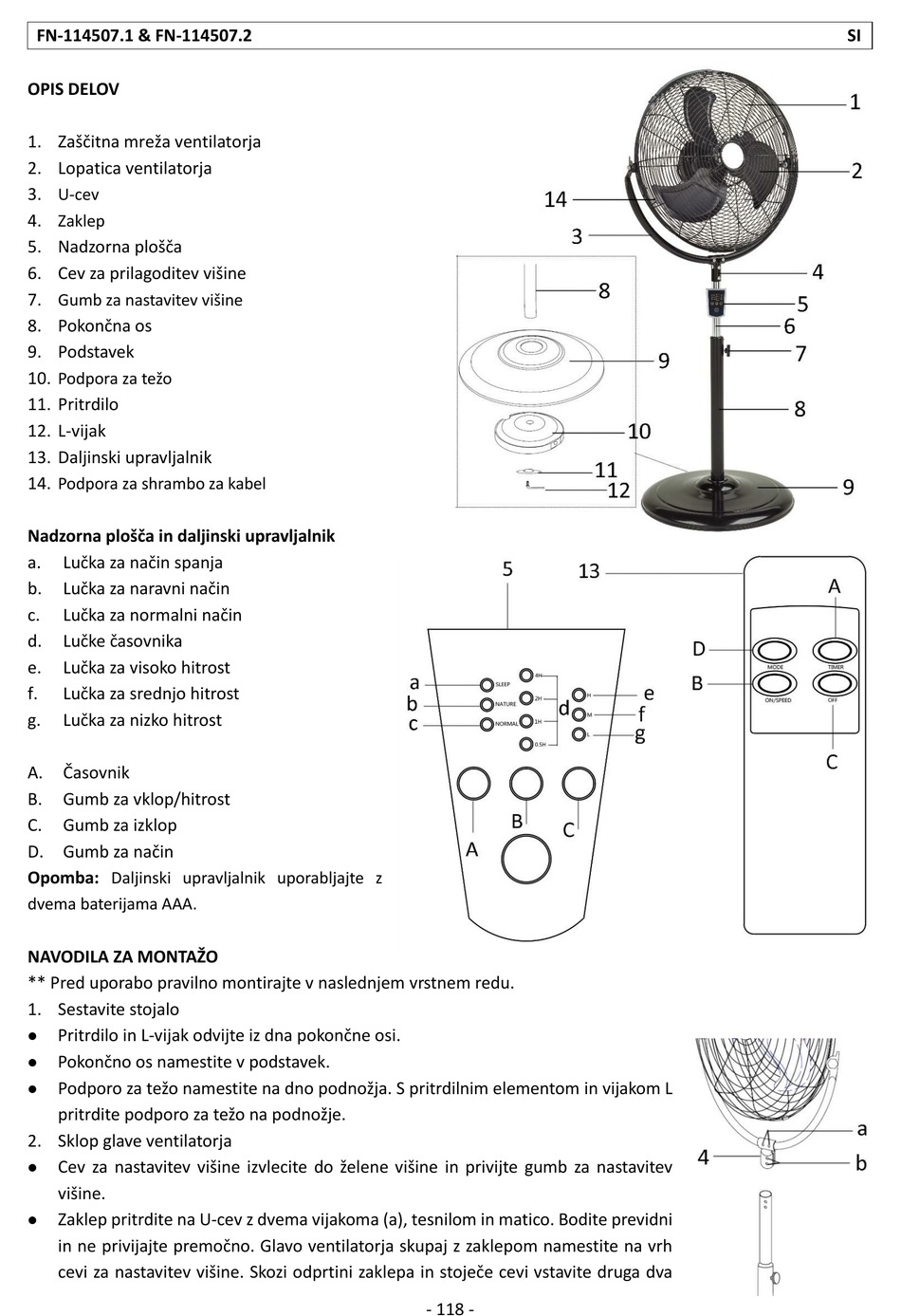

OPIS DELOV
1. Zaščitna mreža ventilatorja
2. Lopatica ventilatorja
3. U-cev
4. Zaklep
5. Nadzorna plošča
6. Cev za prilagoditev višine
7. Gumb za nastavitev višine
8. Pokončna os
9. Podstavek
10. Podpora za težo
11. Pritrdilo
12. L-vijak
13. Daljinski upravljalnik
14. Podpora za shrambo za kabel
Nadzorna plošča in daljinski upravljalnik
a. Lučka za način spanja
b. Lučka za naravni način
c. Lučka za normalni način
d. Lučke časovnika
e. Lučka za visoko hitrost
f. Lučka za srednjo hitrost
g. Lučka za nizko hitrost
A. Časovnik
B. Gumb za vklop/hitrost
C. Gumb za izklop
D. Gumb za način
Opomba: Daljinski upravljalnik uporabljajte z
dvema baterijama AAA.
NAVODILA ZA MONTAŽO
** Pred uporabo pravilno montirajte v naslednjem vrstnem redu.
1. Sestavite stojalo
Pritrdilo in L-vijak odvijte iz dna pokončne osi.

Pokončno os namestite v podstavek.

Podporo za težo namestite na dno podnožja. S pritrdilnim elementom in vijakom L

pritrdite podporo za težo na podnožje.
2. Sklop glave ventilatorja
Cev za nastavitev višine izvlecite do želene višine in privijte gumb za nastavitev

višine.
Zaklep pritrdite na U-cev z dvema vijakoma (a), tesnilom in matico. Bodite previdni

in ne privijajte premočno. Glavo ventilatorja skupaj z zaklepom namestite na vrh
cevi za nastavitev višine. Skozi odprtini zaklepa in stoječe cevi vstavite druga dva
