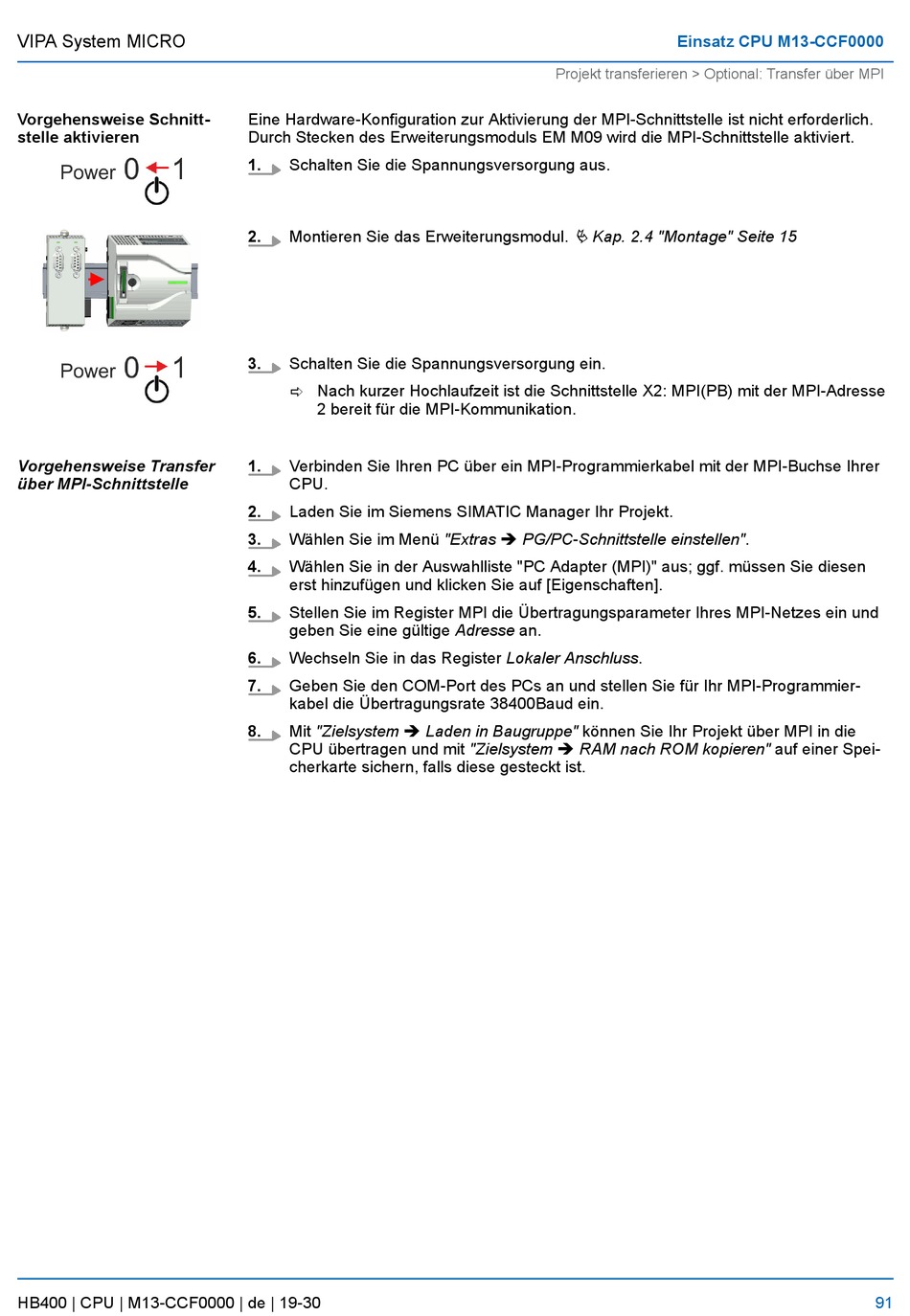

VIPA System MICRO
Vorgehensweise Schnitt-
stelle aktivieren
Vorgehensweise Transfer
über MPI-Schnittstelle
HB400 | CPU | M13-CCF0000 | de | 19-30
Eine Hardware-Konfiguration zur Aktivierung der MPI-Schnittstelle ist nicht erforderlich.
Durch Stecken des Erweiterungsmoduls EM M09 wird die MPI-Schnittstelle aktiviert.
1.
Schalten Sie die Spannungsversorgung aus.
2.
Montieren Sie das Erweiterungsmodul.
3.
Schalten Sie die Spannungsversorgung ein.
ð Nach kurzer Hochlaufzeit ist die Schnittstelle X2: MPI(PB) mit der MPI-Adresse
2 bereit für die MPI-Kommunikation.
1.
Verbinden Sie Ihren PC über ein MPI-Programmierkabel mit der MPI-Buchse Ihrer
CPU.
2.
Laden Sie im Siemens SIMATIC Manager Ihr Projekt.
3.
Wählen Sie im Menü "Extras è PG/PC-Schnittstelle einstellen".
4.
Wählen Sie in der Auswahlliste "PC Adapter (MPI)" aus; ggf. müssen Sie diesen
erst hinzufügen und klicken Sie auf [Eigenschaften].
5.
Stellen Sie im Register MPI die Übertragungsparameter Ihres MPI-Netzes ein und
geben Sie eine gültige Adresse an.
6.
Wechseln Sie in das Register Lokaler Anschluss.
7.
Geben Sie den COM-Port des PCs an und stellen Sie für Ihr MPI-Programmier-
kabel die Übertragungsrate 38400Baud ein.
8.
Mit "Zielsystem è Laden in Baugruppe" können Sie Ihr Projekt über MPI in die
CPU übertragen und mit "Zielsystem è RAM nach ROM kopieren" auf einer Spei-
cherkarte sichern, falls diese gesteckt ist.
Einsatz CPU M13-CCF0000
Projekt transferieren > Optional: Transfer über MPI
Ä Kap. 2.4 "Montage" Seite 15
