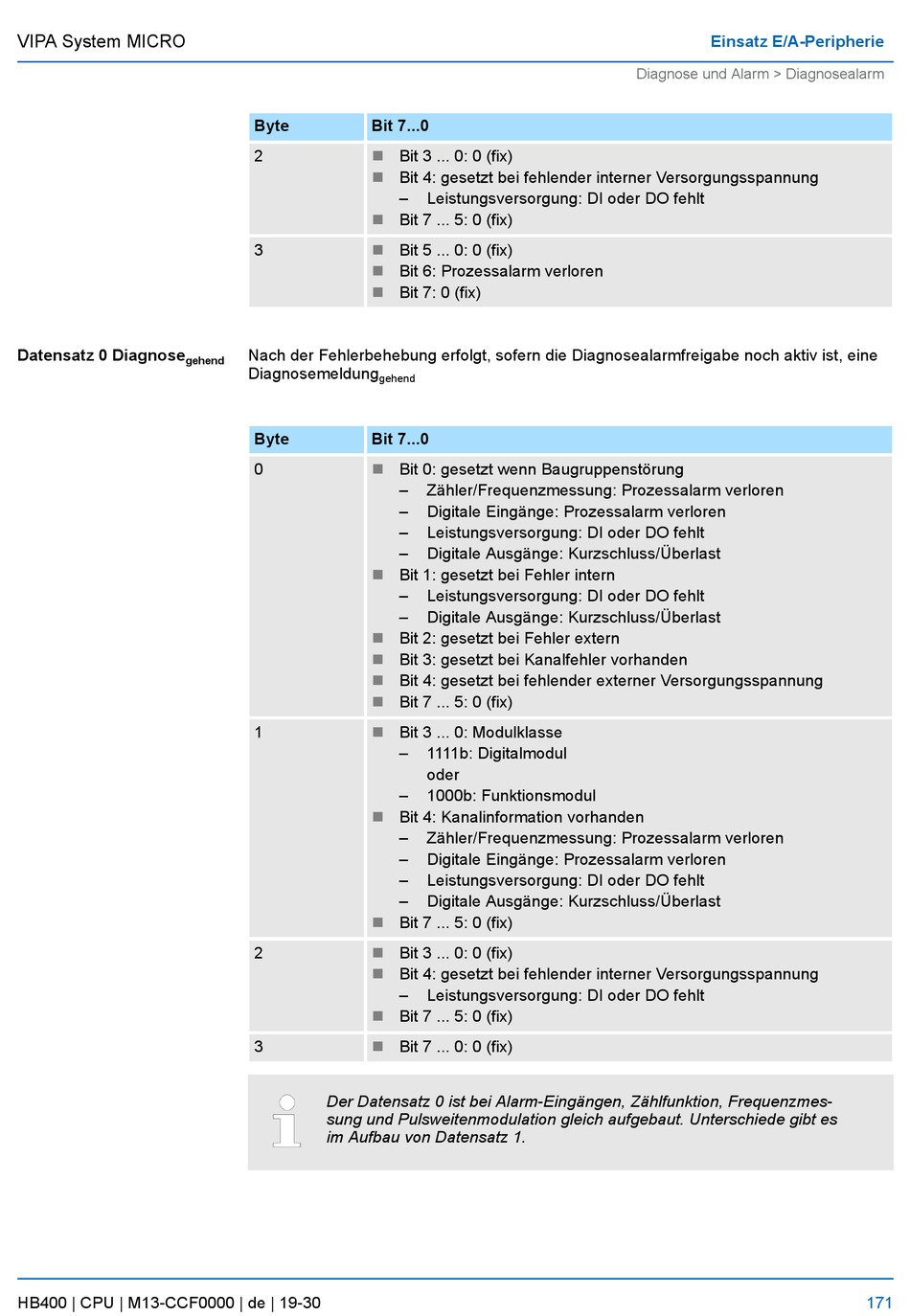

YASKAWA VIPA System MICRO Handbuch Seite 171

VIPA System MICRO
Datensatz 0 Diagnose
gehend
HB400 | CPU | M13-CCF0000 | de | 19-30
Byte Bit 7...0
2 n Bit 3 ... 0: 0 (fix)
n Bit 4: gesetzt bei fehlender interner Versorgungsspannung
–
n Bit 7 ... 5: 0 (fix)
3 n Bit 5 ... 0: 0 (fix)
n Bit 6: Prozessalarm verloren
n Bit 7: 0 (fix)
Nach der Fehlerbehebung erfolgt, sofern die Diagnosealarmfreigabe noch aktiv ist, eine
Diagnosemeldung
gehend
Byte Bit 7...0
0 n Bit 0: gesetzt wenn Baugruppenstörung
–
–
–
–
n Bit 1: gesetzt bei Fehler intern
–
–
n Bit 2: gesetzt bei Fehler extern
n Bit 3: gesetzt bei Kanalfehler vorhanden
n Bit 4: gesetzt bei fehlender externer Versorgungsspannung
Bit 7 ... 5: 0 (fix)
n
1 n Bit 3 ... 0: Modulklasse
–
–
Bit 4: Kanalinformation vorhanden
n
–
–
–
–
n Bit 7 ... 5: 0 (fix)
2 n Bit 3 ... 0: 0 (fix)
n Bit 4: gesetzt bei fehlender interner Versorgungsspannung
–
n Bit 7 ... 5: 0 (fix)
3 Bit 7 ... 0: 0 (fix)
n
Der Datensatz 0 ist bei Alarm-Eingängen, Zählfunktion, Frequenzmes-
sung und Pulsweitenmodulation gleich aufgebaut. Unterschiede gibt es
im Aufbau von Datensatz 1.
Leistungsversorgung: DI oder DO fehlt
Zähler/Frequenzmessung: Prozessalarm verloren
Digitale Eingänge: Prozessalarm verloren
Leistungsversorgung: DI oder DO fehlt
Digitale Ausgänge: Kurzschluss/Überlast
Leistungsversorgung: DI oder DO fehlt
Digitale Ausgänge: Kurzschluss/Überlast
1111b: Digitalmodul
oder
1000b: Funktionsmodul
Zähler/Frequenzmessung: Prozessalarm verloren
Digitale Eingänge: Prozessalarm verloren
Leistungsversorgung: DI oder DO fehlt
Digitale Ausgänge: Kurzschluss/Überlast
Leistungsversorgung: DI oder DO fehlt
Einsatz E/A-Peripherie
Diagnose und Alarm > Diagnosealarm
