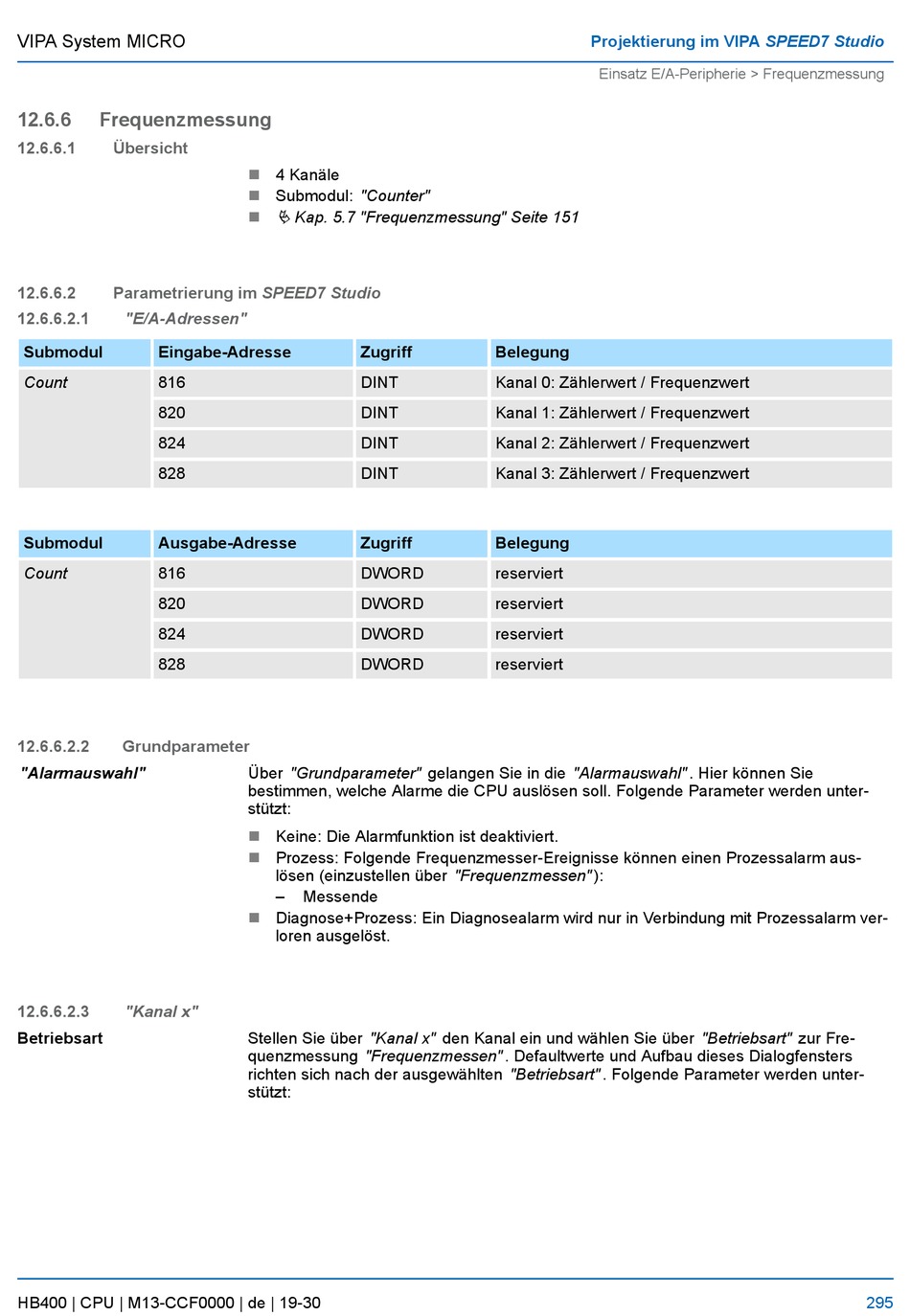

VIPA System MICRO
12.6.6
Frequenzmessung
12.6.6.1
Übersicht
12.6.6.2
Parametrierung im SPEED7 Studio
12.6.6.2.1
"E/A-Adressen"
Submodul
Eingabe-Adresse
Count
816
820
824
828
Submodul
Ausgabe-Adresse
Count
816
820
824
828
12.6.6.2.2
Grundparameter
"Alarmauswahl"
12.6.6.2.3
"Kanal x"
Betriebsart
HB400 | CPU | M13-CCF0000 | de | 19-30
4 Kanäle
n
n
Submodul: "Counter"
Ä Kap. 5.7 "Frequenzmessung" Seite 151
n
Zugriff
DINT
DINT
DINT
DINT
Zugriff
DWORD
DWORD
DWORD
DWORD
Über "Grundparameter" gelangen Sie in die "Alarmauswahl" . Hier können Sie
bestimmen, welche Alarme die CPU auslösen soll. Folgende Parameter werden unter-
stützt:
n
Keine: Die Alarmfunktion ist deaktiviert.
n
Prozess: Folgende Frequenzmesser-Ereignisse können einen Prozessalarm aus-
lösen (einzustellen über "Frequenzmessen" ):
–
Messende
n
Diagnose+Prozess: Ein Diagnosealarm wird nur in Verbindung mit Prozessalarm ver-
loren ausgelöst.
Stellen Sie über "Kanal x" den Kanal ein und wählen Sie über "Betriebsart" zur Fre-
quenzmessung "Frequenzmessen" . Defaultwerte und Aufbau dieses Dialogfensters
richten sich nach der ausgewählten "Betriebsart" . Folgende Parameter werden unter-
stützt:
Projektierung im VIPA SPEED7 Studio
Einsatz E/A-Peripherie > Frequenzmessung
Belegung
Kanal 0: Zählerwert / Frequenzwert
Kanal 1: Zählerwert / Frequenzwert
Kanal 2: Zählerwert / Frequenzwert
Kanal 3: Zählerwert / Frequenzwert
Belegung
reserviert
reserviert
reserviert
reserviert
295
