VIPA System MICRO

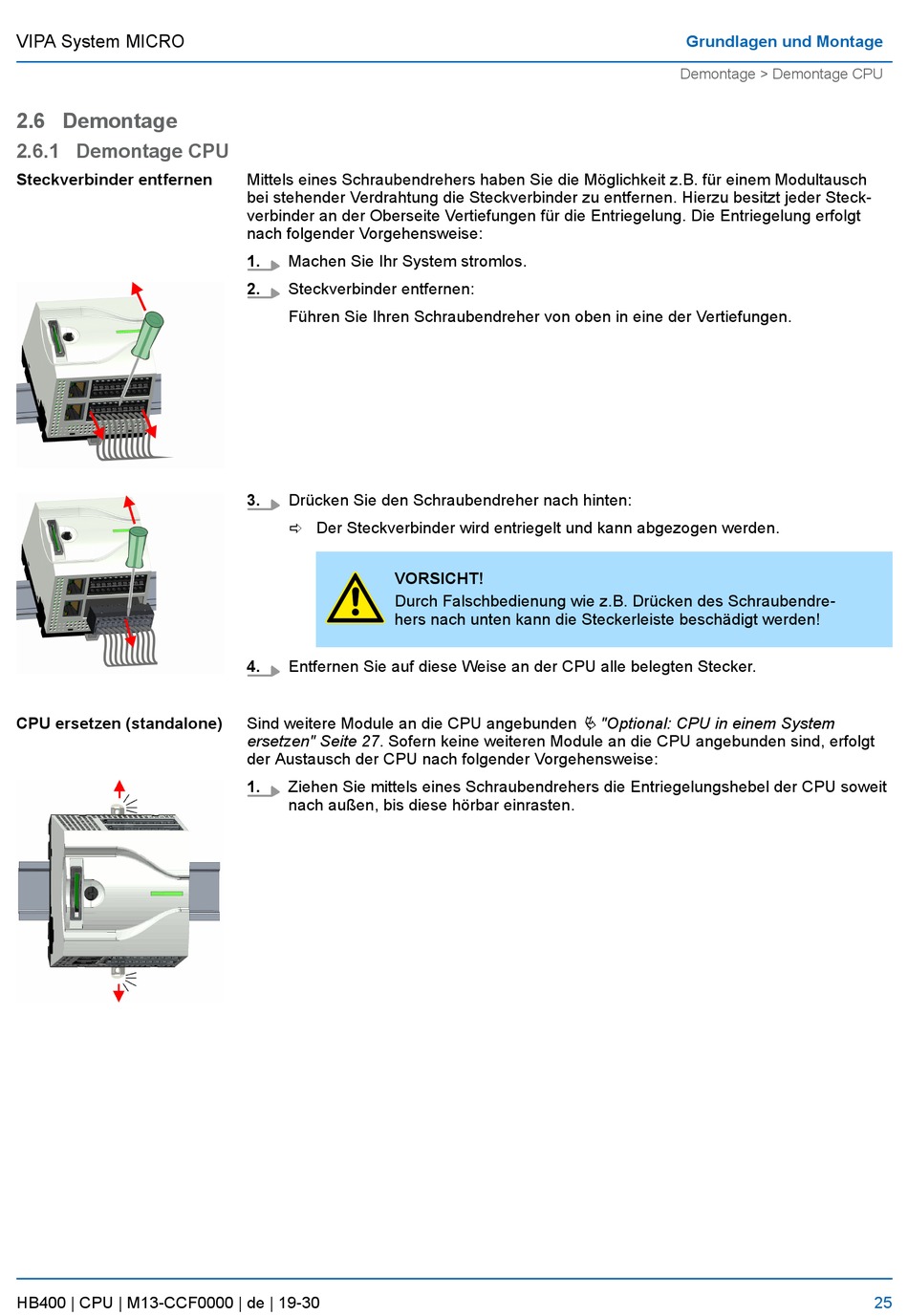

2.6 Demontage
2.6.1 Demontage CPU
Steckverbinder entfernen
CPU ersetzen (standalone)
HB400 | CPU | M13-CCF0000 | de | 19-30
Mittels eines Schraubendrehers haben Sie die Möglichkeit z.B. für einem Modultausch
bei stehender Verdrahtung die Steckverbinder zu entfernen. Hierzu besitzt jeder Steck-
verbinder an der Oberseite Vertiefungen für die Entriegelung. Die Entriegelung erfolgt
nach folgender Vorgehensweise:
1.
Machen Sie Ihr System stromlos.
2.
Steckverbinder entfernen:
Führen Sie Ihren Schraubendreher von oben in eine der Vertiefungen.
3.
Drücken Sie den Schraubendreher nach hinten:
ð Der Steckverbinder wird entriegelt und kann abgezogen werden.
VORSICHT!
Durch Falschbedienung wie z.B. Drücken des Schraubendre-
hers nach unten kann die Steckerleiste beschädigt werden!
4.
Entfernen Sie auf diese Weise an der CPU alle belegten Stecker.
Sind weitere Module an die CPU angebunden
ersetzen" Seite 27. Sofern keine weiteren Module an die CPU angebunden sind, erfolgt
der Austausch der CPU nach folgender Vorgehensweise:
1.
Ziehen Sie mittels eines Schraubendrehers die Entriegelungshebel der CPU soweit
nach außen, bis diese hörbar einrasten.
Grundlagen und Montage
Demontage > Demontage CPU
Ä "Optional: CPU in einem System
25
