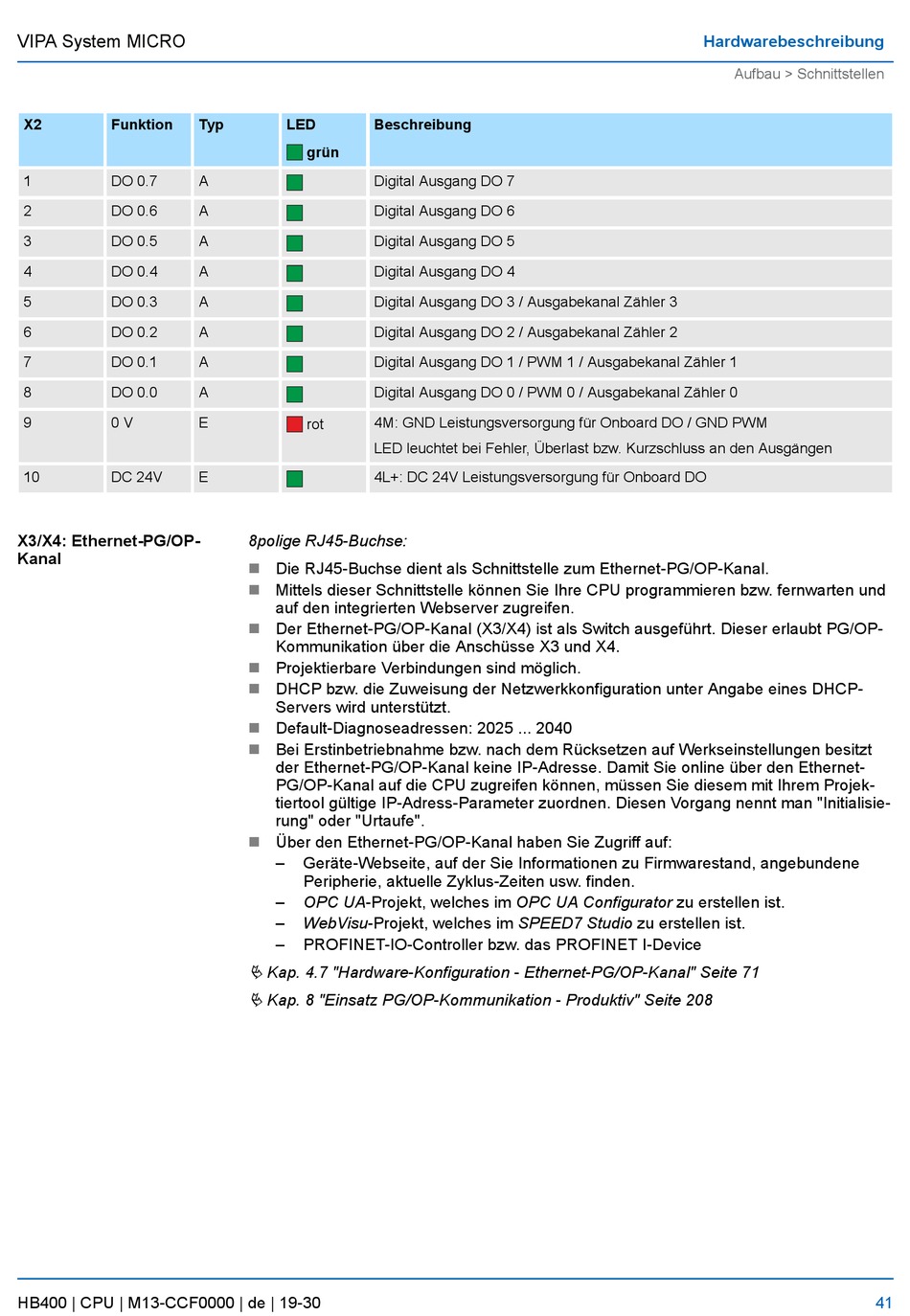

VIPA System MICRO
X2
Funktion
1
DO 0.7
2
DO 0.6
3
DO 0.5
4
DO 0.4
5
DO 0.3
6
DO 0.2
7
DO 0.1
8
DO 0.0
9
0 V
10
DC 24V
X3/X4: Ethernet-PG/OP-
Kanal
HB400 | CPU | M13-CCF0000 | de | 19-30
Typ
LED
grün
A
A
A
A
A
A
A
A
E
rot
E
8polige RJ45-Buchse:
Die RJ45-Buchse dient als Schnittstelle zum Ethernet-PG/OP-Kanal.
n
n
Mittels dieser Schnittstelle können Sie Ihre CPU programmieren bzw. fernwarten und
auf den integrierten Webserver zugreifen.
n
Der Ethernet-PG/OP-Kanal (X3/X4) ist als Switch ausgeführt. Dieser erlaubt PG/OP-
Kommunikation über die Anschüsse X3 und X4.
n
Projektierbare Verbindungen sind möglich.
n
DHCP bzw. die Zuweisung der Netzwerkkonfiguration unter Angabe eines DHCP-
Servers wird unterstützt.
n
Default-Diagnoseadressen: 2025 ... 2040
n
Bei Erstinbetriebnahme bzw. nach dem Rücksetzen auf Werkseinstellungen besitzt
der Ethernet-PG/OP-Kanal keine IP-Adresse. Damit Sie online über den Ethernet-
PG/OP-Kanal auf die CPU zugreifen können, müssen Sie diesem mit Ihrem Projek-
tiertool gültige IP-Adress-Parameter zuordnen. Diesen Vorgang nennt man "Initialisie-
rung" oder "Urtaufe".
n
Über den Ethernet-PG/OP-Kanal haben Sie Zugriff auf:
Geräte-Webseite, auf der Sie Informationen zu Firmwarestand, angebundene
Peripherie, aktuelle Zyklus-Zeiten usw. finden.
OPC UA-Projekt, welches im OPC UA Configurator zu erstellen ist.
WebVisu-Projekt, welches im SPEED7 Studio zu erstellen ist.
PROFINET-IO-Controller bzw. das PROFINET I-Device
Ä Kap. 4.7 "Hardware-Konfiguration - Ethernet-PG/OP-Kanal" Seite 71
Ä Kap. 8 "Einsatz PG/OP-Kommunikation - Produktiv" Seite 208
Beschreibung
Digital Ausgang DO 7
Digital Ausgang DO 6
Digital Ausgang DO 5
Digital Ausgang DO 4
Digital Ausgang DO 3 / Ausgabekanal Zähler 3
Digital Ausgang DO 2 / Ausgabekanal Zähler 2
Digital Ausgang DO 1 / PWM 1 / Ausgabekanal Zähler 1
Digital Ausgang DO 0 / PWM 0 / Ausgabekanal Zähler 0
4M: GND Leistungsversorgung für Onboard DO / GND PWM
LED leuchtet bei Fehler, Überlast bzw. Kurzschluss an den Ausgängen
4L+: DC 24V Leistungsversorgung für Onboard DO
Hardwarebeschreibung
Aufbau > Schnittstellen
