EINBAU- UND MONTAGEANLEITUNG
KESSEL-Badablauf „DER ULTRAFLACHE"
Auslauf seitlich DN 50 / DN 70

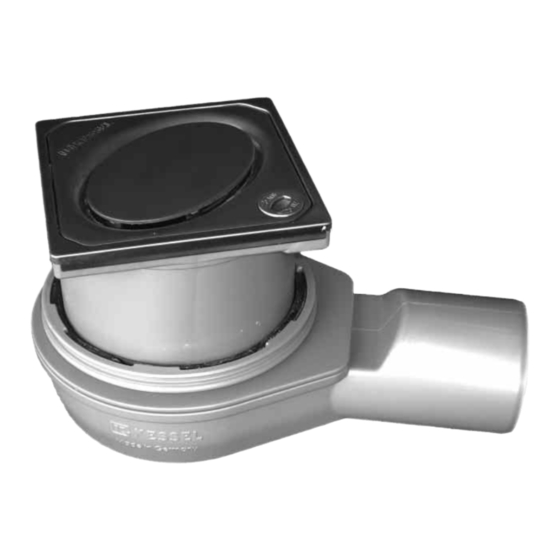

Abb. zeigt Art.-Nr. 45770.64
Mit KESSEL-typischen Vorteilen
•
Niedrigste Einbauhöhe
•
Drehbares und um 50 mm stufenlos
höhenverstellbares Aufsatzstück
•
Optimale Rohrreinigung durch Herausnehmen
des Geruchverschlusses
•
Einfacher Einbau
•
kombinierbar mit KESSEL-Designrosten und
Lock&Lift System (Verriegelung)
Dehnfuge zwischen Endbelag und Aufsatzstück
legen.
Änderungsstand: 08/ 2007-HG
Sachnummer:
362-915
Werbung
Verwandte Anleitungen für Kessel DER ULTRAFLACHE
Inhaltszusammenfassung für Kessel DER ULTRAFLACHE
- Seite 1 EINBAU- UND MONTAGEANLEITUNG KESSEL-Badablauf „DER ULTRAFLACHE“ Auslauf seitlich DN 50 / DN 70 Mit KESSEL-typischen Vorteilen • Niedrigste Einbauhöhe • Drehbares und um 50 mm stufenlos höhenverstellbares Aufsatzstück • Optimale Rohrreinigung durch Herausnehmen des Geruchverschlusses • Einfacher Einbau • kombinierbar mit KESSEL-Designrosten und Lock&Lift System (Verriegelung)
-
Seite 2: Produktbeschreibung
Produktbeschreibung Art.-Nr. 45700 AufsatzstŸck drehbar, stufenlos hšhen- verstellbar um 50 mm. Auf Boden- niveau anpassbar, minimale Einbau- hšhe durch AbsŠgen Herausnehmbarer Geruchverschluss Grundkšrper AusbaufŠhig und kombinierbar mit ErgŠnzungsbauteilen (siehe RŸckseite) Art.-Nr. 45770... - Seite 3 Bei Inbetriebnahme ist darauf zu achten, da§ der Geruchverschlu§ vollstŠndig mit Wasser gefŸllt ist. Bitte kontrollieren Sie den Wasserstand in regelmŠ§igen AbstŠnden, um eine GeruchsbelŠstigung zu vermeiden! Sollte ein regelmŠ§iger Wassernachflu§ nicht mšglich sein, dann kann alternativ die wasserlose Geruchssperre KESSEL-Multistop (Art.-Nr. 48500) nachgerŸstet werden. Reinigung Nach Abnehmen des Rostes und Herausnehmen des Geruchverschlusses ist eine optimale Rohrreinigung mšglich.
- Seite 4 Einbauvorschlag Abb. zeigt Art.-Nr. 45700.63 KESSEL-Grundkörper „Der Ultraflache“ Geruchverschluss Aufsatzstück Rost mit Schlitz-Design Lippendichtung...
- Seite 5 Einbauvorschlag Abb. zeigt Art.-Nr. 45770.63 KESSEL-Grundkörper „Der Ultraflache“ Geruchverschluss Aufsatzstück Rost mit Schlitz-Design Lippendichtung...
- Seite 6 Systemzubehör Schemadarstellung des kompletten Baukastensystems. Grundkörper aus PP (siehe 2. Seite) Aufsatzstück 48201 DN 50, 45700 mit Schlitz-Design-Rost, 120 x 120 mm DN 70 45770 Aufsatzstück 48202 mit Oval-Design-Rost, 120 x 120 mm Lippendichtung 049-012 fŸr ZwischenstŸck Aufsatzstück aus ABS 48193 mit Schlitzrost, 150 x 150 mm aus ABS Verlängerungsstück aus ABS...
