keine Zugluft (zum Beispiel offene Türen oder Fenster);
keine unmittelbare Nähe zu Heiz- und Kühlquellen;
der Regler darf an keiner Außenwand installiert werden;
der Regler muss in einer Höhe von ca. 1,5 m vom Boden montiert sein.
3.3

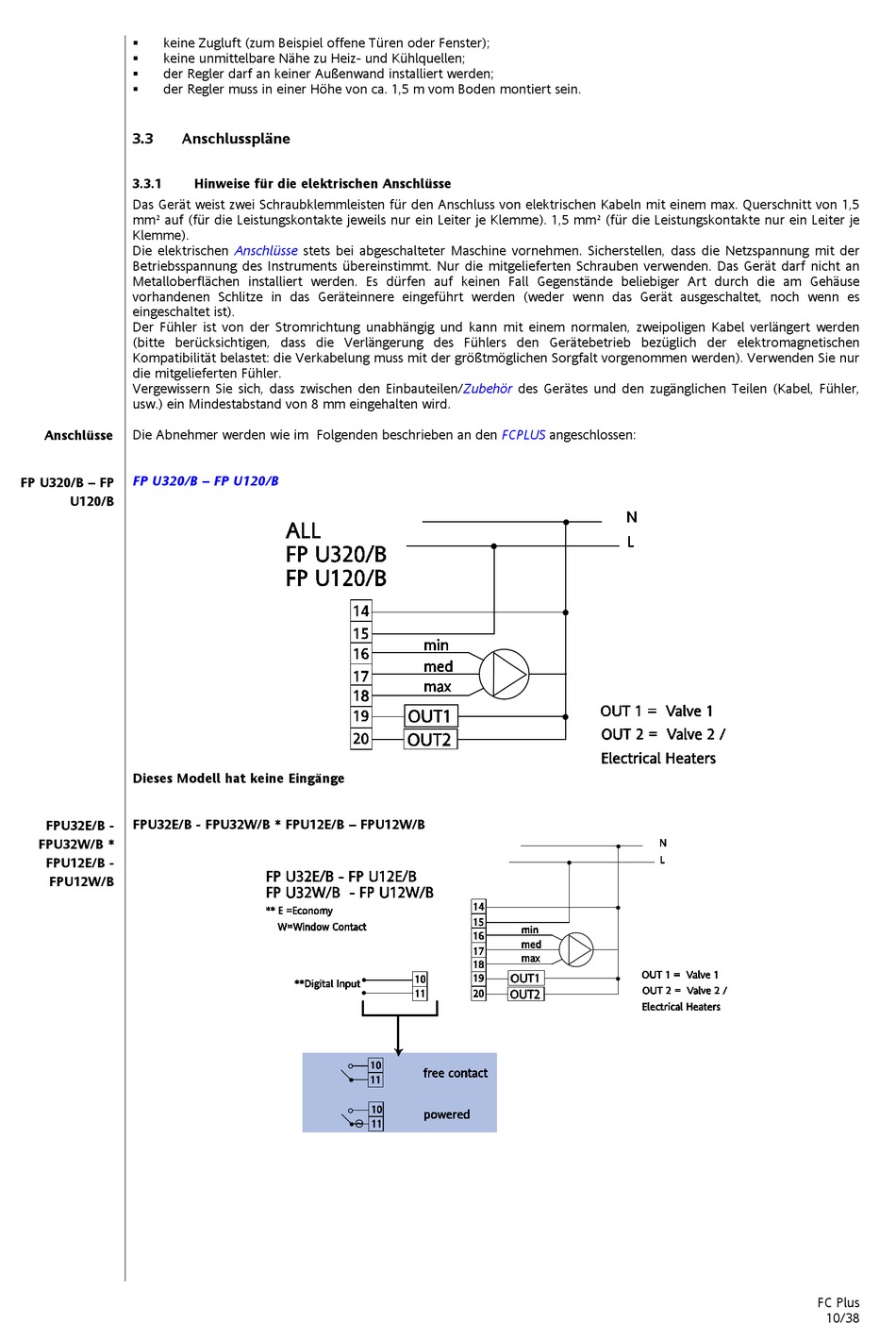

Anschlusspläne
3.3.1
Das Gerät weist zwei Schraubklemmleisten für den Anschluss von elektrischen Kabeln mit einem max. Querschnitt von 1,5
mm² auf (für die Leistungskontakte jeweils nur ein Leiter je Klemme). 1,5 mm² (für die Leistungskontakte nur ein Leiter je
Klemme).
Die elektrischen
Betriebsspannung des Instruments übereinstimmt. Nur die mitgelieferten Schrauben verwenden. Das Gerät darf nicht an
Metalloberflächen installiert werden. Es dürfen auf keinen Fall Gegenstände beliebiger Art durch die am Gehäuse
vorhandenen Schlitze in das Geräteinnere eingeführt werden (weder wenn das Gerät ausgeschaltet, noch wenn es
eingeschaltet ist).
Der Fühler ist von der Stromrichtung unabhängig und kann mit einem normalen, zweipoligen Kabel verlängert werden
(bitte berücksichtigen, dass die Verlängerung des Fühlers den Gerätebetrieb bezüglich der elektromagnetischen
Kompatibilität belastet: die Verkabelung muss mit der größtmöglichen Sorgfalt vorgenommen werden). Verwenden Sie nur
die mitgelieferten Fühler.
Vergewissern Sie sich, dass zwischen den
usw.) ein Mindestabstand von 8 mm eingehalten wird.
Anschlüsse
Die Abnehmer werden wie im Folgenden beschrieben an den
FP U320/B – FP U120/B
FP U320/B – FP
U120/B
Dieses Modell hat keine Eingänge
FPU32E/B - FPU32W/B * FPU12E/B – FPU12W/B
FPU32E/B -
FPU32W/B *
FPU12E/B -
FPU12W/B
Hinweise für die elektrischen Anschlüsse
Anschlüsse
stets bei abgeschalteter Maschine vornehmen. Sicherstellen, dass die Netzspannung mit der
Einbauteilen/Zubehör
des Gerätes und den zugänglichen Teilen (Kabel, Fühler,
FCPLUS
angeschlossen:
FC Plus
10/38
