CAME V6000 Montageanleitung Seite 3

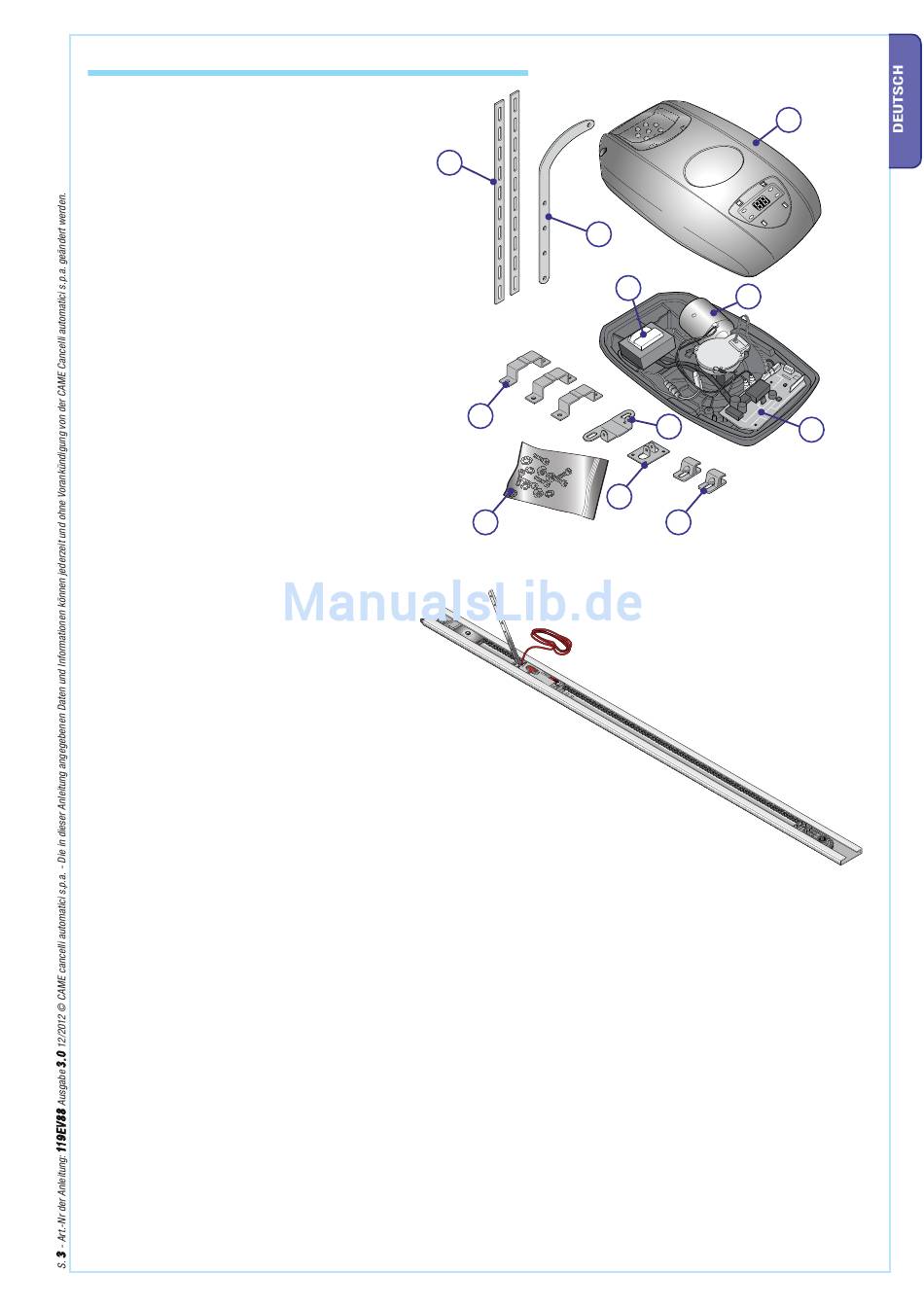

Beschreibung der Bestandteile
ANTRIEBSEINHEIT
1. Deckel
2. Antriebseinheit
3. Trafo
4. Steuerung
5. Standard-Antriebsstange
6. Gelochte Befestigungsstange (2 Stck.)
7. Haltebeschlag (2 Stck.)
8. U-Halterung (3 Stck.)
9. Haltebeschlag Führschiene
10. Torbeschlag
11. Beutel Schrauben
BEUTEL SCHRAUBEN
Sechskant-Schneidschraube M6x15 (8 Stck.)
Schraube mit Sechskant-Mutter M6x80 (1 Stck.)
Einsatzteil (Ø8x25) (1 Stck.)
Stift 3x20 (1 Stck.)
Zahnring (1 Stck.)
Schraube mit Sechskant-Mutter und Unterlegscheibe
M8.20 (4 Stck.)
GLEITSCHIENEN
V06001 - Kettenführschiene L = 3.02 m
- Schwingtore mit Ausgleichsgewicht bis 2,40 m Höhe;
- Schwingtore mit Federausgleich bis 2,25 m Höhe;
- Sektionaltore* bis 2,20 m Höhe.
V06002 - Kettenführschiene L = 3.52 m:
- Schwingtore mit Federausgleich bis 2,75 m Höhe;
- Sektionaltore* bis 2,70 m Höhe;
V06003- Kettenführschiene L = 4.02 m:
- für Schwingtore mit Federausgleich bis 3,25 m Höhe;
- für Sektionaltore* bis 3,20 m Höhe;
V06011 - Riemenführschiene L = 3.02 m
- Schwingtore mit Ausgleichsgewicht bis 2,40 m Höhe;
- Schwingtore mit Federausgleich bis 2,25 m Höhe;
- Sektionaltore* bis 2,20 m Höhe.
V06012 - Riemenführschiene L = 3.52 m:
- Schwingtore mit Federausgleich bis 2,75 m Höhe;
- Sektionaltore* bis 2,70 m Höhe;
V06013 - Riemenführschiene L = 4.02 m:
- für Schwingtore mit Federausgleich bis 3,25 m Höhe;
- für Sektionaltore* bis 3,20 m Höhe;
* siehe Abschnitt "5.4 Montagebeispiele".
Die Packung der vormontierten Führschiene enthält:
• Führschiene (1 Stck.)
• Kette oder Riemen (1 Stck.)
• Gleitwagen (1 Stck.)
• Gleitarm (1 Stck.)
• Notentriegelungskordel (1 Stck.)
6
5
8
10
11
1
3
2
9
7
4
