Verlegung Der Verbindungsleitungen; Montage Der Aufsatzstücke - Kessel INNO-CLEAN+ Anleitung Für Einbau, Bedienung Und Wartung

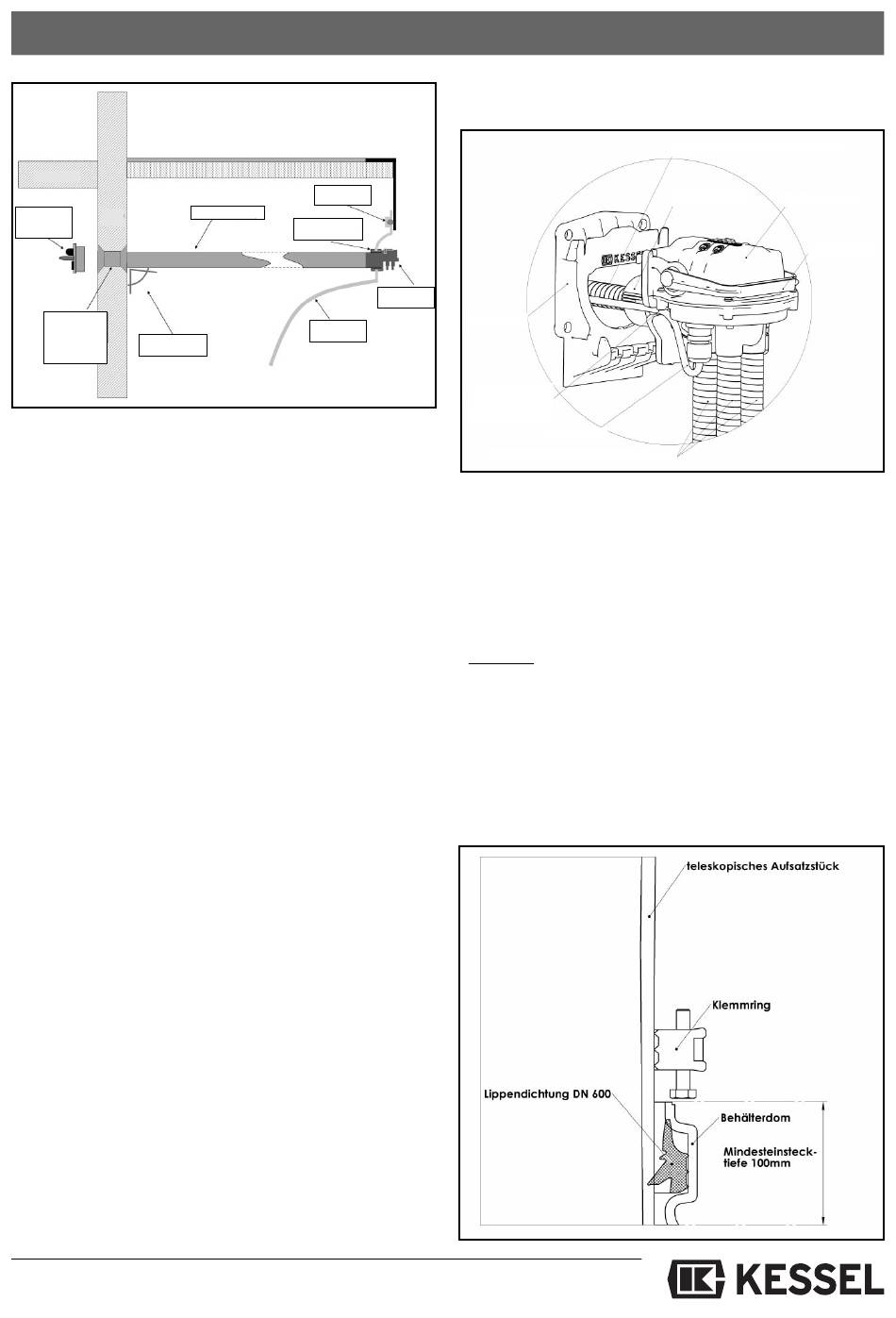

Betondecke
Keller-
Kabelleerrohr-
wand
abdichtung
Art. Nr. 97 711
handelsübliche
Wanddurch-
führung z. B.
Fa. Steelter oder Gefälle mind. 2°
fallend zum Behälter
Fa. DOYMA
DN 100
SEL (Kabelleerrohrabdichtung Art.-Nr. 97711) zum Schutz
vor Geruchsbelästigungen eingesetzt werden.
Richtungsänderungen sollten über Bogenformstücke mit
maximal 30° Abwinkelung realisiert werden.
Achtung: Alle Leitungen sollten temporär bis zum endgül-
tigen Anschluß, mit Klebeband verschlossen werden, um
Schmutzeintrag während des Durchschiebens zu vermeiden.
Bemerkung:
Die Behälter können im Bereich der Dome angebohrt wer-
den, um zusätzliche Anschluß- und Lüftungsleitungen her-
zustellen. Hierzu sind Original-Bohrkronen und Rohrdurch-
führungsdichtungen von KESSEL zu verwenden (KESSEL-
Bohrkronen DN 50 - DN 150, Art.-Nr. 50100,
KESSEL-Rohrdurchführungsabdichtungen:
DN 50 Art.-Nr. 850114
DN 70 Art.-Nr. 850116
DN 100 Art.-Nr. 850117
DN 125 Art.-Nr. 850118
DN 150 Art.-Nr. 850119)
Die Bohrungen sollten auf möglichst planen Flächen er-
folgen. Für eine optimale Abdichtung der Bohrung sollte der
Abstand zwischen dem Rand der Bohrung und unebener
Kontur mindestens 15 mm betragen, damit die Dichtung um-
laufend gleichmäßig um die Bohrung anliegt.
• Entlüftung
Die Be- und Entlüftung der Anlage erfolgt über eine Lüftungs-
leitung der Größe DN 100 und wird an der entsprechenden Öff-
nung am Dom angeschlossen. Eine zusätzliche Lüftungslei-
tung kann am Dom angeschlossen werden (siehe Abb. S. 5).
Hierzu ist die entsprechende Bohrkrone und Rohrdurch-
führungsdichtung von KESSEL zu verwenden . KESSEL emp-
fiehlt die Verwendung eines Aktivkohlefilters zur Vermeidung
von Geruchsbelästigung.
4.8 Verlegung der Verbindungsleitungen zur Steuer-
einheit (Belüftungsschlauch und Steuerleitung)
Die Steuerleitung, sowie der Belüftungsschlauch sind zwi-
4. Einbau und Montage
Dichtung
Art.-Nr. 860 116
KG-Rohr DN 100
Dichtung für
Rohrdurchführung
Behälterwand
Inno-Clean
17
schen Ventilblock und Steuereinheit im Kabelleerrohr zu ver-
legen ( siehe Vorgehen).
Ventilblock
Inno-Clean
Adapterplatte
Lasche zum
Einhängen der
Steuerleitung
Steuerleitung
Luftschläuche zu den Drucklufthebern
Vorgehen:
- Öffnen des Verriegelungsbügels am Ventilblock im Behälter
- Entnahme des Ventilblocks von der Adapterplatte
- grauen Belüftungsschlauch und Steuerleitung durch das
Kabelleerrohr ziehen
- Belüftungsschlauch mittels Schnellverbinder am Ventil-
block anschließen (siehe 4.11 Punkt 5)
- Ventilblock auf Adapterplatte einsetzen
- Achtung: Steuerleitung muss in vorgesehene Lasche ein-
geklipst werden (siehe Abb.) um ein korrektes Verriegeln
mit der Adapterplatte zu gewährleisten.
- Ventilblock auf korrekten Sitz prüfen und Verriegelungs-
bügel schließen
4.9 Montage der Aufsatzstücke
Zuerst die Dichtung (siehe Zeichnung 4.9) in die vorgesehe-
ne Sicke im Dom einlegen.
Luftschlauch zum Verdichter
Schnellverbinder
Ventilblock
Verriegelungs-
bügel
