ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL-Fettabscheider Euro „G"
NS 7-20 zum Erdeinbau
KESSEL - Fettabscheider Euro „G"
nach EN 1825
NS 7-20 zum Einbau ins Erdreich
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 2015/04
Inbetriebnahme
Datum
Einweisung
Ort
D
GB
NL
F
Art.-Nr. 93007/120 (B/D)
Art.-Nr. 93010/120 (B/D)
Art.-Nr. 93015/120 (B/D)
Art.-Nr. 93020/120 (B/D)
Produktvorteile
entsprechend EN 1825
einfache und schnelle
Montage
geringes Gewicht
100% Beständigkeit
gegenüber aggressiven
Fettsäuren
leichter Transport
teleskopisches Aufsatzstück
zur Anpassung an das
Bodenniveau
Zulassungsnummer
Z-54.1-440
Stempel Fachbetrieb
Sach-Nr. 010-224
Seite 1
Page 21
Pagina 41
Page 61
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kessel Euro G NS 7
Inhaltszusammenfassung für Kessel Euro G NS 7

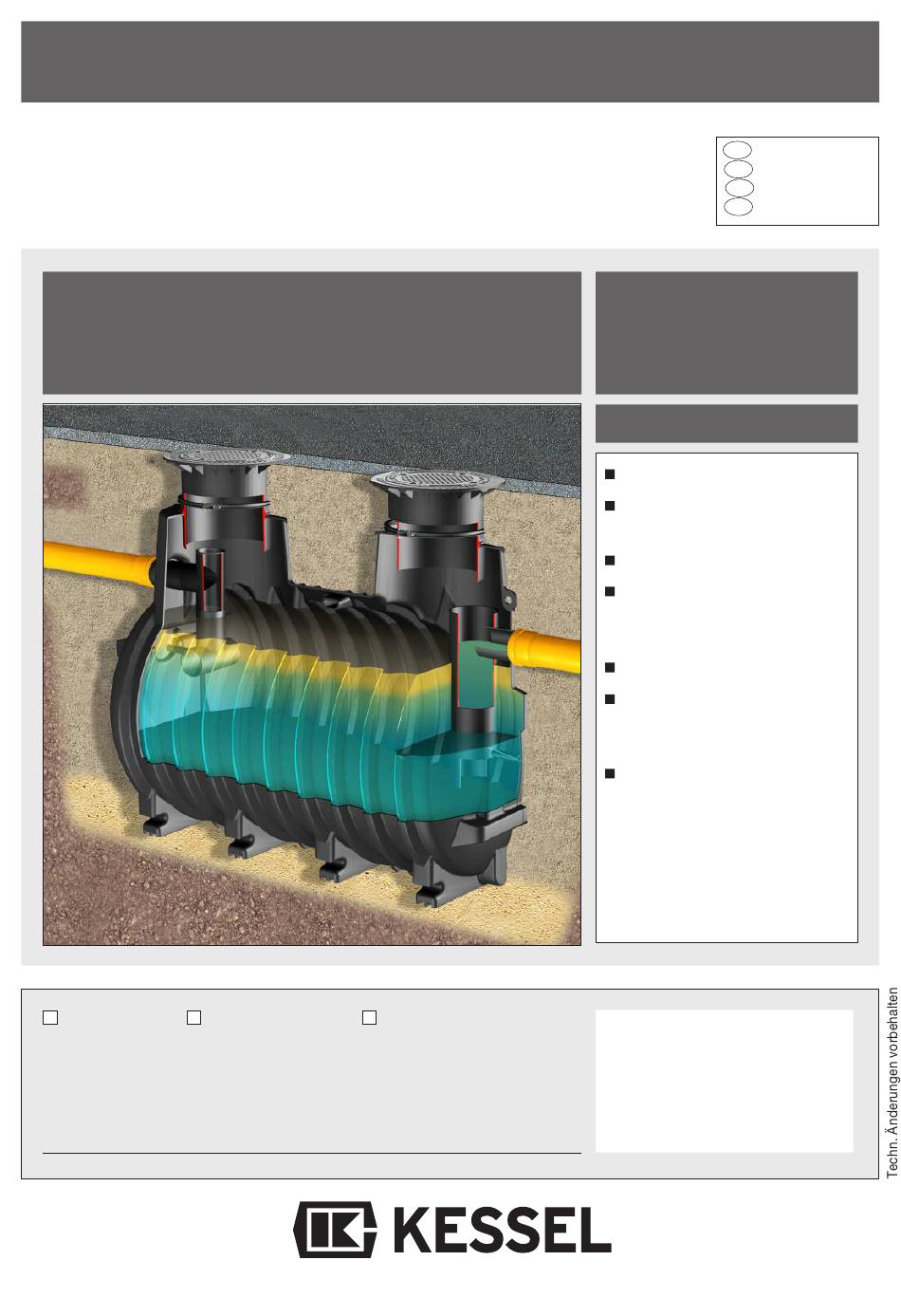

- Seite 1 KESSEL-Fettabscheider Euro „G“ Seite 1 Page 21 Pagina 41 NS 7-20 zum Erdeinbau Page 61 KESSEL - Fettabscheider Euro „G“ Art.-Nr. 93007/120 (B/D) Art.-Nr. 93010/120 (B/D) nach EN 1825 Art.-Nr. 93015/120 (B/D) NS 7-20 zum Einbau ins Erdreich Art.-Nr. 93020/120 (B/D)
