Mastmontage
Das Gerät wird mit dem beiliegenden Edelstahl-Montageband am Mast montiert.
Gummi-
dichtung
Kabeldurchführung
2.4.3. Anschluss
Die Anschlussklemme befindet sich im Gehäuseunterteil.
Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
8
Installation und Inbetriebnahme

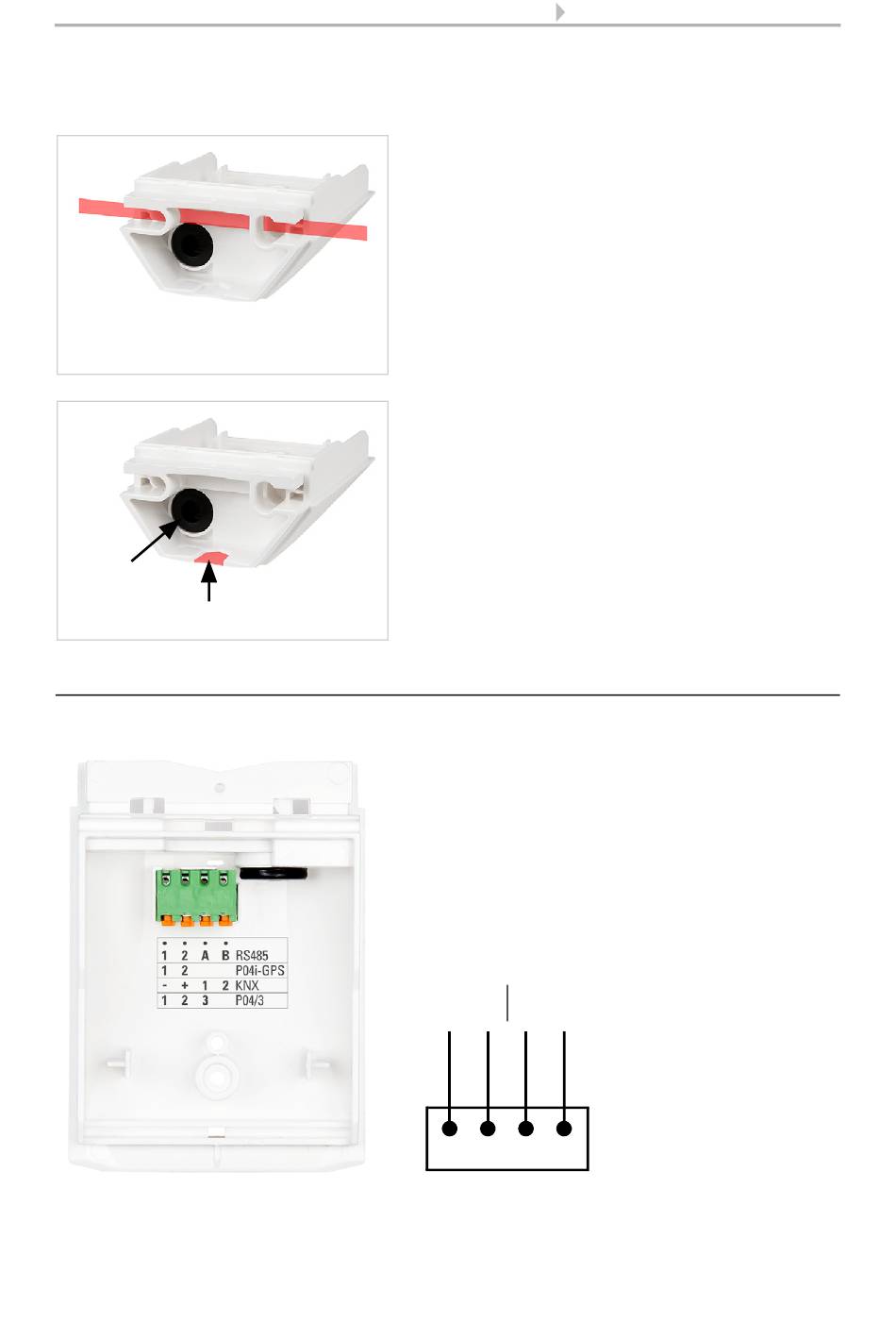

Abb. 11
Führen Sie das Montageband durch die Ösen
im Gehäuseunterteil.
Abb. 12
Brechen Sie die Kabeldurchführung aus.
Führen Sie das Anschlusskabel durch die
Gummidichtung.
Abb. 13
Schließen Sie
KNX-Daten (+|-) und
Spannung (12...40 V DC, 12...28 V AC, 1|2)
an der Anschlussklemme an.
Die Klemmenbelegung der Spannungsver-
sorgung ist polungsunabhängig.
KNX
Spannung
-
+
1
2
-
+
1
2
