Elsner KNX R sl Technische Daten Und Installationshinweise Seite 7

Kabeldurchführung
Gummi-
dichtung
Bohrschema
ACHTUNG! Ausdruck Datenblatt nicht in Originalgröße! Der Lieferung liegt ein sepa-
rater, maßstabsgerechter Bohrplan bei, der als Schablone verwendet werden kann.
A
Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
7

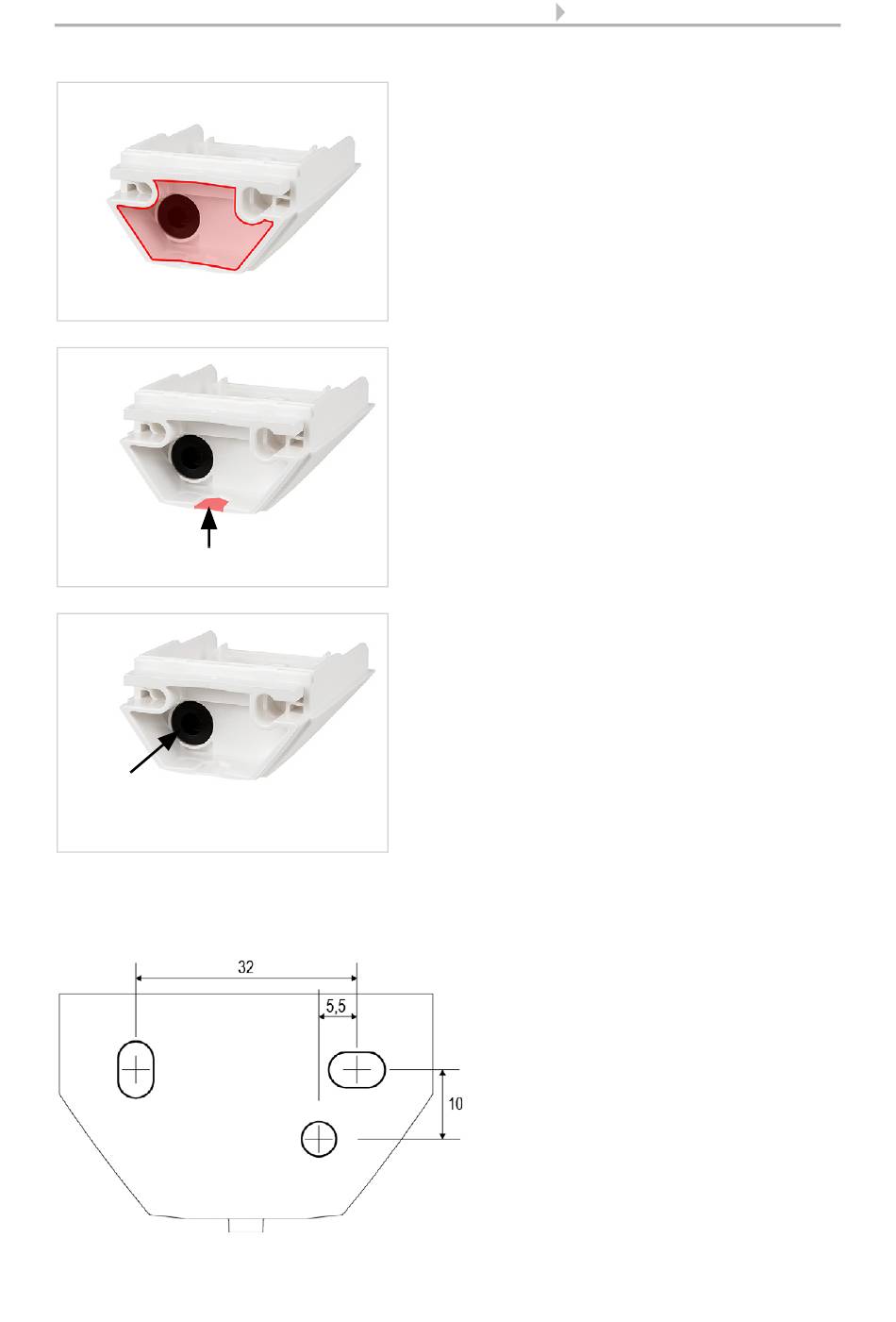

Abb. 8 a+b
a) Wenn das Anschlusskabel verdeckt in-
b) Wenn das Anschlusskabel aufputz verlegt
Abb. 9
Führen Sie das Anschlusskabel durch die
Gummidichtung.
B
C
Installation und Inbetriebnahme
stalliert werden soll, muss das Kabel im
Bereich der Gehäuserückseite aus der
Wand kommen (markierter Bereich).
ist, wird die Kabeldurchführung ausge-
brochen. Das Kabel wird dann an der Ge-
häuseunterseite ins Gerät geführt.
Abb. 10
Maße in mm. Technisch bedingte
Abweichungen möglich
A/B 2× Langloch 8 mm × 5,5 mm
C Position des Kabeldurchlasses
(Gummidichtung) im Gehäuse
