2.4.1. Montagevorbereitung
2.4.2. Anbringen des Unterteils mit Halterung
Montieren Sie nun zunächst das Gehäuseunterteil mit der integrierten Halterung für
die Wand- oder Mastmontage.
Wandmontage
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge-
eignet ist.
Langlöcher
Niederschlagssensor KNX R sl • Stand: 05.11.2014 • Technische Änderungen und Irrtümer vorbehalten.
6
Installation und Inbetriebnahme

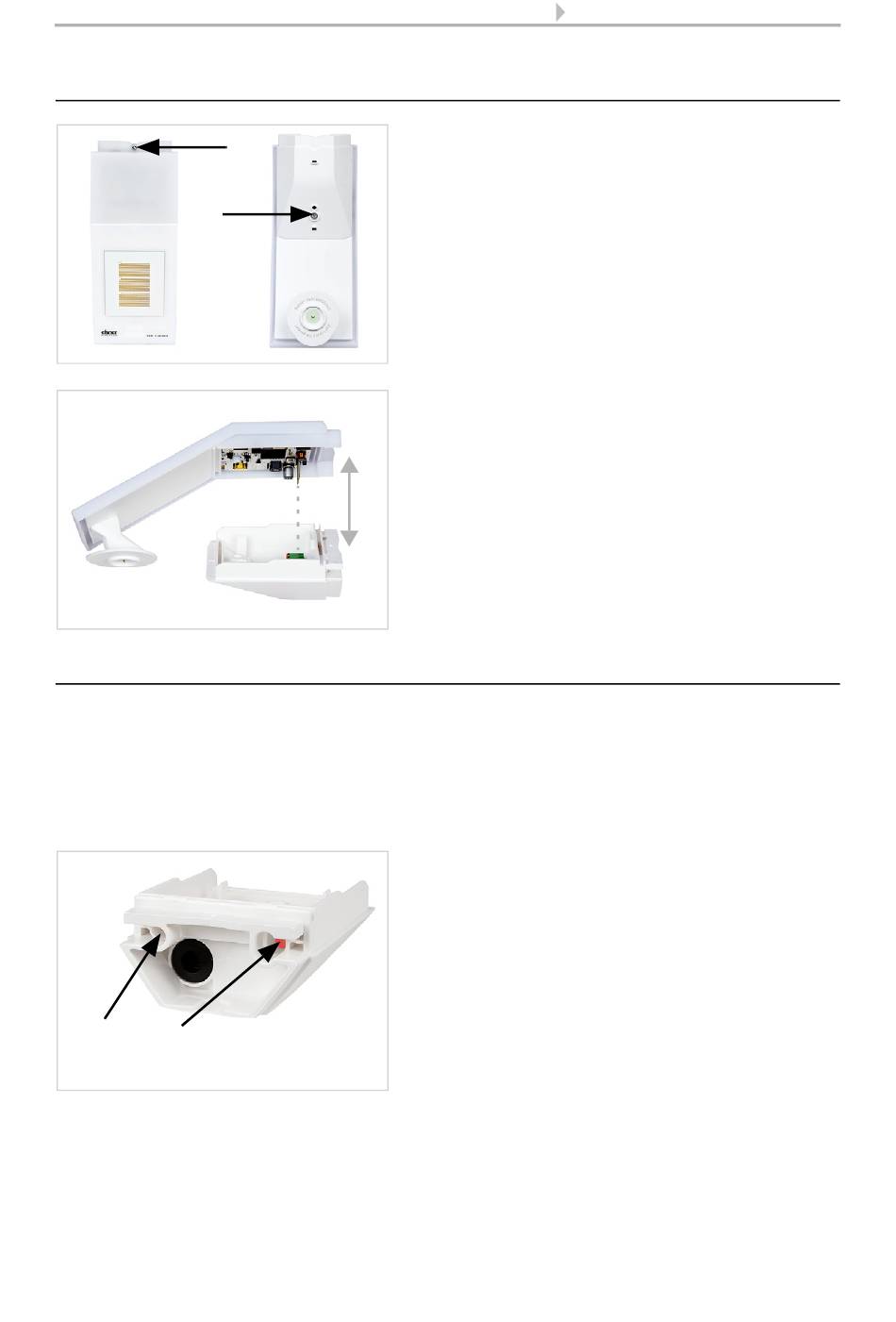

Abb. 5
Lösen Sie die beiden Schrauben an Deckel
(oben) und Unterteil (unten) mit einem Torx-
Schraubendreher der Größe 6.
Abb. 6
Ziehen Sie Deckel und Unterteil gerade aus-
einander. Dabei wird die Steckverbindung
zwischen der Platine im Deckel und der An-
schlussbuchse im Unterteil gelöst.
Abb. 7
Das Gerät wird mit zwei Schrauben montiert.
Brechen Sie die beiden Langlöcher im Gehäu-
seunterteil aus.
