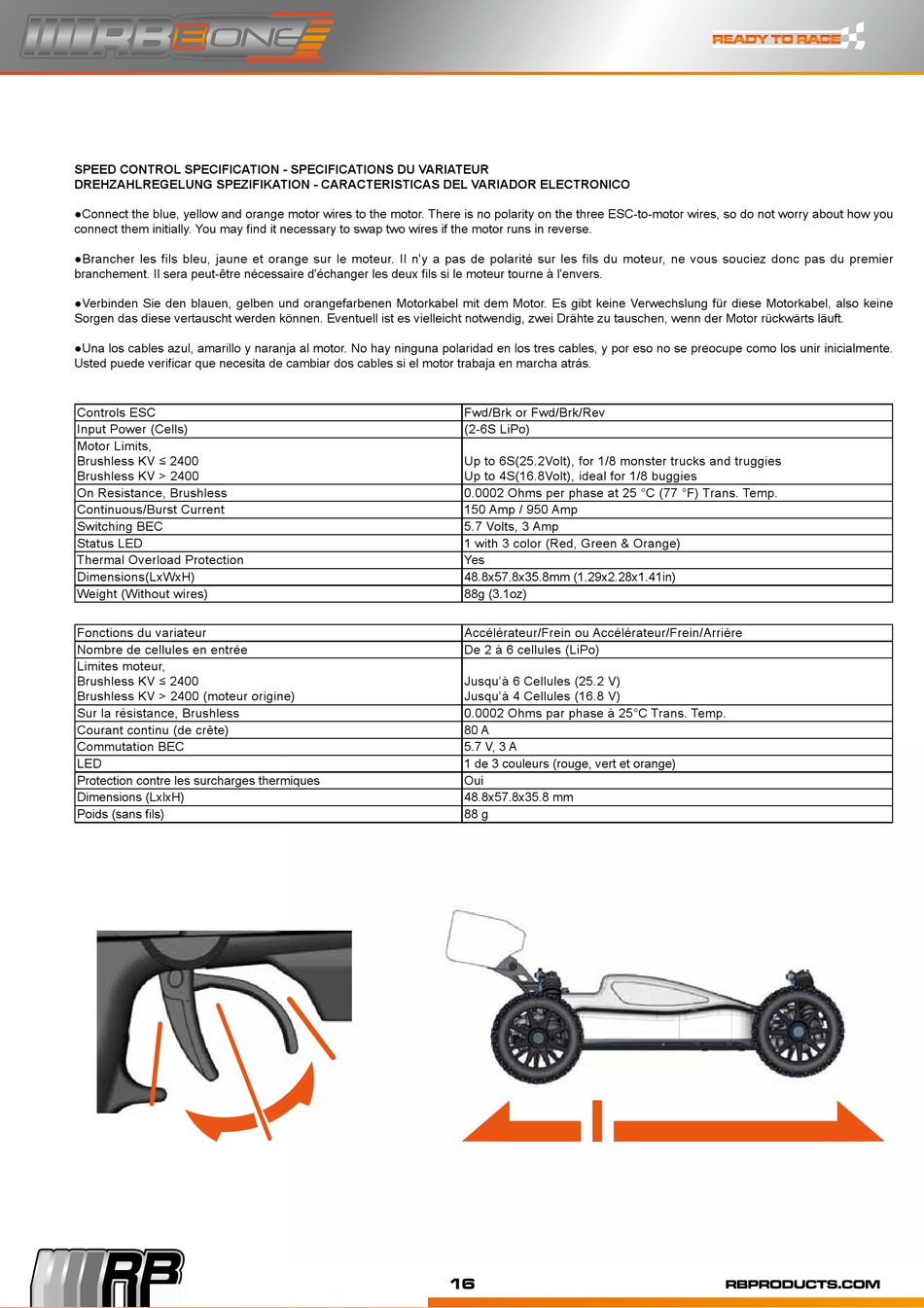

SPEED CONTROL SPECIFICATION - SPECIFICATIONS DU VARIATEUR
DREHZAHLREGELUNG SPEZIFIKATION - CARACTERISTICAS DEL VARIADOR ELECTRONICO
●Connect the blue, yellow and orange motor wires to the motor. There is no polarity on the three ESC-to-motor wires, so do not worry about how you
connect them initially. You may find it necessary to swap two wires if the motor runs in reverse.
●Brancher les fils bleu, jaune et orange sur le moteur. Il n'y a pas de polarité sur les fils du moteur, ne vous souciez donc pas du premier
branchement. Il sera peut-être nécessaire d'échanger les deux fils si le moteur tourne à l'envers.
●Verbinden Sie den blauen, gelben und orangefarbenen Motorkabel mit dem Motor. Es gibt keine Verwechslung für diese Motorkabel, also keine
Sorgen das diese vertauscht werden können. Eventuell ist es vielleicht notwendig, zwei Drähte zu tauschen, wenn der Motor rückwärts läuft.
●Una los cables azul, amarillo y naranja al motor. No hay ninguna polaridad en los tres cables, y por eso no se preocupe como los unir inicialmente.
Usted puede verificar que necesita de cambiar dos cables si el motor trabaja en marcha atrás.
Controls ESC
Input Power (Cells)
Motor Limits,
Brushless KV ≤ 2400
Brushless KV > 2400
On Resistance, Brushless
Continuous/Burst Current
Switching BEC
Status LED
Thermal Overload Protection
Dimensions(LxWxH)
Weight (Without wires)
Fonctions du variateur
Nombre de cellules en entrée
Limites moteur,
Brushless KV ≤ 2400
Brushless KV > 2400 (moteur origine)
Sur la résistance, Brushless
Courant continu (de crête)
Commutation BEC
LED
Protection contre les surcharges thermiques
Dimensions (LxlxH)
Poids (sans fils)
Fwd/Brk or Fwd/Brk/Rev
(2-6S LiPo)
Up to 6S(25.2Volt), for 1/8 monster trucks and truggies
Up to 4S(16.8Volt), ideal for 1/8 buggies
0.0002 Ohms per phase at 25 °C (77 °F) Trans. Temp.
150 Amp / 950 Amp
5.7 Volts, 3 Amp
1 with 3 color (Red, Green & Orange)
Yes
48.8x57.8x35.8mm (1.29x2.28x1.41in)
88g (3.1oz)
Accélérateur/Frein ou Accélérateur/Frein/Arrière
De 2 à 6 cellules (LiPo)
Jusqu'à 6 Cellules (25.2 V)
Jusqu'à 4 Cellules (16.8 V)
0.0002 Ohms par phase à 25°C Trans. Temp.
80 A
5.7 V, 3 A
1 de 3 couleurs (rouge, vert et orange)
Oui
48.8x57.8x35.8 mm
88 g
16
