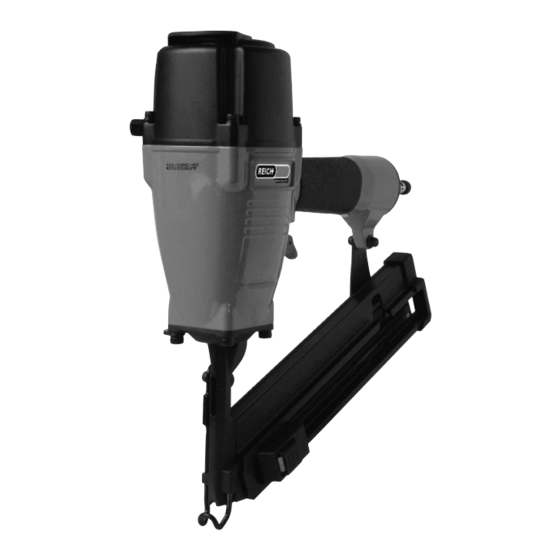

3722
ANKER-NAGLER
Die Gewährleistungsfrist beträgt 12 Monate ·
garantia es de 12 meses · De garantietermijn is 12 maanden · Il termine di garanzia è di 12 mesi · Takuu on voimassa
12 kuukautta Garantiperioden er 12 månder · Garanti 12 måneder · Garantiiaeg kehtib 12 kuud · Garantijos trukmė ·
12 mėnesiai Garantijas termiņš 12 mēneši · Garancija velja 12 mesecev · Gwarancja sprawności działania 12 miesice ·
A garanciaidő 12 hónap · Záručná lehota je 12 mesiacov · Záruční doba činí 12 měsíců · Jamstveni rok traje 12
mjeseca
de
Technische Daten_Ersatzteilliste
en
Technical data_spare parts
fr
Donnèes techniques_liste des pièces détachées
es
Datos tècnicos_piezas de repuesto
nl
Technischengegevens_onderdelenlijst
it
Dati tecnici_distinta parti di ricambio
fi
Käyttöohje suomeksi_varaosalista
dk
Tekniske data_reservedelsliste
sv
Tekniska data_reservdelsförteckning
sl
Tehnični podatki_seznam nadomestnih delov
pl
Dane techniczne_ lista części zamiennych
hu
Műszaki adatok_pótalkatrész lista
sk
Technické dáta_zoznam náhradných dielcov
cz
Technické údaje_náhradní díly
REICH
The guarantee period is 12 months
pro
R
kmreich.com
· Garantie 12 mois · El plazo de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Reich 3722
Inhaltszusammenfassung für Reich 3722
- Seite 1 3722 ANKER-NAGLER REICH kmreich.com Die Gewährleistungsfrist beträgt 12 Monate · The guarantee period is 12 months · Garantie 12 mois · El plazo de garantia es de 12 meses · De garantietermijn is 12 maanden · Il termine di garanzia è di 12 mesi · Takuu on voimassa 12 kuukautta Garantiperioden er 12 månder ·...
-
Seite 2: Technische Daten
40 3407 Der Geräuschpegel beim arbeiten kann 85 dB (a) überschreiten. Gehörschutz tragen! Messungen nach den Normen: EN 12549:1999. ** Messungen nach den Normen: ISo 8662-11:1999. LIEfERuMfaNG anker-Nagler allgemeine Betriebsanleitung für Nagler Technisches Datenblatt Transportkoffer Karl M. Reich Verbindungstechnik REICH ®... - Seite 3 (w) defekt. Gerät vom Kundendienst überprüfen lassen. Satz Verschleißteile Bestell-Nr. 73 8274 Bei Reparaturarbeiten oder Austausch von Teilen muss auf die Zylinderlauffläche und auf alle Gegenlaufflächen von O-Ringen das Spezialfett (Bestell-Nr. 68 3868) aufgetragen werden. Karl M. Reich Verbindungstechnik REICH ®...
-
Seite 4: Technical Data
(a). Wear ear protection! Measured values determined according to EN 12549:1999. ** Measured values determined according to ISo 8662-11:1999. SuPPLIED WITH anchoring Nailer Tool use and safety instructions Technical data sheet Transport case Karl M. Reich Verbindungstechnik REICH ®... - Seite 5 Set of wear-and-tear parts Code No. 73 8274 During repair replacement of parts the special grease (code no. 68 3868) must be applied to the surface of the cylinder and the counter surfaces of the O-rings. Karl M. Reich Verbindungstechnik REICH ®...
- Seite 6 NoISE/VIBRaTIoN INfoRMaTIoN le levier de détente et retirer l’appareil de la piece. Le clou à enforcer doit être introduit avec sa pointe Valeurs caractéristiques du briut * 3722 dans l’alésage prévu. Ne pas frapper en dirigeant la pointe sur la tôle.
-
Seite 7: Dérangements Et Remèdes
N° de cde. 73 8274 En cas de réparation ou remplacement des pièces il faut appliquer la graisse spéciale (No. de cde. 68 3868) à la surface du cylindre et à toutes les contresurfaces des joints toriques. Karl M. Reich Verbindungstechnik REICH ®... -
Seite 8: Información Sobre Ruidos Yvibraciones
85 dB (a). Usar protectores auditivos! Valores de medición determinados según EN 12549:1999. ** Valores de medición determinados según ISo 8662:11:1999. EQuIPaMIENTo STaNDaRD Clavadora de anclajes Instrucciones para el manejo Datos técnicos Maletín Karl M. Reich Verbindungstechnik REICH ®... -
Seite 9: Problemas Y Soluciones
N° ref. 73 8274 En caso de reparaciones o cambio de piezas es necesario engrasar la superficie de deslizamiento cilíndrica y todas las contrasuperficies de aros tóricos con la grasa especial (No. ref. 68 3868). Karl M. Reich Verbindungstechnik REICH ®... -
Seite 10: Informatie Over Geluid En Vibratie
Vernellingswaarde effectief (a) 4,41 m/s2 Tijdens het werken kan het geluidsniveau 85 dB overschrijden. Draag oorbeschermers! Metingen volgens de normen: EN 12549:1999. ** Metingen volgens de normen: ISo 8662-11:1999. STaNDaaRD-uITRuSTING ankernagelpistool Bedieningsaanwijzing Technische fiche Transportkoffer Karl M. Reich Verbindungstechnik REICH ®... -
Seite 11: Mogelijke Oorzaak
Set slijtagedalen Bestel nr. 73 8274 Bij reparatie of verwisselen van onderdelen moet op het cylinderloopvlak en op alle kontraloopvlakken van O-ringen speciaal vet (bestel nr. 68 3868) opgebracht worden. Karl M. Reich Verbindungstechnik REICH ®... -
Seite 12: Utilizzo Dell'apparecchio
Rilievi eseguiti secondo le norme EN 12549:1999. ** Rilievi eseguiti secondo le norme ISo 8662-11:1999. La foRNITuRa CoMPRENDE Chiodatrice anker Istruzioni per l‘uso della fissatrice foglio con dati tecnici Valigetta di trasporto Karl M. Reich Verbindungstechnik REICH ®... -
Seite 13: Problemi E Soluzioni
Codice 73 8274 In caso di lavori riparazione o sostitizione di parti, è necessario lubrificare la superficie di scorrimento del cilindro e tutte le controsuperfici di scorrimento delle guarnizioni OR con il grasso speciale (codice 68-3868). Karl M. Reich Verbindungstechnik REICH ®... -
Seite 14: Toimituksen Sisältö
Painotettu r.m.s. kiihtyvyys (a) 4,41 m/s2 Melutaso voi työskentelyn aikana ylittää 85 dB (a). Käytä kuulosuojaimia! Mittauksissa noudatettu seuraavia standardeja: EN 12549:1999. ** Mittauksissa noudatettu seuraavia standardeja: ISo 8662-11:1999. ToIMITuKSEN SISäLTö ankkurinaulain Työkalu käyttöö Tekniset tiedot - varaosaluettelo Koteloon Karl M. Reich Verbindungstechnik REICH ®... -
Seite 15: Mahdollinen Syy
Liikuvat osat takertelevat. Tarkista vedenerottimen toiminta. Laukaisuventtiili (w) on vioittunut. Vie naulain huoltokorjaamoon. Kulutusosasarja tilausnumero 73 8274 Korjauksen tai osien vaihdon yhteydessä on sylinterin pinnat ja O-renkaiden vastepinnat voideltava erikoisrasvalla (68 3868) Karl M. Reich Verbindungstechnik REICH ®... - Seite 16 4,41 m/s2 Lydtrykket kan overskride 85 dB (a) under arbejdet. Brug høreværn! Målinger efter normerne: EN 12549:1999. ** Målinger efter normerne: ISo 8662-11:1999. LEVERINGSoMfaNG Beslag sømpistol Brugsanvisning e sikkerhedsforeskrift tekniske data – reservedelsliste Værktøjskuffert Karl M. Reich Verbindungstechnik REICH ®...
-
Seite 17: Mulig Årsag
Kontroller vandudskillerens funktion. udløseventil (w) defekt. Lad kundeservice kontrollere apparatet. Sæt sliddele Best.nr. 73 8274 Ved reparationsarbejder eller udskiftning af dele skal cylinderløbsfladen og alle O-ringes modløbsflader smøres med specialfedt (Best.nr. 68 3868). Karl M. Reich Verbindungstechnik REICH ®... -
Seite 18: Tekniska Data
(a) 4,41 m/s2 Ljudnivån vid arbete kan överskrida 85 dB (a). Anvånd hörselskydd! Mätningar enligt normer EN 12549:1999. ** Mätningar enligt normer ISo 8662-11:1999. LEVERaNSoMfÅNG Beslagspikpistol Verktygs-och säkerhetsanvisningar Tekniska data - reservdelsförteckning Plastväska Karl M. Reich Verbindungstechnik REICH ®... -
Seite 19: Möjlig Orsak
(w) defekt. Låt kundservice kontrollera pistolen. Sats slitagedelar Beställnr. 73 8274 Vid repareringsarbeten eller byte av delar måste specialsmörjmedel (beställnr. 68 3868) läggas på cylinderglidyta och på alla mot varandra liggande glidytor på O-ringar. Karl M. Reich Verbindungstechnik REICH ®... -
Seite 20: Tehni Ni Podatki
Nivo hrupa pri delu lahko preseže 85 dB (A). Nadenite si zaščito za ušesa! Izmere skladno s standardi: EN 12549:1999. ** Izmere skladno s standardi: ISo 8662-11:1999. oBSEG PoŠILJKE Sidrni žebljalnik Navodila za uporabo Tehnični podatki – nadomestni deli Prenosni kovček Karl M. Reich Verbindungstechnik REICH ®... - Seite 21 Komplet obrabnih delov Naroč. Št. 73 8274 V primeru popravil ali zamenjave delov je treba drsne površine cilindra in vse nasprotno drseče površine O-ring tesnila vselej podmazati s posebno mastjo (naroč. Št. 68 3868). Karl M. Reich Verbindungstechnik REICH ®...
- Seite 22 3,0 Kp), wyciąg linowy 2,0 m 40 3407 przed hałasem! Pomiary zgodne z normami: EN 12549:1999. ** Pomiary zgodne z normami: ISo 8662-11:1999. zaKRES DoSTaWY Gwoździarka Instrukja obsługi Dane techniczne – lista części zamiennych Walizka transportowa Karl M. Reich Verbindungstechnik REICH ®...
-
Seite 23: Usterki I Ich Usuwanie
Zestaw części Numer zamówienia 73 8274 zużywających się W przypadku prac naprawczych lub wymiany części, należy nanieść na powierzchnię cylindra oraz wszystkie powierzchnie przeciwbieżne pierścieni samouszczelniających smar specjalny (numer zamówienia 68 3868). Karl M. Reich Verbindungstechnik REICH ®... -
Seite 24: M Szaki Adatok
(a)-t. Viseljen fülvédőt! a mérések az EN 12549:1999 norma alapján készültek. ** a mérések az ISo 8662-11:1999 norma alapján készültek. a SzÁLLÍTMÁNY TaRTaLMa Horgas szegezőgép Általános üzemeltetési útmutató Műszaki adatok – Alkatrészek listája Tároló koffer Karl M. Reich Verbindungstechnik REICH ®... - Seite 25 A kioldó szelep (w) hibásodott meg. Vizsgáltassa meg a készüléket az ügyfélszolgálattal. Koptatórész-készlet Rendelési sz. 73 8274 Javítási munkálatok vagy alkatrészcsere folyamán a hengerfutó-felületre és a körszelvényű gyűrűk összes ellenfutó-felületére speciális zsírt (rendelési szám: 68 3868) kell felkenni! Karl M. Reich Verbindungstechnik REICH ®...
-
Seite 26: Rozsah Dodávky
Hladina hluku pri práci môže prekročiť 85 dB (a). Používajte ochranu sluchu! Merania podľa normy: EN 12549:1999. ** Merania podľa normy: ISO 8662-11:1999.. RozSaH DoDÁVKY Klincovačka na kotvenie Všeobecný návod k použitiu Technické údaje - zoznam náhradných dielov Kufríku Karl M. Reich Verbindungstechnik REICH ®... -
Seite 27: Odstránenie Poruchy
Sada dielov podliehajúcich opotrebovaniu. Obj.-č. 73 8274 Pri opravárenských prácach alebo výmene dielov sa musí na pracovný povrch valca a na všetky protichodné plochy krúžkov typu O nanášať špeciálny tuk (Obj.-č. 68 3868). Karl M. Reich Verbindungstechnik REICH ®... -
Seite 28: Technická Data
Hladina hluku při práci může překročit 85 dB (a). Používejte ochranu sluchu! měření podle norem: EN 12549:1999. ** měření podle norem: ISO 8662-11:1999. RozSaH DoDÁVKY Pokrývačská hřebíkovačka pro BMF systém Všeobecný návod na obsluhu Technická data – seznam náhradních dílů Kufru Karl M. Reich Verbindungstechnik REICH ®... - Seite 29 Sada dílů podléhajících Obj-č. 73 8274 opotřebení. Při opravárenských pracích nebo výměně dílů se musí na oběžnou plochu válce a na všechny protichůdné plochy kroužků O nanášet specielní tuk (Obj.č. 68 3868). Karl M. Reich Verbindungstechnik REICH ®...
- Seite 30 30 I 3722 Karl M. Reich Verbindungstechnik REICH ®...
- Seite 31 Ressort à crosse 738261 Buchse Bushing Douille 738262 Spannstift Spring pin Goupille à ressort 738263 Spannstift Spring pin Goupille à ressort 738264 Magazinschieber Magazine pusher Coulisseau magasin 738265 Schutzkappe Protection cap Capot de protection Karl M. Reich Verbindungstechnik REICH ®...
- Seite 32 A *-gal megjelölt részek (gyorsan kopó alkatrészek) csak a gyorsan kopó alkatrész-készletben kaphatók. Dielce označené symbolom * (opotrebiteľné dielce) sú k dispozícii len v sade dielcov podliehajúcich opotrebovaniu. Části označené s * (díly podléhající rychlému opotřebení) lze obdržet pouze se sadou dílů podléhajících opotřebení. Karl M. Reich Verbindungstechnik REICH ®...
- Seite 33 I 33 3722 Karl M. Reich Verbindungstechnik REICH ®...
- Seite 34 34 I 3722 Karl M. Reich Verbindungstechnik REICH ®...
- Seite 35 3722 I 35 Karl M. Reich Verbindungstechnik REICH ®...
- Seite 36 Karl M. Reich Verbindungstechnik Joh. Friedrich Behrens AG Bogenstraße 43-45, 22926 Ahrensburg, Germany info@kmreich.com Tel. + 49 (0)7022 71-0 Verkauf Inland + 49 (0)7022 71-233 www.kmreich.com...
