10 Auslegung eines Leitungsschutzschalters

Beispiel für die thermische Auslegung eines Leitungsschutzschalters an einer pho-
tovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb.

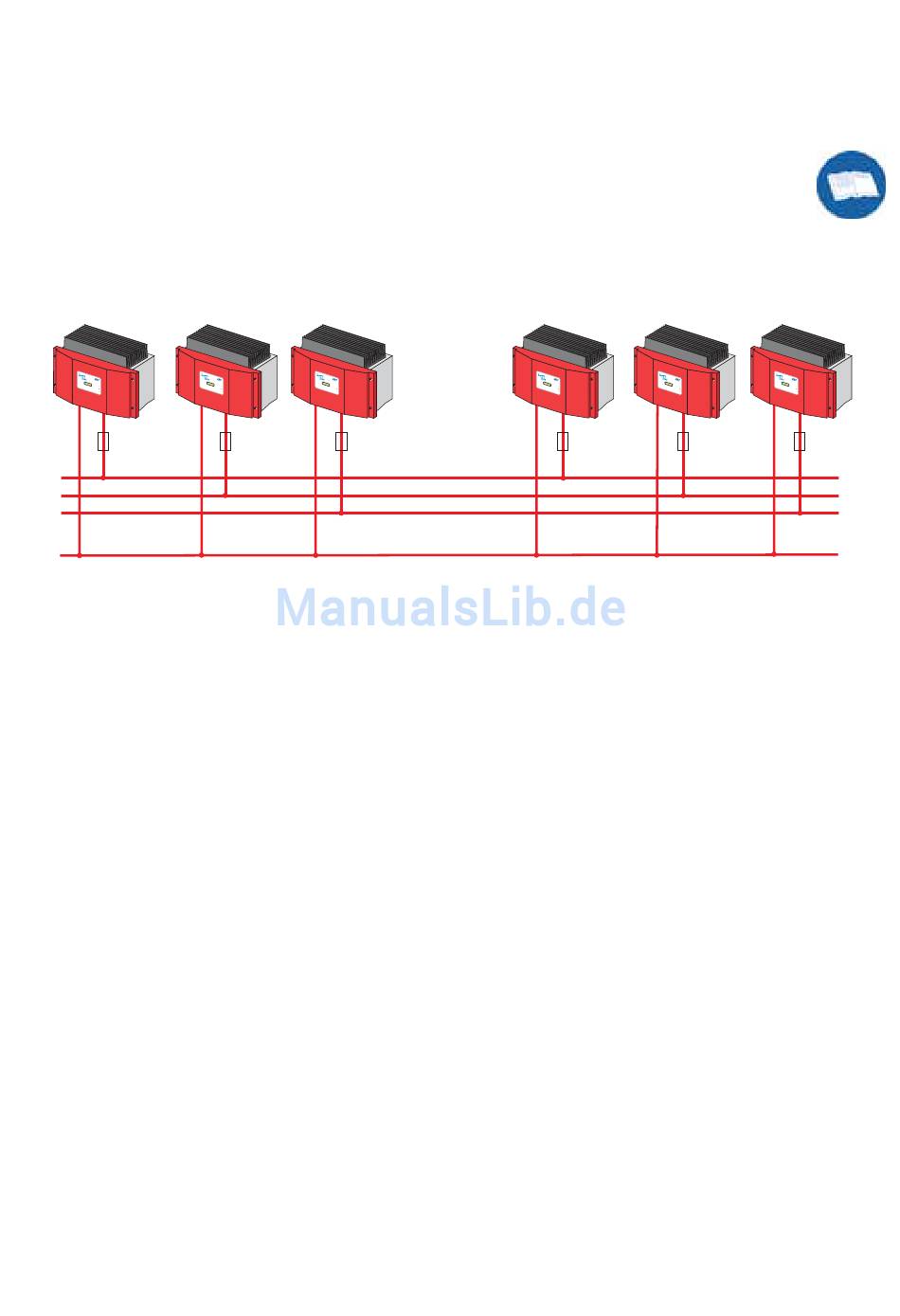

Angenommen wird eine PV-Anlage mit 9 Sunny Boys, mit drei Sunny Boys pro
Phase.
Betrie
Photo voltai Oper ation b Photo voltai
Photo voltai k-Strin gwech Photo voltai k-Strin gwech
c string invert selrich Erdsc hluss c string invert selrich
er ter Earth Fault er ter
Störu Failur ng
e
L1
L2
L3
N
Benötigte technische Angaben der verwendeten Wechselrichter
• maximaler Ausgangsstrom = 12,5 A (Sunny Boy SB 2500)
• maximal zulässige Absicherung des Wechselrichters = 16 A
Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen und
weitere Randbedingungen begrenzen die maximale Absicherung der Leitung.
• Für unser Beispiel wird angenommen, dass die gewählte Leitung (2,5 mm²) bei der
beispielhaften Verlegung noch einen Nennstrom von 18,9 A tragen kann.
Auswahl der Leitungsschutzschalter:
• Der maximal mögliche Nennstrom der verwendeten Leitung sowie die maximal
mögliche Absicherung des Wechselrichters begrenzt nun den maximal möglichen
Nennstrom der Leitungsschutzschalter.
• In unserem Beispiel sind 16 A möglich.
Weiterhin sind aber noch die Leitungsschutzschalter auf ihre thermische Verwendbarkeit
zu prüfen.
Installationsanleitung
