RO
Desfăşuraţi paginile:
Informaţii
• Instalaţia trebuie realizată numai în spaţii asigurate
împotriva îngheţului.
• Nu se vor utiliza decât piese originale.
Specificaţii tehnice
• Tensiunea de alimentare 6 V, baterie electrică cu litiu CR-P2
• Domeniu de sensibilitate conform Kodak Gray Card, pagina
gri, 8x10", format transversal (setare din fabrică):
• Cantitate de apă pentru spălare
• Spălare intermediară
• Spălare automată
• Tip de protecţie
Atestare şi conformitate
Acest produs corespunde cerinţelor cuprinse în
directivele CE aferente.
Declaraţiile de conformitate pot fi solicitate la următoarea
adresă:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica

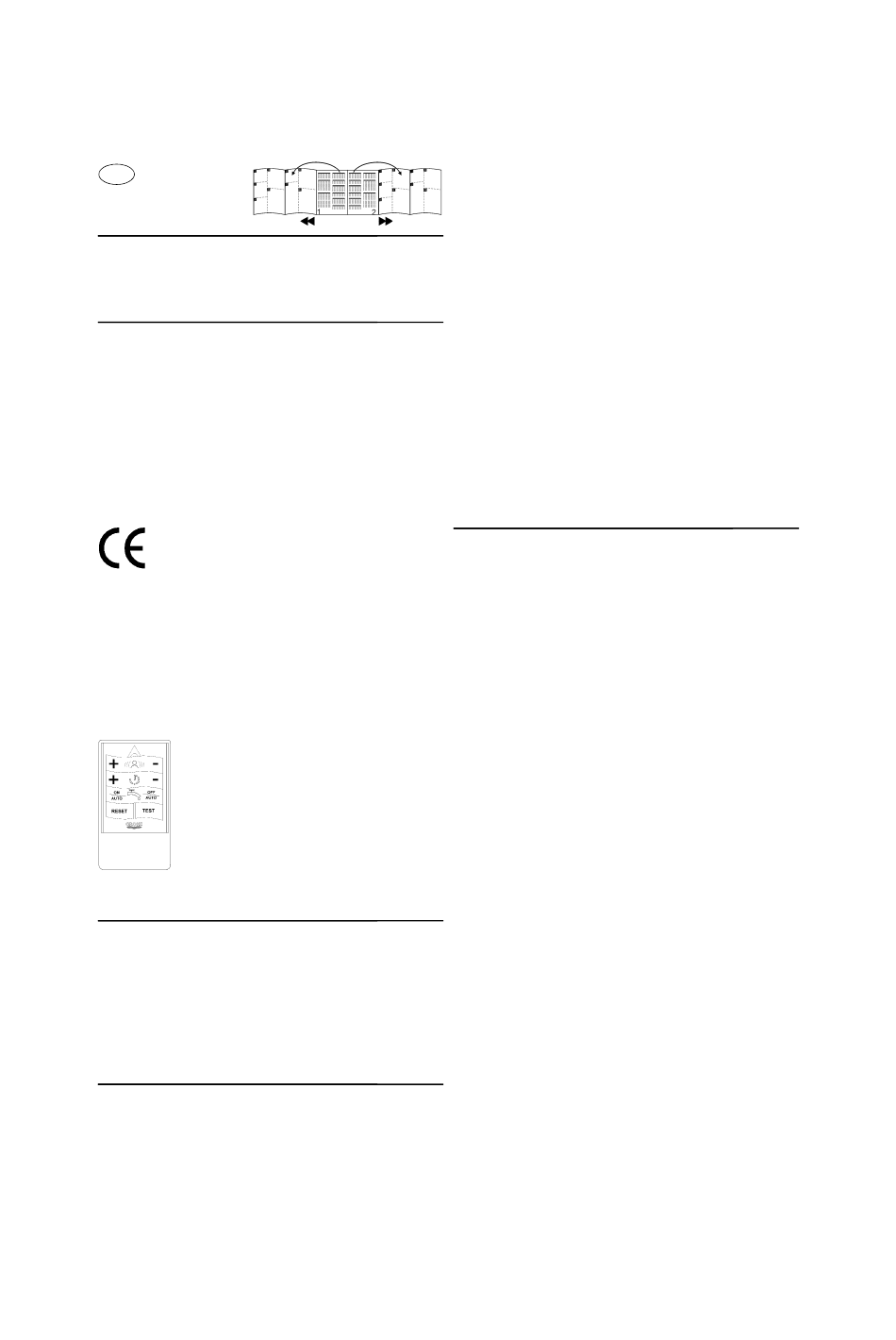

Accesorii speciale (telecomandă în infraroşu 36 206)
• Cu telecomanda în infraroşu (nr. catalog: 36 206) se pot
efectua şi modifica următoarele setări.
• Reglarea domeniului de
sensibilitate (20 - 60cm)
• Reglarea duratei de spălare (cantitate de apă
pentru spălare 1 – 7 l)
• Pornirea spălării
• Închiderea bateriei
• Refacerea reglajului de bază
• Mod de testare = simularea fără apă
• Activare/ dezactivare spălare la 24 ore
• Activare/ dezactivare spălare intermediară
Utilizare
Sistemul electronic cu infraroşu emite lumină invizibilă,
pulsatorie. Dacă această lumină este reflectată de un utilizator
cel puţin 10 secunde ( = durata de activare minimă) şi este
recepţionată din nou de sistemul electronic, electrovalva este
comandată la cca. 1 secundă după plecarea utilizatorului.
Electrovalva se deschide şi vasul este spălat.
Distanţa de acţionare depinde de caracteristicile de reflexie
ale obiectului.
Instalare
Se va finisa tencuiala şi se va placa cu faianţă până
la apărătoare.
73
45cm
3 l (setare din fabrică)
reglabilă în domeniul 1–7 l
la fiecare 2 min. (max. 14x)
(setare din fabrică: activată)
24 de ore (Setare din fabrică:
activată)
IP 56
Finalizarea instalării
1. Se deşurubează şuruburile (A1) şi se taie apărătoarea (A)
la nivelul peretelui; a se vedea fig. [1].
2. Se deschide ventilul de separare (H) şi se spală conducta
cel puţin 5 s; a se vedea fig. [2].
3. Se închide din nou ventilul de separare; a se vedea fig. [2].
4. Se aliniază cadrul (B) şi se fixează cu şuruburile (B1);
a se vedea fig. [3].
5. Se înlocuieşte piesa distanţieră (C) prin electrovalva (D);
atenţie la garniturile de etanşare (D1) şi la sensul de
curgere; a se vedea fig. [4].
6. Se conectează electrovalva (D) la sistemul electronic (E);
a se vedea fig. [5].
7. Cutia bateriei electrice (F) se introduce pe bolţurile de
susţinere (G) din caseta de racord de pe perete; a se
vedea fig. [6].
8. Se conectează cutia bateriei electrice (F) la sistemul
electronic (E); a se vedea fig. [5].
9. Se deschide ventilul de separare (H); a se vedea fig. [7].
10. Se agaţă placa (E) pe cadrul (I) la partea superioară şi,
prin împingere uşoară în jos, se fixează pe partea
inferioară; a se vedea fig. [8].
11. Se fixează placa (E) cu şurubul de fixare (E1); a se vedea
fig. [8].
Efectuarea reglajelor
Modul reglare
În modul reglare se poate controla şi regla cantitatea de apă
pentru spălare (a se vedea Reglarea cantităţii de apă pentru
de spălare).
Se poate verifica domeniul de sesizare al bateriei. În modul de
reglare, se aprinde lampa de control de la sistemul de senzori
al bateriei atunci când, la apropiere, se pătrunde în domeniul
de sesizare al bateriei.
O reglare a domeniului de sesizare este posibilă cu ajutorul
telecomenzii opţionale.
De îndată ce se părăseşte domeniul de sesizare, se
declanşează o spălare. În modul de reglare se dezactivează
durata minimă de acţionare de 10 s.
Pentru activarea modului de reglare se procedează în felul
următor: se întrerupe alimentarea cu tensiune a sistemului
electronic şi se restabileşte după 5 s; a se vedea fig. [10].
După 3 minute, modul de reglare este încheiat automat.
Reglarea cantităţii de apă pentru spălare
Cantitatea de apă pentru spălare este reglată din fabrică
la cca. 3 litri pentru o presiune de curgere de 3 bar.
Cantitatea de apă pentru spălare poate fi modificată în felul
următor:
1. Se activează modul de reglare (a se vedea mai sus).
2. Se ţine mâna la o distanţă de 5 – 10cm de sistemul de
senzori din baterie.
Lampa de control din sistemul de senzori al bateriei se
aprinde intermitent în ritm rapid.
3. După cca. 5 s, lampa de control se stinge automat.
4. Se depărtează mâna de domeniul de sensibilitate (cel
puţin 60cm).
5. Se ţine din nou mâna la o distanţă de 5 – 10cm de sistemul
de senzori.
Cantităţile de apă pentru spălare sunt indicate de lampa de
control din sistemul de senzori sub forma unor serii de
semnale intermitente, care sunt separate de către o pauză.
6. Cantităţi de apă pentru spălare şi semnalarea lor:
Numărul de aprinderi intermitente ale seriilor succesive
corespunde următoarelor cantităţi de apă pentru spălare:
