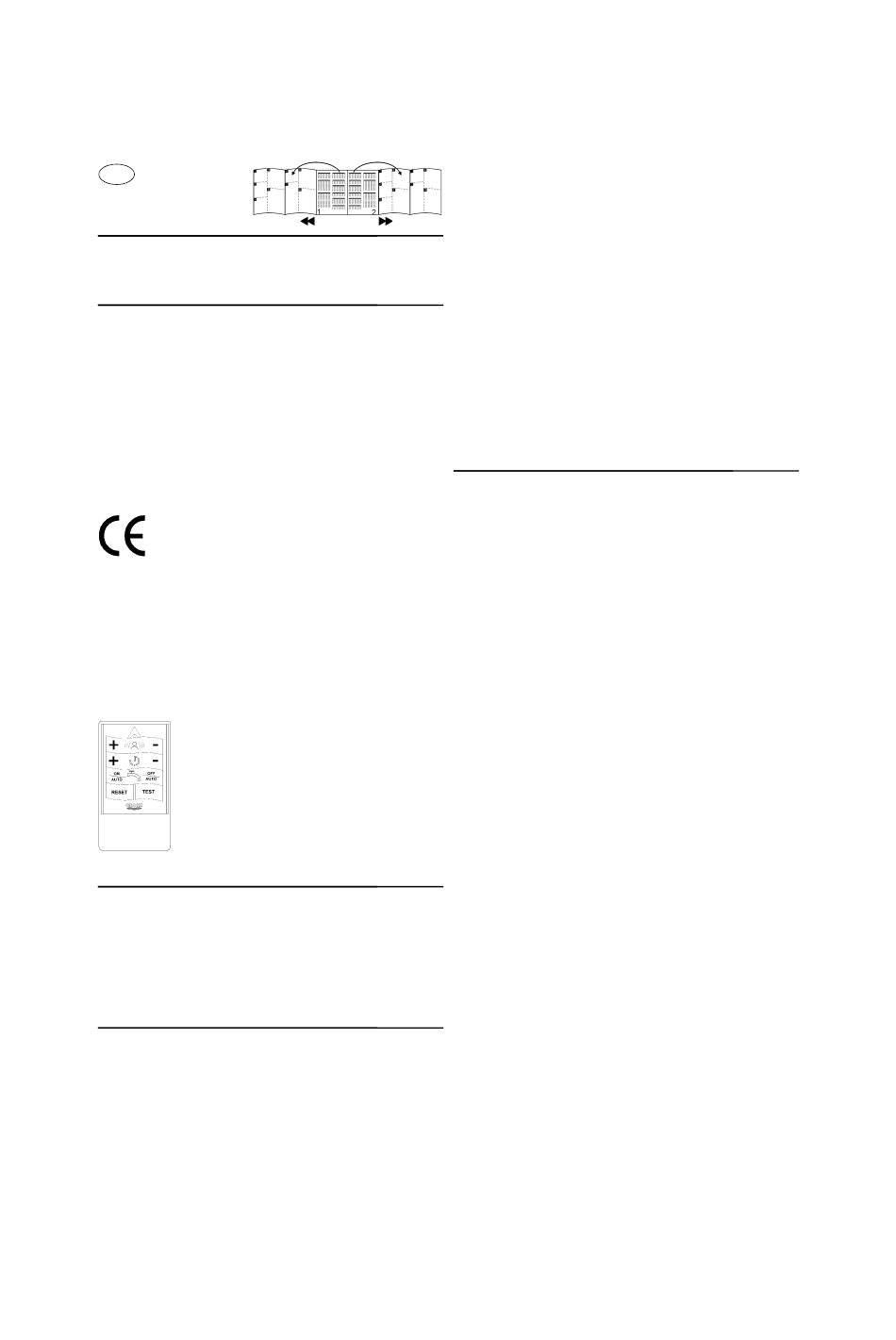

DK
Klap siderne ud:
Oplysninger
• Installationen må kun foretages i frostsikre rum.
• Anvend kun originale dele.
Tekniske data
• Forsyningsspænding
• Modtagelsesområde ifølge Kodak Gray Card,
grå side, 8 x 10", tværformat
(indstilling på fabrik):
• Skyllemængde
• Mellemskylning
• Automatisk skylning
• Beskyttelsesart
Godkendelse og overensstemmelse
Dette produkt opfylder alle krav i de pågældende
EU-direktiver.
Overensstemmelseserklæringerne kan rekvireres på
følgende adresse:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica, Tyskland
Specialtilbehør (infrarød fjernbetjening 36 206)
• Med den infrarøde fjernbetjening (bestillingsnummer: 36 206)
kan følgende indstillinger foretages og ændres.
• Indstilling af modtagelsesområde (20 – 60cm)
• Indstilling af skyllevarighed
(skyllemængde 1 – 7 l)
• Udløsning af skylning
• Sluk for armaturet
• Genopretning af grundindstillinger
• Testmodus = simulering uden vand
• 24-timers skylning tænd/sluk
• Mellemskylning tænd/sluk
Betjening
Den infrarøde elektronik udsender et usynligt,
pulseret lys. Reflekteres dette lys af en bruger
i mindst 10 sek. ( = minimumsopholdstid) og modtages
igen af elektronikken, aktiveres magnetventilen ca. 1 sekund
efter at brugeren er trådt væk. Magnetventilen åbnes, og
kummen skylles.
Rækkevidden er afhængig af objektets refleksionsegenskaber.
Installation
Puds væggen færdig, og sæt fliser op til beskyttelsesmanchetten.
6 V, litiumbatteri (type CR-P2)
45cm
3 l (indstilling på fabrik)
kan indstilles 1–7 l
hvert 2. min. (maks. 14 gange)
(indstilling på fabrik: aktiveret)
24-timer
(indstilling på fabrik: aktiveret)
IP 56
Færdiginstallation
1. Skru skruerne (A1) ud og skær beskyttelsesmanchetten (A)
af væggen, se ill. [1].
2. Åbn afspærringen (H), og skyl ledningen i mindst 5 sek.,
se ill. [2].
3. Luk afspærringen igen, se ill. [2].
4. Juster rammen (B) og fastgør den med skruer (B1),
se ill. [3].
5. Udskift afstandsstykket (C) med magnetventilen (D),
vær opmærksom på pakningerne (D1) og
gennemstrømningsretningen, se ill. [4].
6. Forbind magnetventilen (D) med elektronikken (E),
se ill. [5].
7. Sæt batterikassen (F) på holdebolten (G) i væggens
tilslutningsdåse, se ill. [6].
8. Forbind batterikassen (F) med elektronikken (E), se ill. [5].
9. Afspærringen (H) åbnes, se ill. [7].
10. Hæng pladen (E) på oppe på rammen (I) og lad den gå
i hak med et let skub nedefter, se ill. [8].
11. Fastgør pladen (E) med låseskruen (E1), se ill. [8].
Foretag indstillinger
Indstillingsmodus
I indstillingsmodusen kan skyllemængden kontrolleres og
ændres (se indstilling af skyllemængde).
Armaturets mekanik kan kontrolleres. I indstillingsmodusen
lyser kontrollampen i armaturets sensor, når
registreringsområdet nås, idet nogen nærmer sig armaturet.
Registreringsområdet kan indstilles vha. den ekstra
fjernbetjening.
Forlades registreringsområdet igen, udløses der en skylning
med det samme. I indstillingsmodus bortfalder
minimumsopholdstiden på 10 sek.
For at aktivere indstillingsmodusen gøres følgende: Afbryd
spændingsforsyningen på elektronikken og påtryk den igen
efter 5 sek., se ill. [10].
Indstillingsmodusen afsluttes automatisk efter 3 minutter.
Indstilling af skyllemængde
Skyllemængden er på fabrikken indstillet til ca. 3 liter ved 3 bar
tilgangstryk.
Skyllemængden kan ændres på følgende måde:
1. Aktivering af indstillingsmodus (se ovenover).
2. Hold en hånd foran armaturets sensor i en afstand
på ca. 5 – 10cm.
Kontrollampen i armaturets sensor blinker hurtigt.
3. Efter ca. 5 sek. slukker kontrollampen automatisk.
4. Fjern hånden fra registreringsområdet (mindst 60cm).
5. Hold igen en hånd foran sensoren i en afstand
på ca. 5 – 10cm.
Skyllemængden indikeres med grupper af blink, som
adskilles af en pause, i kontrollampen på sensoren.
6. Skyllemængde og display:
Antallet af blink i de efter hinanden følgende grupper svarer
til følgende skyllemængder:
1 = skyllemængde 1 liter
Pause
2 = skyllemængde 2 liter
Pause
