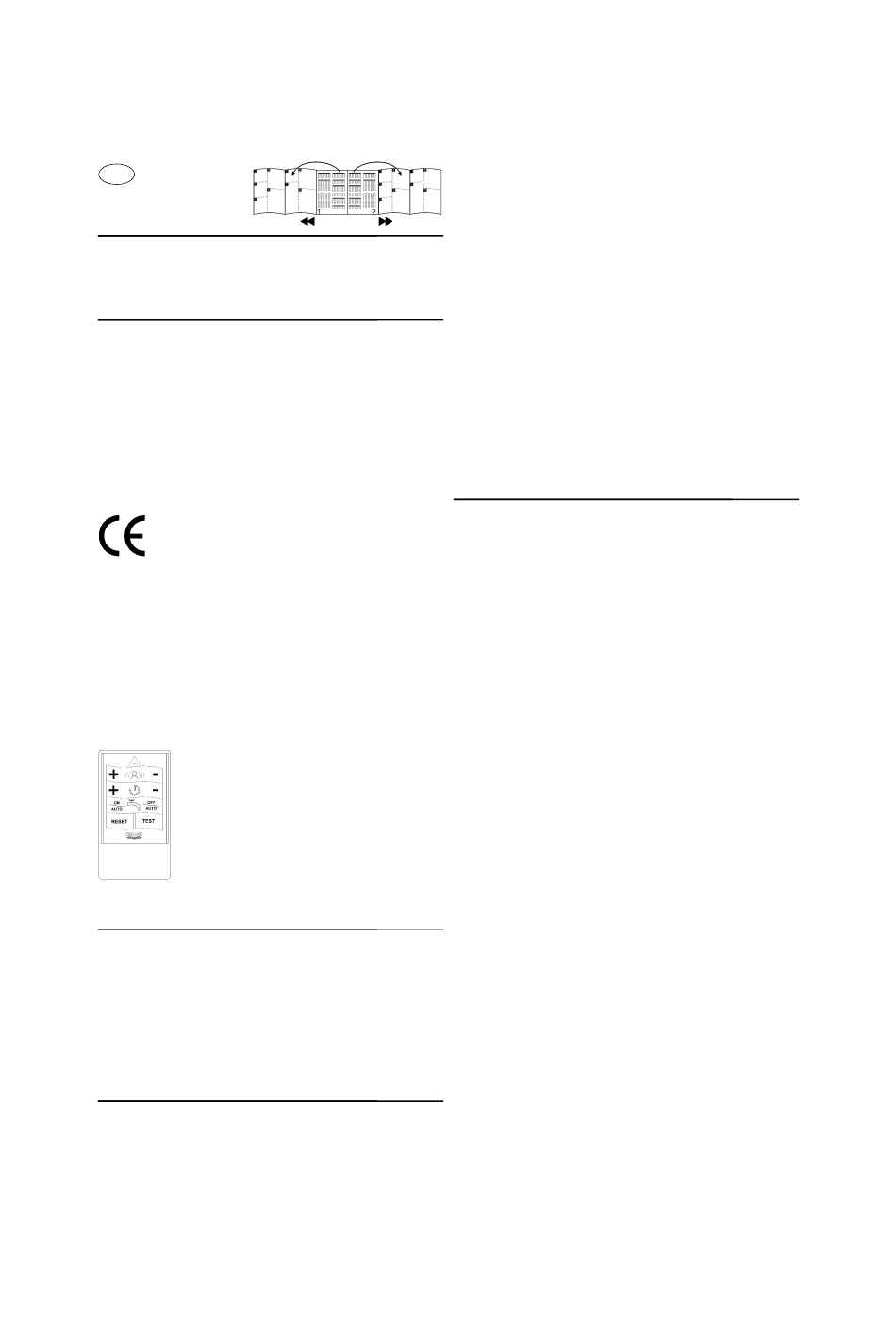

Rozłożyć strony:
Uwagi
• Montaż można wykonać tylko w pomieszczeniach
zabezpieczonych przed mrozem.
• Stosować tylko części oryginalne.

Dane techniczne

• Napięcie zasilające
• Obszar odbioru według Kodak Gray Card, szara
Strona, 8 x 10", orientacja pozioma (nastawa fabryczna): 45cm
• Objętość spłukiwania
• Spłukiwanie pośrednie
• Płukanie automatyczne
• Klasa ochronna
Atesty i zgodność z normami
Wyrób odpowiada wymaganiom zawartym
w odpowiednich dyrektywach UE.
Wyjaśnienia dotyczące zgodności można uzyskać pod
następującym adresem:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Wyposażenie dodatkowe (pilot zdalnego sterowania na
podczerwień 36 206)
• Przy użyciu pilota zdalnego sterowania na podczerwień
(nr katalog.: 36 206) można nastawić lub zmienić
następujące ustawienia.
• Nastawianie zasięgu działania (20 - 60cm)
• Regulacja czasu płukania
(objętość spłukiwania 1 -7 l)
• Uruchomienie płukania
• Wyłączanie przepływu wody
• Przywrócenie ustawień podstawowych
• Tryb testowy = symulacja bez wody
• Płukanie w trybie 24-godzinnym - włącz. /
wyłączanie
• Spłukiwanie pośrednie - włącz. / wyłączanie
Obsługa
Elektroniczny układ podczerwieni wysyła niewidoczne pulsujące
światło. Jeżeli światło to ulegnie odbiciu od użytkownika przez
okres min. 10 s (minimalne opóźnienie) i zostanie odebrane
przez układ elektroniczny, to po upływie ok. 1 s od odejścia
użytkownika uruchomiony zostanie zawór elektromagnetyczny.
Otworzenie zaworu elektromagnetycznego powoduje
spłukanie muszli.
Zasięg działania zależy od zdolności odbijania danego obiektu.
Instalacja
Otynkować ścianę i wyłożyć płytkami do krawędzi osłony
montażowej.
31
6 V, bateria litowa CR-P2
3 l (nastawa fabryczna)
możliwość regulacji 1–7 l
co 2 min. (maks. 14x)
(nastawa fabryczna: włączona)
po upływie 24 godzin
(nastawa fabryczna: włączona)
IP 56
Montaż końcowy
1. Odkręcić śruby (A1) i odciąć osłonę montażową (A)
równo z ściany, zob. rys. [1].
2. Zamknąć główny zawór odcinający (H) i przepłukać
przewody min. 5 s - zob. rys. [2].
3. Zamknąć ponownie zawór odcinający, zob. rys. [2].
4. Wyrównać ramę (B) i zamocować przy użyciu śrub (B1),
zob. rys. [3].
5. Wymienić element dystansowy (C) na zawór
elektromagnetyczny (D), zwrócić uwagę na uszczelki (D1)
i kierunek przepływu, zob. rys. [4].
6. Podłączyć zawór elektromagnetyczny (D) do układu
elektronicznego (E), zob. rys. [5].
7. Osadzić skrzynkę baterii (F) na trzpieniu mocującym (G)
w skrzynce z podłączeniem ściennym, zob. rys. [6].
8. Podłączyć skrzynkę baterii (F) do układu
elektronicznego (E), zob. rys. [5].
9. Otworzyć zawór odcinający (H), zob. rys. [7].
10. Zaczepić płytę (E) u góry na ramie (I) i zablokować
poprzez lekkie przesunięcie w dół, zob. Rys. [8].
11. Zamocować płytę (E) przy użyciu śruby
zabezpieczającej (E1), zob. rys. [8].
Regulacja
Tryb nastawczy
W trybie nastawczym możliwe jest sprawdzenie i regulacja
objętości spłukiwania (zob. Regulacja objętości spłukiwania).
Możliwe jest także sprawdzenie obszaru detekcji armatury.
W trybie nastawczym powinna zapalić się lampka kontrolna
układu czujników armatury, jeżeli osiągnięty zostanie obszar
detekcji czujnika.
Zmiana obszar detekcji jest możliwa przy użyciu opcjonalnego
pilota zdalnego sterowania.
Opuszczenie obszaru detekcji spowoduje natychmiastowe
uruchomienie spłukiwania. W trybie nastawczym minimalne
opóźnienie (10 s) nie ma zastosowania.
Uruchomienie trybu nastawczego należy przeprowadzić
w następujący sposób: Odłączyć napięcie zasilające układu
elektronicznego i ponownie podłączyć po 5 s, zob. rys. [10].
Tryb nastawczy zostanie automatycznie zakończony po
upływie 3 min.
Regulacja objętości spłukiwania
Nastawa fabryczna objętości spłukiwania wynosi ok. 3 l, przy
ciśnieniu przepływu 3 bar.
Objętość spłukiwania można zmienić w następujący sposób:
1. Uruchomić tryb nastawczy, (zob. powyżej).
2. Ustawić dłoń w odległości 5 – 10cm przed układem
czujników armatury.
Lampka kontrolna w układzie czujników armatury powinna
szybko migać.
3. Po upływie ok. 5 s lampka kontrolna automatycznie gaśnie.
4. Usunąć dłoń z obszaru detekcji czujnika (min. 60cm).
5. Ponownie ustawić dłoń w odległości ok. 5 -10cm przed
układem czujników armatury.
Objętości spłukiwania będą sygnalizowane blokami
sygnałów świetlnych lampki kontrolnej układu czujników,
oddzielonymi każdorazowo pojedynczą przerwą.
6. Objętości spłukiwania i wskazania:
Liczba sygnałów świetlnych w kolejnych blokach odpowiada
następującym wartościom objętości spłukiwania:
1 = objętość 1 l
przerwa
2 = objętość 2 l
przerwa
