CZ

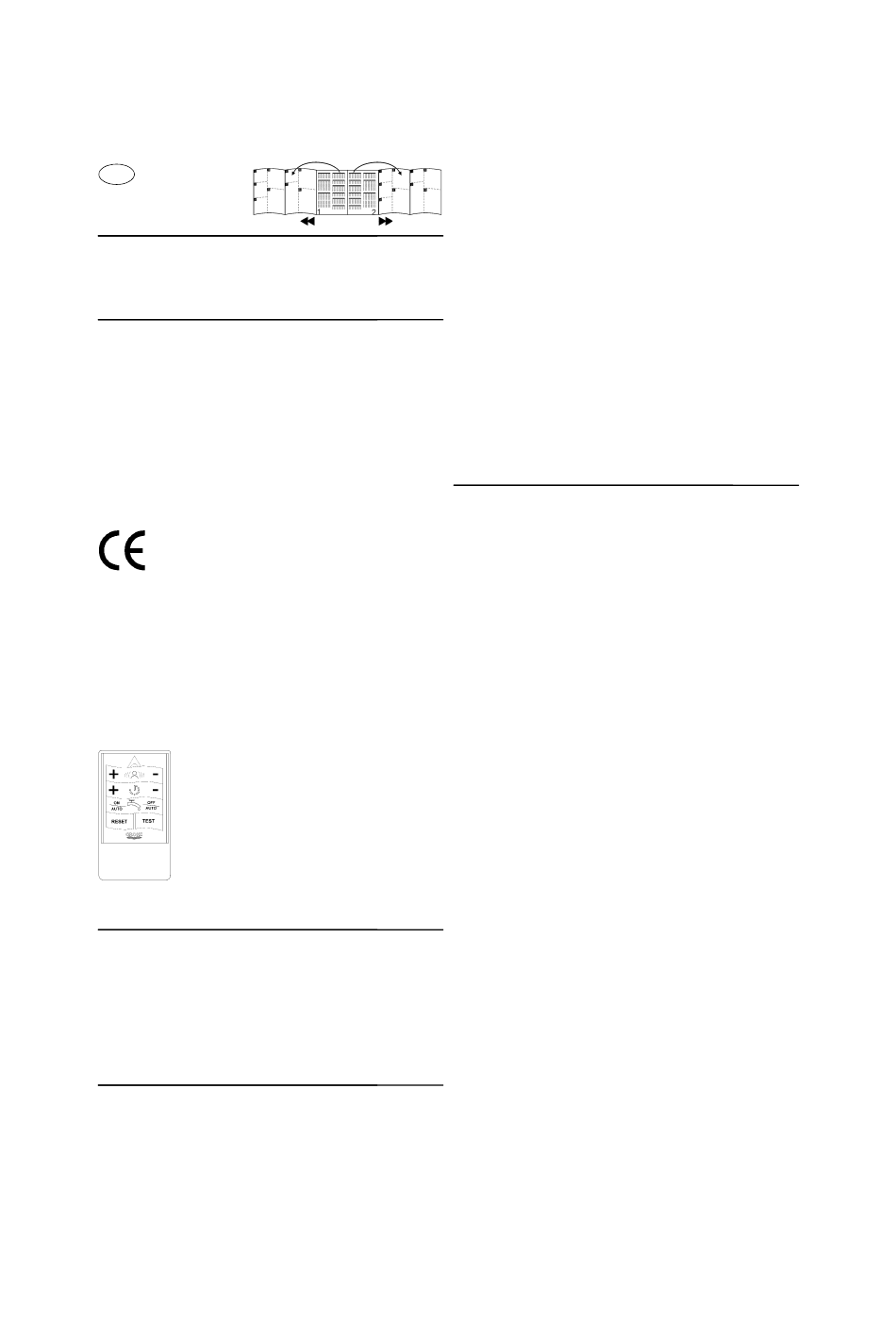

Rozložení skládacích
stran:
Informace
• Toto zařízení je určeno pouze pro instalaci do místností
chráněných proti mrazu.
• Používejte výlučně originální náhradní díly.
Technické údaje
• Napájecí napětí
• Přijímací dosah s kartou Kodak Gray Card,
šedá strana, 8x10", příčný formát
(nastavení z výroby):
• Množství splachovací vody
• Mezisplachování
(nastavení z výroby: aktivováno)
• Automatické splachování
(nastavení z výroby: aktivováno)
• Druh el. ochrany
Schválení a konformita výrobku
Tento výrobek splňuje všechny požadavky
příslušných směrnic EU.
Prohlášení o shodnosti výrobku lze na požádání obdržet na
následující adrese:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Zvláštní příslušenství (infračervené dálkové
ovládání 36 206)
• Pomocí infračerveného dálkového ovládání (obj. č.: 36 206)
lze nastavovat a měnit následující parametry:
• Nastavení přijímacího dosahu (20 – 60cm)
• Nastavení doby splachování (množství
splachovací vody 1 – 7 l)
• Spuštění splachování
• Vypnutí armatury
• Zpětné nastavení základních parametrů
• Testovací režim = simulace provozu bez
vody
• Zapnutí/vypnutí 24-hod splachování
• Zapnutí/vypnutí mezisplachování
Obsluha
Elektronický systém infračerveného záření vysílá světelné
paprsky s neviditelnou vlnovou délkou. Pokud se tyto paprsky
od uživatele odráží a jsou elektronickým systémem opět
přijímány po dobu nejméně 10 s ( = minimální doba prodlevy),
dochází asi za 1 sekundu po odstoupení uživatele k aktivaci
magnetického ventilu. Magnetický ventil se otevře a mísa
se spláchne.
Přijímací dosah je závislý na reflexních vlastnostech objektu.
Instalace
Načisto omítnutou stěnu obložte obkládačkami až po kryt
hrubé montáže.
Konečná instalace
1. Vyšroubujte šrouby (A1) a kryt hrubé montáže (A)
2. Otevřete předuzávěr (H) a vypláchněte potrubí po dobu
3. Předuzávěr opět uzavřete, viz obr. [2].
4. Rám (B) vyrovnejte a připevněte na stěnu pomocí
5. Distanční trubku (C) nahraďte magnetickým ventilem (D),
6. Magnetický ventil (D) připojte na elektroniku (E),
6 V, lithiová baterie CR-P2
7. Skříňku baterie (F) nasuňte na upevňovací svorníky (G)
8. Skříňku baterie (F) připojte na elektroniku (E), viz obr. [5].
45cm
9. Otevřete předuzávěr (H), viz obr. [7].
3 l (nastavení z výroby)
10. Krycí desku (E) zavěšte na horní část rámu (I) a zaaretujte
nastavitelné 1–7 l
každé 2 min (max. 14x)
11. Krycí desku (E) upevněte pojistným šroubem (E1),
24 hod
IP 56
Postup nastavení
Režim nastavování
V režimu nastavování lze kontrolovat a měnit množství
splachovací vody (viz Nastavení množství splachovací vody).
Přijímací dosah armatury lze zkontrolovat. Dojde-li při
přibližování se objektu k armatuře k dosažení přijímacího
dosahu, rozsvítí se v režimu nastavování kontrolka
senzoriky armatury.
Přijímací dosah lze nastavit pomocí dálkového ovládání,
které je k dispozici jako příslušenství.
Po opětovném opuštění přijímacího dosahu se okamžitě
aktivuje splachování. Minimální doba prodlevy 10 s v režimu
nastavování odpadá.
K aktivaci režimu nastavování dodržujte následující postup:
Přerušte přívod napájecího napětí k elektronice a po
uplynutí 5 s opět zapojte, viz obr. [10].
Režim nastavování se automaticky ukončí po uplynutí 3 minut.
Nastavení množství splachovací vody
Množství splachovací vody je z výroby nastaveno na cca 3 litry
při proudovém tlaku 3 bary.
Množství splachovací vody lze změnit podle následujícího
postupu:
1. Aktivujte režim nastavování (viz nahoře).
2. Podržte ruku ve vzdálenosti 5 – 10cm před
3. Po uplynutí asi 5 s kontrolní svítilna automaticky zhasne.
4. Ruku odtáhněte z přijímacího dosahu (minimálně 60cm).
5. Ruku opět podržte před senzorikou ve
6. Indikace množství splachovací vody:
odřízněte těsně u zdi, viz obr. [1].
nejméně 5 s, viz obr. [2].
šroubů (B1), viz obr. [3].
přitom dbejte na těsnění (D1) a na správný směr průtoku,
viz obr. [4].
viz obr. [5].
přípojkové skříně ve stěně, viz obr. [6].
lehkým posunutím směrem dolů, viz obr. [8].
viz obr. [8].
senzorikou armatury.
Kontrolka senzoriky armatury začne rychle blikat.
vzdálenosti 5 – 10cm.
Jednotlivé intervaly množství splachovací vody jsou
zobrazovány kontrolkou senzoriky prostřednictvím
odpočítávaných světelných znaků (blikáním), vzájemně
oddělených krátkou přestávkou.
Počet blikání kontrolky pro příslušné, za sebou následující
skupiny, odpovídá následujícímu množství
splachovací vody:
1 = množství splachovací vody 1 l
Přestávka
2 = množství splachovací vody 2 l
Přestávka
