I

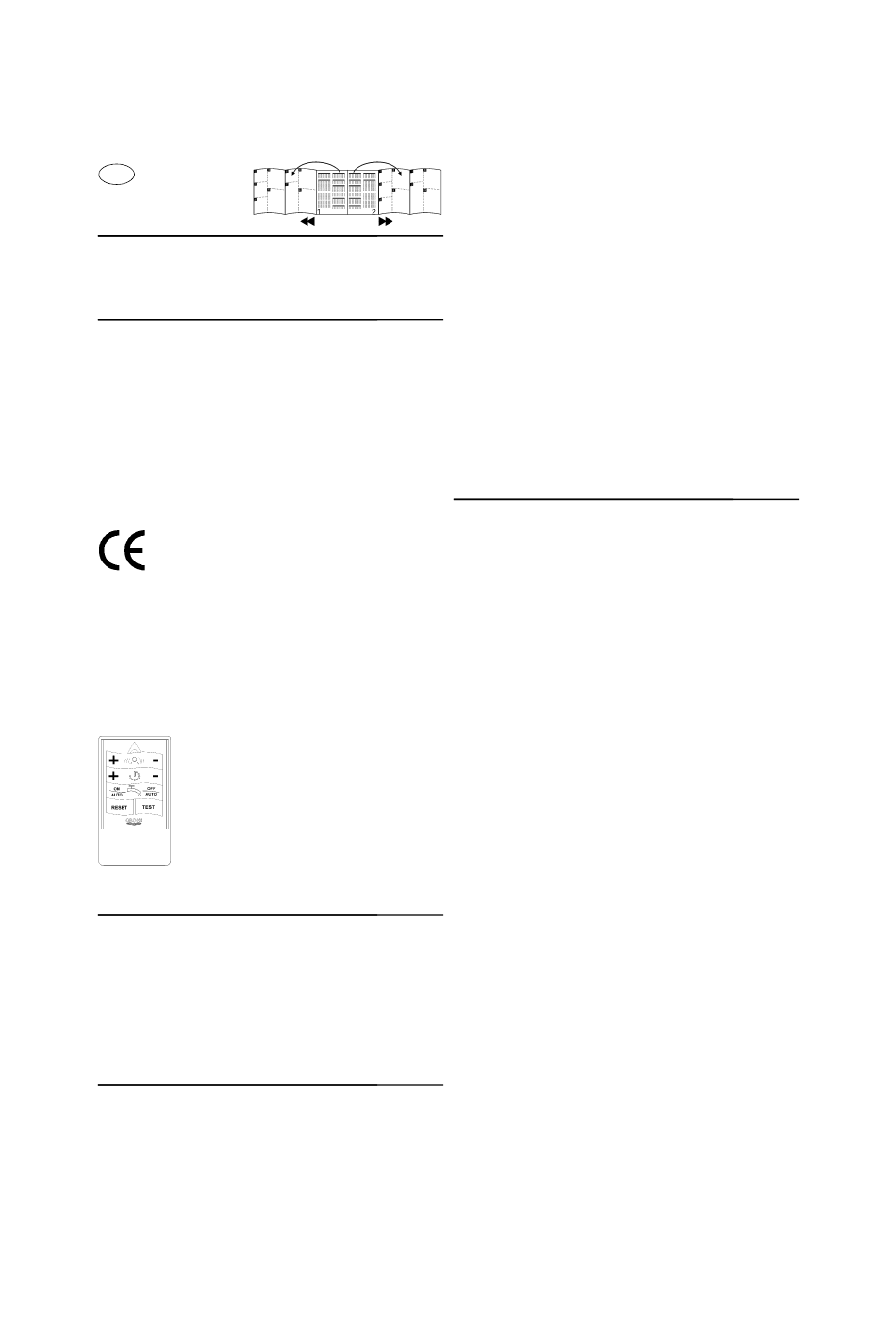

Come ripiegare le pagine:
Informazioni
• L'installazione deve essere eseguita solo in ambienti al
riparo dal gelo.
• Usare solo parti originali.
Dati tecnici
• Tensione di alimentazione
• Campo di ricezione in base a Kodak Gray Card, lato
grigio, 8x10", formato trasversale
(impostazione di fabbrica):
• Volume dello scarico
• Lavaggio intermedio
(impostazione di fabbrica: attivato)
• Erogazione automatica 24 ore (impostazione di fabbrica:
• Tipo di protezione
Omologazione e conformità
Questo prodotto è conforme ai requisiti previsti dalle
direttive UE in materia.
Per richiedere l'attestato di conformità rivolgersi al seguente
indirizzo:
GROHE Deutschland Vertriebs GmbH
Zur Porta 9
D-32457 Porta Westfalica
Accessori speciali (telecomando a infrarossi 36 206)
• Con il telecomando a infrarossi (n. di codice: 36 206)
è possibile effettuare e modificare le seguenti impostazioni.
• Regolazione del campo di
ricezione (20 - 60cm)
• Regolazione della durata dello sciacquo
(quantità di sciacquo 1 – 7 l)
• Attivazione dell'erogazione
• Chiusura rubinetto
• Ripristino della regolazione di base
• Funzione Test = simulazione senz'acqua
• Inserimento/disinserimento sciacquo 24 ore
• Inserimento/disinserimento del lavaggio

Funzionamento

L'elettronica a infrarossi emette una luce invisibile e ad
impulso. Quando questo raggio viene riflesso da un
utilizzatore e ricevuto nuovamente dall'elettronica, dopo un
intervallo di 10 secondi (tempo di attesa minimo), la valvola
elettromagnetica viene azionata ca. 1 secondo dopo che
l'utilizzatore se n'è andato. La valvola elettromagnetica si apre
e la vasca viene lavata.
Il raggio d'azione dipende dalle caratteristiche di riflessione
dell'oggetto.

Installazione

Rifinire la parete e applicare le piastrelle fino alla protezione
muro grezzo.
13
6 V, Batteria al litio CR-P2
45cm
3 l (impostazione di fabbrica)
regolabile 1–7 l
ogni 2 min (max. 14x)
attivata)
IP 56
Installazione definitiva
1. Allentare le viti (A1) e tagliare a filo della parete la
protezione muro grezzo (A), vedere fig. [1].
2. Aprire la valvola d'intercettazione (H) e sciacquare il tubo
per almeno 5 s, vedere fig. [2].
3. Chiudere nuovamente la valvola d'intercettazione,
vedere fig. [2].
4. Allineare il telaio (B) e fissarlo con le viti (B1), vedere fig. [3].
5. Sostituire il distanziatore (C) con la valvola
elettromagnetica (D), facendo attenzione alle guarnizioni (D1)
e alla potenza della portata, vedere fig. [4].
6. Collegare la valvola elettromagnetica (D) con
l'elettronica (E), vedere fig. [5].
7. Inserire la scatola delle batterie (F) sul bullone di fissaggio (G)
nella scatola del raccordo a parete, vedere fig. [6].
8. Collegare la scatola della batterie (F) con l'elettronica (E),
vedere fig. [5].
9. Aprire la valvola d'intercettazione (H), vedere fig. [7].
10. Agganciare la piastra (E) in alto sul telaio (I) inserendola
spingendo leggermente verso il basso, vedere fig. [8].
11. Fissare la piastra (E) con la vite di sicurezza (E1),
vedere fig. [8].
Esecuzione delle regolazioni
Modalità di regolazione
Nel modo regolazione si può cambiare e modificare la quantità
di sciacquo (vedere Regolazione della quantità di sciacquo).
È possibile verificare la zona di rilevamento del rubinetto. Nel
modo regolazione, la spia di controllo si accende nei sensori del
rubinetto quando si raggiunge il campo di ricezione del rubinetto.
Il campo di ricezione può essere regolato tramite il
telecomando accessorio.
Se ci si allontana nuovamente dal campo di ricezione, viene
subito avviato uno sciacquo. Nella funzione regolazione non
viene considerato il tempo d'attesa minimo di 10 s.
Per attivare il modo regolazione procedere come segue:
Interrompere l'alimentazione di tensione dell'elettronica
e ripristinarla dopo 5 s, vedere fig. [10].
Il modo regolazione viene terminato automaticamente
dopo 3 min.
Regolazione della quantità di sciacquo
L'impostazione di fabbrica della quantità del volume di sciacquo
corrisponde a ca. 3 litri con pressione idraulica di 3 bar
La quantità di sciacquo può essere modificata come segue:
1. Attivare il modo regolazione (vedere sopra).
2. Tenere la mano a una distanza di 5 – 10cm dal sensore
del rubinetto.
La spia luminosa nei sensori del rubinetto
lampeggia rapidamente.
3. Dopo ca. 5 secondi la spia di controllo si spegne
automaticamente.
4. Togliere la mano dal campo di ricezione (almeno 60 cm).
5. Tenere nuovamente la mano a una distanza di 5 – 10cm
dal sensore.
Le quantità di sciacquo vengono indicate tramite gruppi di
lampeggi, separati da una pausa, sulla spia di controllo dei
sensori.
6. Quantità di sciacquo e indicazione:
La quantità di lampeggi dei gruppi in sequenza corrisponde
alle seguenti quantità di sciacquo:
1 = quantità di sciacquo 1 litro
Pausa
2 = quantità di sciacquo 2 litri
Pausa
