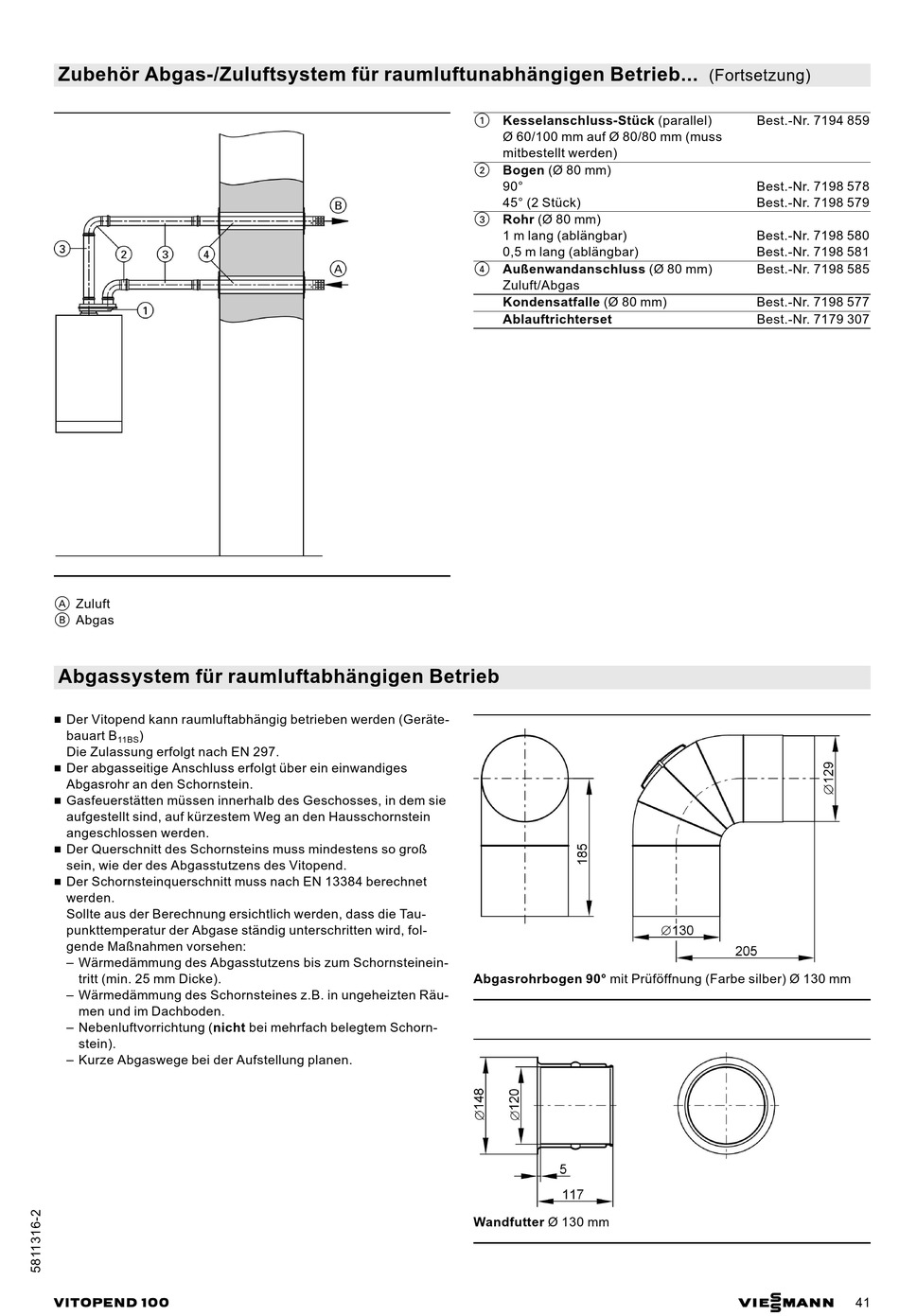

Abgassystem Für Raumluftabhängigen Betrieb - Viessmann VITOPEND 100 Typ WHEA Datenblatt

Zubehör Abgas-/Zuluftsystem für raumluftunabhängigen Betrieb...
A Zuluft
B Abgas
Abgassystem für raumluftabhängigen Betrieb
Der Vitopend kann raumluftabhängig betrieben werden (Geräte-
bauart B )
11BS
Die Zulassung erfolgt nach EN 297.
Der abgasseitige Anschluss erfolgt über ein einwandiges
Abgasrohr an den Schornstein.
Gasfeuerstätten müssen innerhalb des Geschosses, in dem sie
aufgestellt sind, auf kürzestem Weg an den Hausschornstein
angeschlossen werden.
Der Querschnitt des Schornsteins muss mindestens so groß
sein, wie der des Abgasstutzens des Vitopend.
Der Schornsteinquerschnitt muss nach EN 13384 berechnet
werden.
Sollte aus der Berechnung ersichtlich werden, dass die Tau-
punkttemperatur der Abgase ständig unterschritten wird, fol-
gende Maßnahmen vorsehen:
Wärmedämmung des Abgasstutzens bis zum Schornsteinein-
tritt (min. 25 mm Dicke).
Wärmedämmung des Schornsteines z.B. in ungeheizten Räu-
men und im Dachboden.
Nebenluftvorrichtung (nicht bei mehrfach belegtem Schorn-
stein).
Kurze Abgaswege bei der Aufstellung planen.
VITOPEND 100
1 Kesselanschluss-Stück (parallel)
Ø 60/100 mm auf Ø 80/80 mm (muss
mitbestellt werden)
2 Bogen (Ø 80 mm)
90°
45° (2 Stück)
3 Rohr (Ø 80 mm)
1 m lang (ablängbar)
0,5 m lang (ablängbar)
4 Außenwandanschluss (Ø 80 mm)
Zuluft/Abgas
Kondensatfalle (Ø 80 mm)
Ablauftrichterset
Abgasrohrbogen 90° mit Prüföffnung (Farbe silber) Ø 130 mm
Wandfutter Ø 130 mm
(Fortsetzung)
Best.-Nr. 7194 859
Best.-Nr. 7198 578
Best.-Nr. 7198 579
Best.-Nr. 7198 580
Best.-Nr. 7198 581
Best.-Nr. 7198 585
Best.-Nr. 7198 577
Best.-Nr. 7179 307
