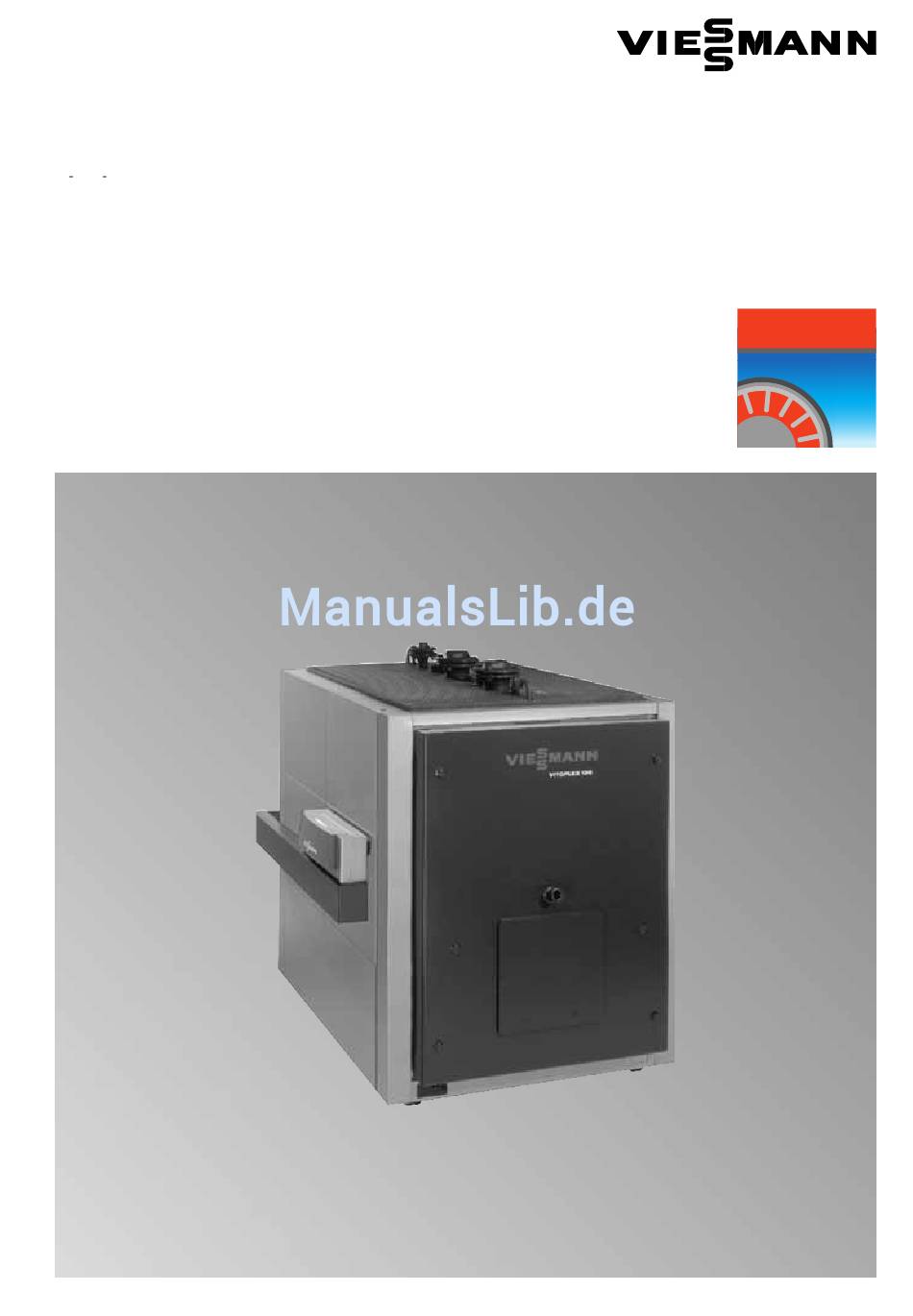

Montageanleitung
für die Fachkraft
Vitoplex 100
Typ SX1, 575 bis 1750 kW
Öl /Gas Heizkessel
VITOPLEX 100
5851 089
3/2001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOPLEX 100

Inhaltszusammenfassung für Viessmann VITOPLEX 100

  • Seite 1 Montageanleitung für die Fachkraft Vitoplex 100 Typ SX1, 575 bis 1750 kW Öl /Gas Heizkessel VITOPLEX 100 5851 089 3/2001...

  • Seite 2: Allgemeine Informationen

    Allgemeine Informationen Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitsvorschriften Arbeiten am Gerät Arbeiten an Gasinstallationen Die einschlägigen Sicherheitsbestim Montage, Erstinbetriebnahme, Wartung dürfen nur von einem Installateur vor mungen der DIN, DIN EN, DVGW, TRF und Reparaturen müssen von autori genommen werden, der vom zustän und VDE sind einzuhalten.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Produktinformation .

  • Seite 4: Aufstellung Abstandsmaße

    Aufstellung Abstandsmaße Zur einfachen Montage und Wartung sollten die angegebenen Maße einge halten werden. Bei beengten Platzverhältnissen müs sen nur die Mindestabstände (Maße in Klammern) eingehalten werden; bei dem angegebenen Mindestabstand von 50 mm müssen Wärmedämmung und Bleche angebaut sein, bevor der Heizkessel an die Wand geschoben wird.

  • Seite 5: Wärmedämmung

    Wärmedämmung Wärmedämmung anbauen Schienen vorn und hinten 1. Kesseltür öffnen. 2. Beutel mit Typenschild abnehmen. Typenschild wird später aufgeklebt (siehe Seite 9, Punkt 23). 3. Schienen vorn rechts und links in Kesselvorderwand einhängen und mit Flügelschrauben anschrauben. 4. Haltewinkel hinten rechts und links mit Abkantung nach hinten mit Flügelschraube in Kesselrückwand einhängen und festschrauben.

  • Seite 6: Wärmedämmung Kesselkörper

    Wärmedämmung Wärmedämmug anbauen (Fortsetzung) Wärmedämmung Kesselkörper 1. Wärmedämm-Matten für Kessel körper (schwarze Seite nach außen) unter Kesselkörper hindurchziehen. 2. Beide gleichlangen Enden nach oben führen und mit beiliegenden Feder haken in die bereits unter der Kessel abdeckung hängende Wärmedämm Matte einhängen. Schienen Mitte 1.

  • Seite 7: Regelungsmontage Vorbereiten Und Seitenbleche Anbauen

    Wärmedämmung Regelungsmontage vorbereiten und Seitenbleche anbauen ¨ Vorsicht! Kapillaren nicht knicken, da sonst die Funktion der Fühler nicht gewährleistet ist. 1. Seitenblech vorn unten einhängen. 2. Brennerleitung durch die Zugentlas tung im Vorderblech unten stecken und über Seitenblech legen. 3. Seitenblech für Kesselkreisregelung einhängen (Brennerleitung durch Öffnung stecken).
  • Seite 8 Wärmedämmung Regelungsmontage vorbereiten und Seitenbleche anbauen (Fortsetzung) 9. Kesseltemperatursensor (liegt der Regelung bei) zwischen Wärmedämm-Matte und Abdeck blech zur Tauchhülse führen und soweit wie möglich einschieben. 10. Leitung vom Kesseltemperatur sensor durch die Öffnung im Seitenblech und Regelungshinter teil nach vorn durchstecken. 11.
  • Seite 9 Wärmedämmung Regelungsmontage vorbereiten und Seitenbleche anbauen (Fortsetzung) 15. Kanalhalter auf Kabelkanal stecken. 16. Kabelkanal auf Konsole stecken. 17. Kanalhalter mit Kabelkanal in Blech schrauben der Schiene einhängen und Schrauben anziehen. 18. Alle externen Leitungen durch Kabelkanal zur Regelung ziehen. 19. Codierstecker (liegt in Produkt beilage) in Regelung einstecken.

  • Seite 10: Wärmedämmung Anbauen (Fortsetzung)

    Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Wärmedämmung hinten 1. Wärmedämm-Matte unten für Kesselrückwand mit Federhaken in Haltewinkel einhaken. 2. Wärmedämm-Matten um Abgas sammelkasten und hinter Schienen stecken. Hinterbleche 1. Hinterblech unten zwischen den Schienen hinten einhängen und mit Blechschrauben befestigen. 2. Hinterblech oben zwischen den Schienen hinten einhaken.

  • Seite 11: Wärmedämmung Vorn

    Wärmedämmung Wärmedämmung anbauen (Fortsetzung) Wärmedämmung vorn Wärmedämm-Matten vorn hinter Schie nen vorn und Außenring stecken. Vorder- und Abdeckbleche 1. Vorderblech unten zwischen den Schienen einhängen und mit Blech schrauben B 3,9 x 9,5 an Schienen vorn schrauben. 2. Zugentlastungen zuklappen und mit Blechen verschrauben.

  • Seite 12: Abgasseitige Anschlüsse Erstellen

    Anschlüsse Abgasseitige Anschlüsse erstellen 1. Abgasstutzen auf kürzestem Weg und leicht steigend mit dem Schorn stein durch Abgasrohre verbinden. Scharfe Knicke vermeiden. Abgasrohr bei Außen ∅ 250 mm 575 und 720 kW . . . Außen ∅ 300 mm 895 und 1 120 kW .

  • Seite 13: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen

    Anschlüsse Sicherheitsanschluss erstellen und Dichtheit prüfen Montageanleitung Kleinverteiler 1. Sicherheitsleitung installieren. ¨ Sicherheitshinweise! Wassermangelsicherung Alle Rohrleitungsanschlüsse sind last Die Heizkessel müssen mit einer Sicherheitsanschluss bei und momentfrei herzustellen. Wassermangelsicherung ausgerüstet 575 und 720 kW DN 40 werden....895 und 1 120 kW DN 50 Die Heizkessel sind mit einem Sicher...

  • Seite 14: Brenner Anbauen

    Brenner Brenner anbauen Anbau des Brenners siehe separate Unterlagen des Brenners. Falls separat gelieferter Brennerflansch H Bei abweichenden Abmessungen den werkseitig nicht vorbereitet ist, Brenner Ausschnitt der Wärmedämmung in befestigungslöcher in Brennerflansch der Kesseltür entsprechend dem bohren und Brennerrohröffnung aus Durchmesser des Brennerrohres brennen.

  • Seite 15: Brenner Einstellen

    Brenner Brenner einstellen Einregulierung des Brenners siehe separate Unterlagen des Brenners. Den größten Öl bzw. Gasdurchsatz des Betrieb mit Brennerbelastung y 60 % Betrieb mit Brennerbelastung t 60 % Brenners auf die angegebene Nenn Die Mindestkesselwassertemperatur Die Mindestkesselwassertemperatur Wärmeleistung des Heizkessels ein beträgt bei Ölbetrieb 50 ºC und bei beträgt bei Ölbetrieb 60 ºC und bei stellen.

  • Seite 16: Anhang

    Rechenwerte zur Auslegung der Abgasanlage nach DIN 4705 bezogen auf 13 % CO bei Heizöl EL und auf 10 % CO bei Erdgas. Gemessene Abgastemperatur bei 20 ºC Verbrennungslufttemperatur. Viessmann Werke GmbH & Co D 35107 Allendorf Telefon: (0 64 52) 70 0 Telefax: (0 64 52) 70 27 80...
