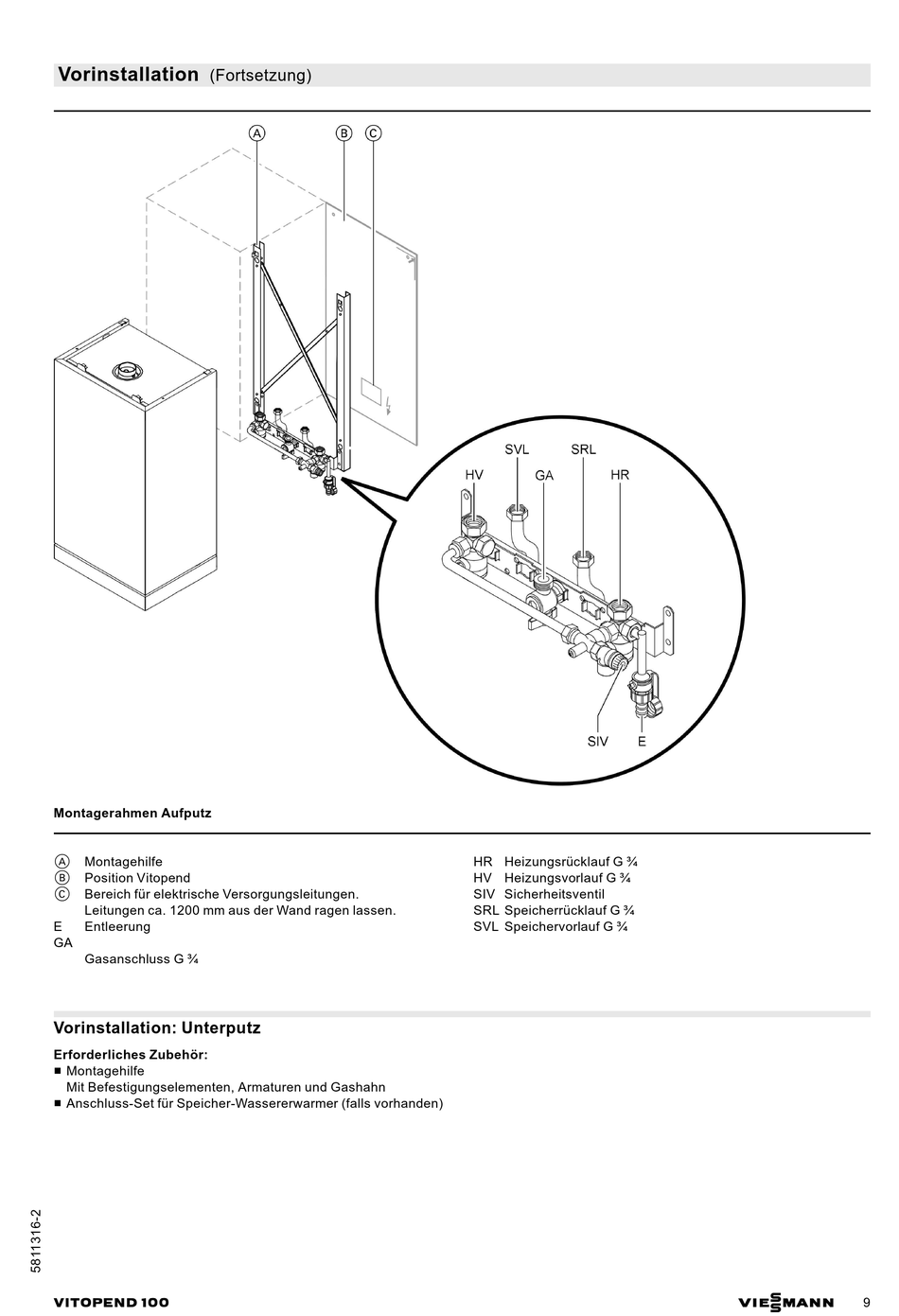

Vorinstallation: Unterputz - Viessmann VITOPEND 100 Typ WHEA Datenblatt

Vorinstallation
(Fortsetzung)
Montagerahmen Aufputz
A Montagehilfe
B Position Vitopend
C Bereich für elektrische Versorgungsleitungen.
Leitungen ca. 1200 mm aus der Wand ragen lassen.
E Entleerung
GA
Gasanschluss G ¾

Vorinstallation: Unterputz

Erforderliches Zubehör:
Montagehilfe
Mit Befestigungselementen, Armaturen und Gashahn
Anschluss-Set für Speicher-Wassererwarmer (falls vorhanden)
VITOPEND 100
HR Heizungsrücklauf G ¾
HV Heizungsvorlauf G ¾
SIV Sicherheitsventil
SRL Speicherrücklauf G ¾
SVL Speichervorlauf G ¾
VIESMANN
9
