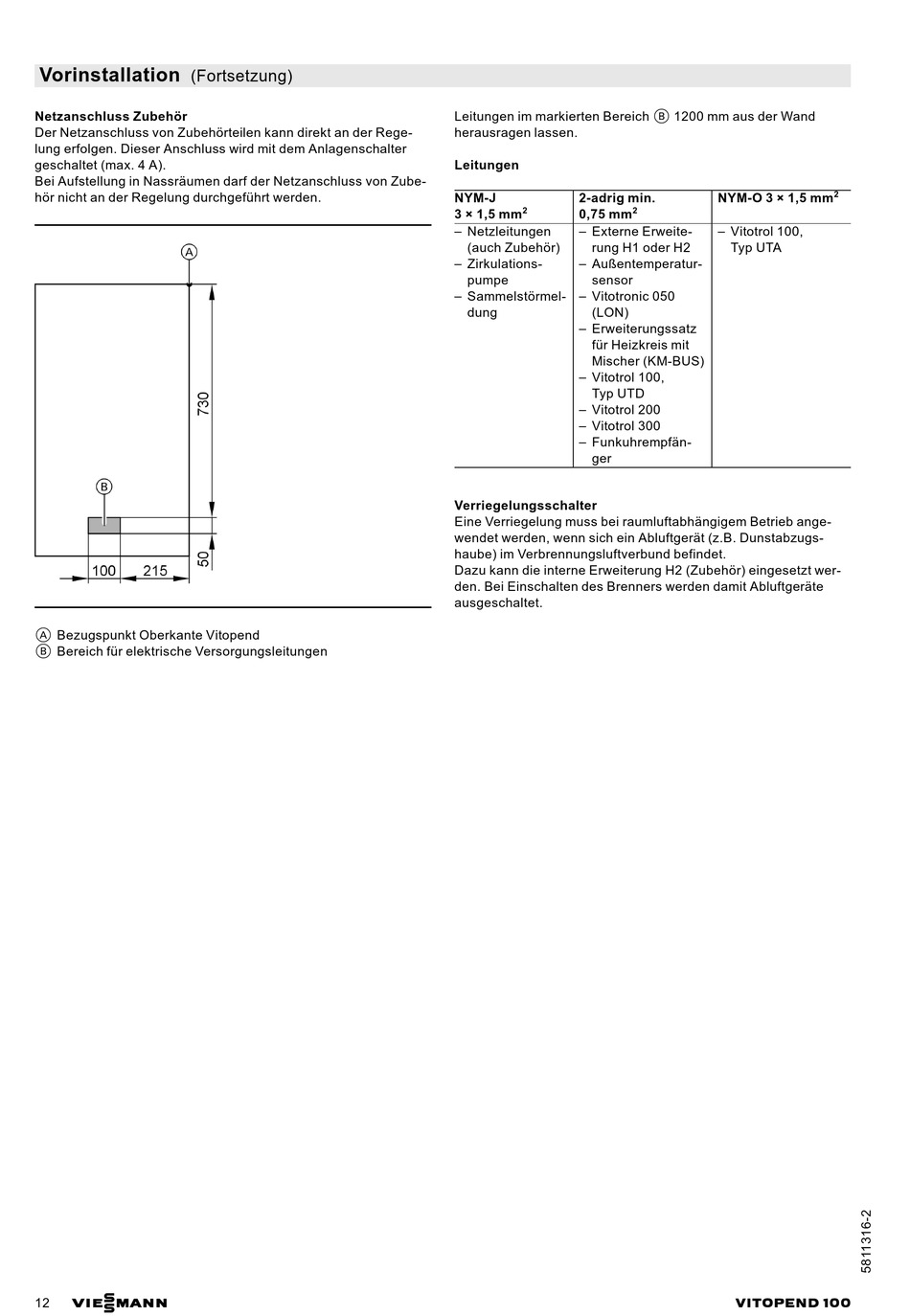

Viessmann VITOPEND 100 Typ WHEA Datenblatt Seite 12

Vorinstallation
(Fortsetzung)
Netzanschluss Zubehör
Der Netzanschluss von Zubehörteilen kann direkt an der Rege-
lung erfolgen. Dieser Anschluss wird mit dem Anlagenschalter
geschaltet (max. 4 A).
Bei Aufstellung in Nassräumen darf der Netzanschluss von Zube-
hör nicht an der Regelung durchgeführt werden.
A Bezugspunkt Oberkante Vitopend
B Bereich für elektrische Versorgungsleitungen
VIESMANN
12
Leitungen im markierten Bereich B 1200 mm aus der Wand
herausragen lassen.
Leitungen
NYM-J 2-adrig min.
2
3 × 1,5 mm 0,75 mm
Netzleitungen Externe Erweite-
(auch Zubehör) rung H1 oder H2
Zirkulations- Außentemperatur-
pumpe sensor
Sammelstörmel- Vitotronic 050
dung (LON)
Erweiterungssatz
für Heizkreis mit
Mischer (KM-BUS)
Vitotrol 100,
Typ UTD
Vitotrol 200
Vitotrol 300
Funkuhrempfän-
ger
Verriegelungsschalter
Eine Verriegelung muss bei raumluftabhängigem Betrieb ange-
wendet werden, wenn sich ein Abluftgerät (z.B. Dunstabzugs-
haube) im Verbrennungsluftverbund befindet.
Dazu kann die interne Erweiterung H2 (Zubehör) eingesetzt wer-
den. Bei Einschalten des Brenners werden damit Abluftgeräte
ausgeschaltet.
NYM-O 3 × 1,5 mm
2
Vitotrol 100,
Typ UTA
