ENERGIEERFASSUNGSMODUL MIT VARAN
VARAN-Bus
Durch den VARAN-Out Port wird der Aufbau des VARAN-Busses in einer Linienstruktur
ermöglicht.
Der VARAN-Out Port besitzt eine automatische Ethernet-Erkennung. Wird der VARAN-Out
mit einem Ethernetteilnehmer verbunden, dann wird der VARAN-Out automatisch zu einem
Ethernet Port.
Am Ethernet Port eingehende Ethernet-Pakete werden, ähnlich wie bei einen HUB, mittels
VtE (VARAN transmits Ethernet) auf alle anderen Ethernet Ports im VARAN-Bussystem
und an den VARAN-Manager (und somit an die CPU) verteilt.
DIAS-Bus

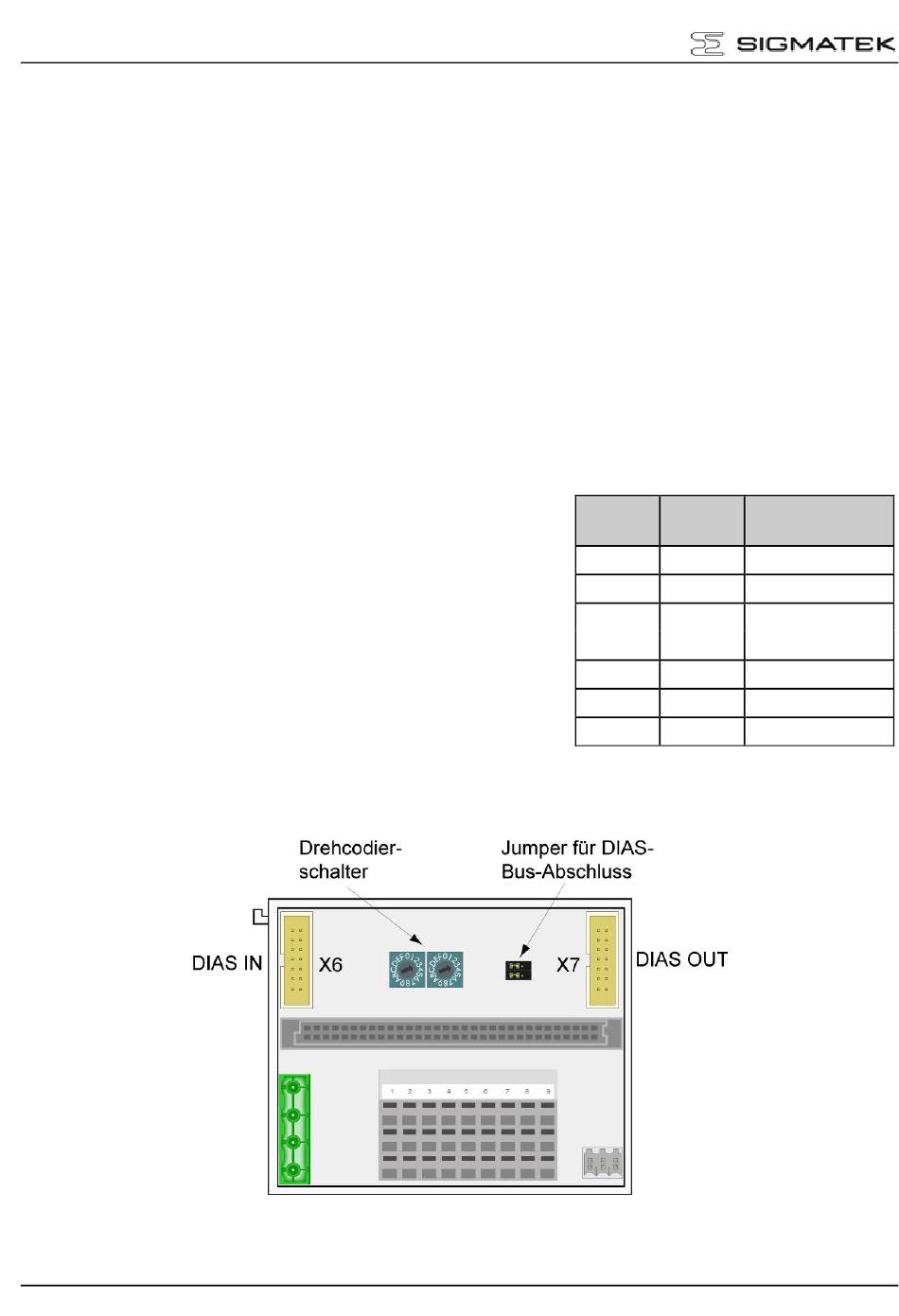

Die Stationsnummer kann mit 2 Drehcodier-
schalter für jedes Bussystem von 1 (16#01) bis
60 (16#3C) eingestellt werden. Jede Stations-
nummer darf im jeweiligen Bussystem nur ein-
mal vergeben werden.
Am jeweils letzten Funktionsmodul eines DIAS-
Systems muss ein Busabschluss gesetzt wer-
den. Dies garantiert eine einwandfreie Daten-
übertragung ohne Reflexionen. Auf dem Klem-
menmodul DKL 361 sind diese Widerstände
bereits vorhanden und müssen durch den Jum-
per aktiviert werden.
Seite 12
DEE 021
Adresse
Adresse
High
Low
0
1
0
2
.
.
.
.
3
A
3
B
3
C
Stations-
nummer
1
2
.
.
58
59
60
08.08.2019
