Messvorgang

1. Stecken Sie den Stecker vom Sensorkabel (3.14) in den Eingang des Messgerätes (3.12).
2. Über die EIN-/AUS-Taste (3.2) schalten Sie das Gerät ein.
3. Über die Sensor-Typ-Taste wählen Sie den Typ des Sensors (welcher auf dem
Drehmomentsensor (3.15) angegeben ist) aus.
Drücken Sie die Sensor-Typ-Taste so oft bis „15 kg cm" erscheint.
4. Über die Unit-Taste (3.5) können Sie die gewünschte Einheit auswählen. Die Anzeige
wechselt von „Kgf cm" - „LBf inch" auf „N cm".
5. Über die Auflösung-Taste können Sie zwischen niedriger und hoher Auflösung wechseln
Einheit
Kg cm
LB inch
N cm
6. Über die Fast/Slow-Taste (3.10) können Sie die Ansprechzeit wählen:
Bei schneller (Fast) Ansprechzeit wird ein „F" im Display angezeigt.
Bei langsamer (slow) Ansprechzeit wird ein „S" im Display angezeigt.
7. Um das Bohrfutter (3.17) zu öffnen halten Sie die Einheit fest und drehen Sie den Teil
oberhalb des Zahnkranzes (3.16). Um das Bohrfutter zu schließen benutzen Sie bitte den
Bohrfutterschlüssel (3.18). Zur Anwendung sehen Sie auch die nächsten Bilder:
Falls die Anzeige nicht „0" anzeigt, können Sie über die Null-Taste das Gerät auf null setzen.
8.
9. Wenn Sie nun eine Kraft / ein Drehmoment auf den Sensor geben wird der Wert im Display
angezeigt.
Während der Messung können Sie die Peak-Taste (3.6) drücken. „Peak" erscheint im Display
10.
und der höchste Messwert wird „eingefroren".
Anmerkung: Im Peak-Modus wechselt das Gerät immer in den Fast-Modus (schnelle
Ansprechzeit), ein „F" wird angezeigt.
11. Über die Hold-Taste (3.3) können Sie den aktuellen Messwert im Display festhalten. Ein
erneuter Druck auf die Hold-Taste beendet die Funktion.
Über die „Max./Min."-Taste (3.4) starten Sie die Speicherung der Minimum- und
12.
Maximumwerte einer Messung. Ein „REC" Symbol erscheint im Display.
(a) Drücken Sie nun die „Max./Min."-Taste erneut wird der max. Wert und „Max" angezeigt.
(b) Drücken Sie nun die „Max./Min."-Taste erneut wird der min. Wert und „Min" angezeigt.
(c) Um die Funktion zu beenden drücken Sie die „Max./Min."-Taste für ca. 2 Sekunden.
Wichtiger Hinweis: Belasten Sie den externen Drehmomentsensor nicht über den
angegebenen Messbereich hinaus. Dieses hat eine Zerstörung des Sensors zur Folge.
BETRIEBSANLEITUNG
niedrige Auflösung
0,1 Kgf cm
0,1 LB inch
1 N cm

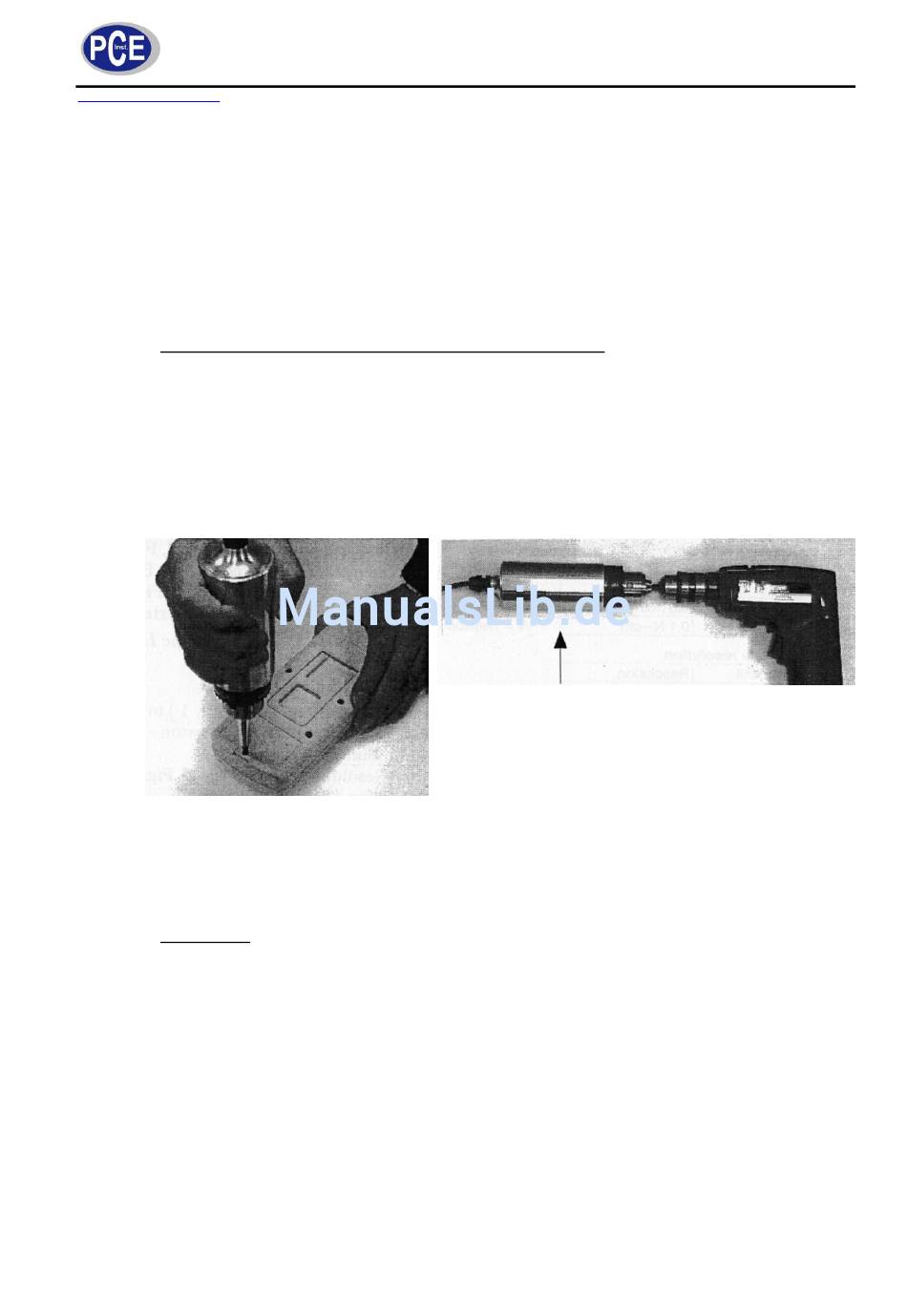

Sie können den Drehmomentsensor wie abgebildet
auf einen Tisch legen und ihn festhalten oder ihn
vorsichtig in einen Schraubstock spannen. Achten
Sie darauf, dass die Achsen fluchten und nicht
verkanten. Überlasten Sie den Sensor nicht über den
Messbereich hinaus.
5
hohe Auflösung
0,01 Kgf cm
0,01 LB inch
0,1 N cm
