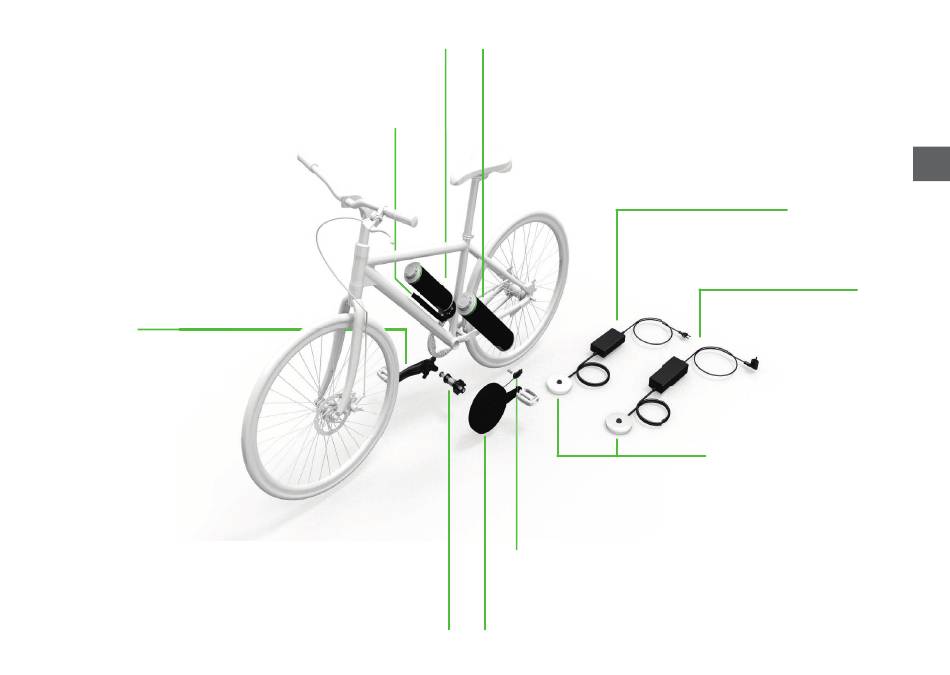

Pendix eDrive series Montageanleitung Seite 5

(5) Akkuhalter
(2) Tretkurbel
Kurbellänge: 172,5 mm
Pedalgewinde: 9/16" x 20 RH (FG 14,3)
Anschluss Kettenblätter: 104/64 mm
Tretlagergewinde: BSA 1,375" x 24 TPI LH (FG34)
Tretlagergewinde: BSA 1,375" x 24 TPI RH (FG34)
Einschraubhülse Aluminium
(3) Akku ePower300 (4) Akku ePower500
13S2P Li-Ion 13S3P Li-Ion
Spannung: 48 V Spannung: 48 V
Kapazität: 331 Wh Kapazität: 497 Wh
(9) Tretlagereinheit
Messtretlager
Vierkantwelle
Wellenlänge: 128 mm
Kurbelgewinde: M8x1 RH
Messtretlagermontage
Distanzring Messtretlager (1) Antriebseinheit
Federring
Dauerleistung: 250 W
Kurbelschraube
Kurbellänge: 172,5 mm
Pedalgewinde: 9/16" x 20 LH (FG 14,3)
(6) Ladegerät Ansmann 120 W
für 48V Li-Ion Akku
Eingangswerte: 100-240 V AC; 50 Hz;
Ausgangswerte: 54,6 V DC; 2,2 A
(7) Ladegerät Ansmann 200 W
für 48V Li-Ion Akku
Eingangswerte: 100-240 V AC; 50 Hz;
Ausgangswerte: 54,6 V DC; 3,6 A
(8) Power Station
(10) Raddrehzahlsensoreinheit
Raddrehzahlsensor
Montagesatz Raddrehzahlsensor
Speichenmagnet
