Faden steckt fest
Der Faden kann sich im Extruder ausdehnen und verkeilen.
Wenn Sie den Faden nicht aus einem der Extruder entfernen können,
gehen Sie folgendermaßen vor:
1. Gehen Sie in das LCD-Panel und wählen Sie Dienstprogramme >
Faden-Optionen > Entnehmen.
Diese Option heizt den Extruder auf.
2. Stellen Sie die Extruder-Arretierhebel in die geöffnete Position.
3. Drücken Sie circa einen Zentimeter Faden durch den Extruder, um die
Blockade zu entfernen.
4. Versuchen Sie, den Faden wieder aus dem Extruder herauszuziehen.
Wenn Sie den Faden nicht entladen können, weil dieser im Extruder
abgerissen ist, können Sie u.U. nicht in das Innere des Extruders
gelangen, um die Blockade zu entfernen.
Sollte dieser Fall eintreten, beachten Sie bitte die Ausführungen im
Abschnitt Zerlegen eines Extruders.

ZERLEGEN EINES EXTRUDERS

1. Entnehmen Sie den MakerBot-Faden aus dem Extruder. Um das Skript
„Faden entnehmen" auszuführen, gehen Sie auf das LCD-Panel und
wählen Sie Dienstprogramme > Faden-Optionen > Entnehmen.
2. Schalten Sie den MakerBot Replicator 2X aus und ziehen Sie das
Netzteil. Entfernen Sie das Netzkabel aus der Stromeingangsbuchse.
3. Lösen Sie die beiden Schrauben an den unteren Ecken der
Lüfterhaube mit einem 2,5mm-Inbusschlüssel. Entfernen Sie
Lüfterhaube, Lüfter, Kühlkörper und die Abstandshalter (bestehend aus
einem Teil). Diese Teile werden nicht zerlegt, lege Sie sie bitte zur Seite.
4. Stellen Sie die Extruder-Arretierung in die offene Position [Abb. 1.2].
5. Ziehen Sie den Kabelbaum aus der Spitze des Extruder-Antriebs und
ziehen Sie die Antriebs-Baugruppe aus dem Extruder.

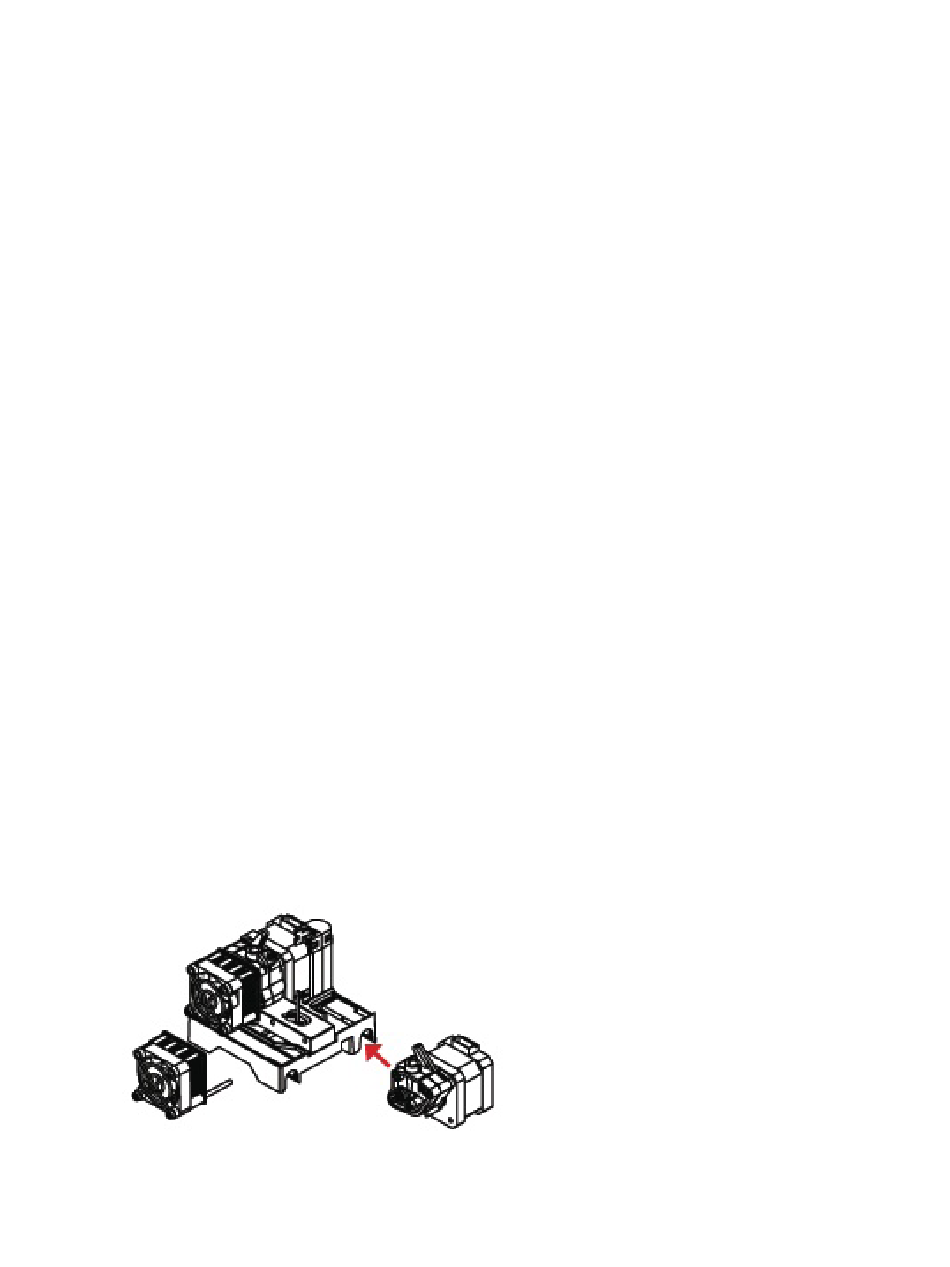

Abb. 1.3
6. Der Extruder ist nun in seine
wichtigsten Bauteile zerlegt
[Abb. 1.3]. Um einen in der
Wärmedämmschicht-Leitung
eingeklemmten Faden zu
entfernen, schalten Sie den
Replicator 2X ein und führen
Sie das Entnehmen-Skript aus,
der Extruder wird aufgeheizt.
Entfernen Sie mithilfe einer
Zange den festgeklemmten
Faden.
