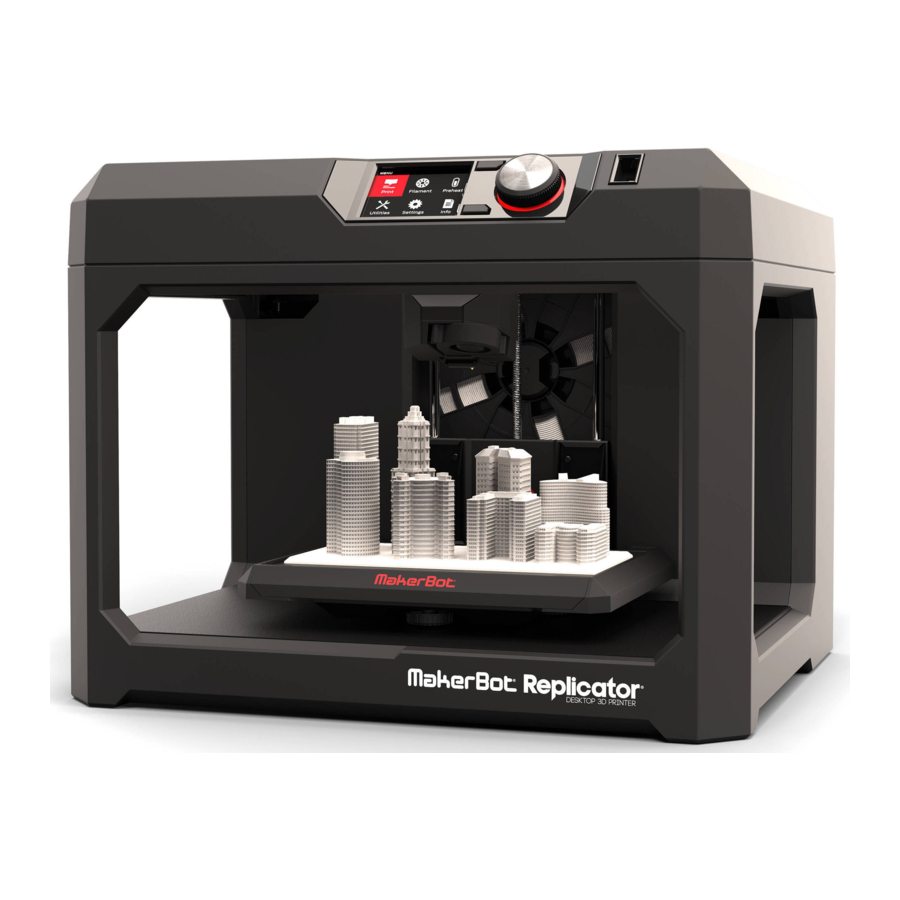

MakerBot Replicator Handbuch

Benötigte Werkzeuge

1,3 mm Innensechskantschlüssel
1,5 mm Innensechskantschlüssel
2,0 mm Innensechskantschlüssel
2,5 mm Innensechskantschlüssel
Kreuzschlitzschraubendreher
T10 - T20 Torx-Schraubendreher
T10 Sicherheitstorx-Schraubendreher
1 dünne Pinzette
Kleiner Seitenschneider
Kleiner Behälter für Schrauben

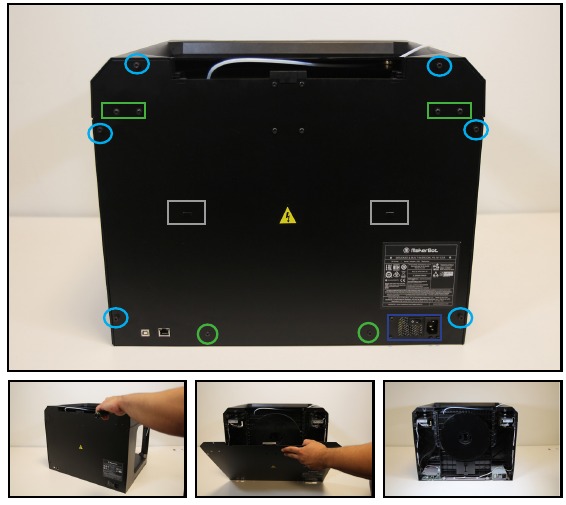

Rückwand entfernen

• Entfernen Sie die folgenden Schrauben am äußeren Rand der Rückwand mit einem T15-Schraubendreher:

  • Sechs (6) Torx-Zylinderkopfschrauben
  • Sechs (6) Torx-Linsenkopfschrauben
  • Vier (4) Torx-Zylinderkopfschrauben, die das Netzteil umgeben. Ziehen Sie die Rückwand vorsichtig ab. Achten Sie auf die beiden Laschen hinten, falls diese herausgedrückt werden müssen.
    HINWEIS: Vier (4) Schrauben in der oberen Mitte der Rückwand müssen nicht entfernt werden).

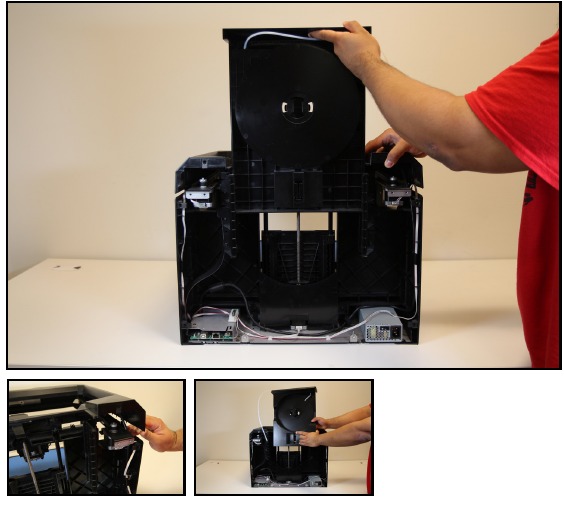

Filament-Spulenlade entfernen

• Heben Sie die obere Abdeckung vorsichtig etwa 5 cm (2 Zoll) an, um genügend Freiraum für den Anschlag der Filament-Spulenlade zu schaffen. Heben Sie die Filament-Spulenlade vorsichtig nach oben an, um sie aus dem Gehäuse des Replicator zu entfernen.


Obere Abdeckung entfernen

• Trennen Sie den Kamera-Kabelbaum, der sich hinter der Benutzeroberflächenbaugruppe (UI) befindet. Heben Sie zuerst die Rückseite der oberen Abdeckung vorsichtig an, um die Schnapphalterungen freizulegen
  Hinweis: Heben Sie die obere Abdeckung NICHT mehr als 5 cm (2 Zoll) an, da Sie sonst Gefahr laufen, die Schraubenbolzen zu brechen, die nicht austauschbar sind). Heben Sie die obere Abdeckung mit einem mittellangen Schraubendreher von der Vorderseite des Replicator vorsichtig von den Schnapphalterungen der Frontplatte an jeder Ecke ab. Ziehen Sie die Motorkabel und das HDMI-Kabel ab, heben Sie dann die obere Abdeckung ab und legen Sie sie beiseite.

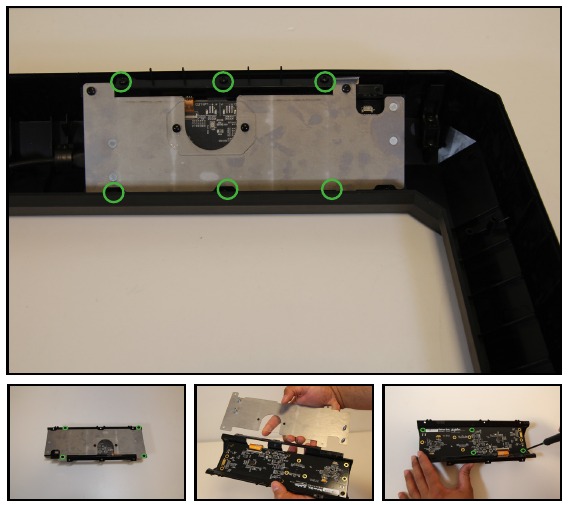

Benutzeroberflächenbaugruppe (UI) entfernen

• Ziehen Sie das HDMI-Kabel ab. Entfernen Sie die sechs (6) Torx-Linsenkopfschrauben, die die UI an der oberen Abdeckung befestigen, und drücken Sie die UI aus der oberen Abdeckung.
  Hinweis: Die folgenden Schritte sind nur erforderlich, wenn Sie die UI zerlegen müssen. Entfernen Sie die vier (4) Torx-Linsenkopfschrauben, die die ESD-Abdeckung (Electrostatic Discharge Cover) der UI an der UI-Frontplatte halten. Ziehen Sie die ESD-Abdeckung auseinander, um sie zu trennen. Entfernen Sie die vier (4) Torx-Linsenkopfschrauben, die die Hoboken PCB an der UI-Frontplatte befestigen.


UI zerlegen (Optional)

• Hinweis: Dieser Schritt ist nur notwendig, wenn Sie den LCD-Bildschirm oder die Hoboken PCB Fehler beheben. Um den LCD-Bildschirm zu trennen, heben Sie die braune Lasche auf der Rückseite der Hoboken PCB an und ziehen Sie vorsichtig das Flachbandkabel des LCD-Bildschirms heraus. Heben Sie den LCD-Bildschirm von der Hoboken PCB ab. Beachten Sie die zwei (2) Schaumstoffabstandshalter auf der Rückseite des LCD-Bildschirms
  HINWEIS: Der LCD-Bildschirm ist nicht an der Hoboken PCB geklebt, sondern wird durch Druck gehalten.

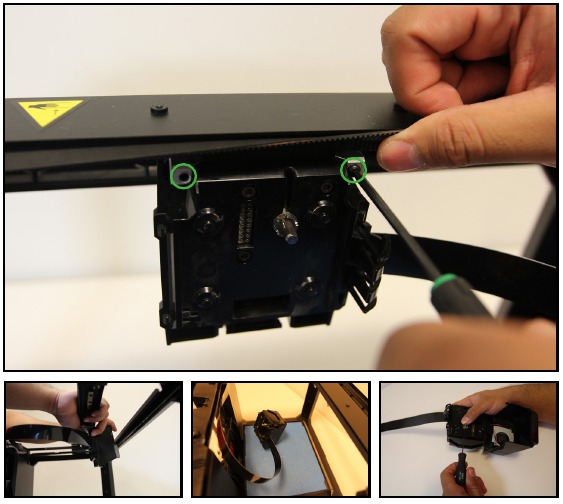

Wagenbaugruppe entfernen

• Entfernen Sie die zwei (2) Torx-Schrauben, die die Wagenbaugruppe mit dem Wagenadapter verbinden, mit einem T10-Schraubendreher. Drücken Sie auf die Rückseite der Wagenbaugruppe (drücken Sie in Richtung der Vorderseite des Druckers), um den Wagen aus der Halterung zu entfernen. (optional) Verwenden Sie einen 1,3 mm Innensechskantschlüssel, um die Stellschraube zu entfernen, die das Kronenrad an der Wagenmotorachse hält.


Wagenbaugruppe zerlegen (optional)

• Entfernen Sie die zwei (2) Torx-Schrauben, die die Wagenabdeckung (vorne) und die Wagen-Extruderhalterung (hinten) halten
  Drücken Sie die Schnappverschlüsse ein und hebeln Sie die Vorderseite vorsichtig von der Rückseite der Wagenbaugruppe ab und trennen Sie sie. Ziehen Sie die Plastiklasche um das FFC zurück und drücken Sie die beiden Laschen auf jeder Seite des Steckers und ziehen Sie das FFC von der Bronx PCB ab. Ziehen Sie sowohl das aktive Kühlgebläse als auch den Extruderlüfter vorsichtig von der Bronx PCB ab. Entfernen Sie drei (3) Zylinderkopfschrauben mit einem 2,5 mm Innensechskantschlüssel und entfernen Sie den Wagenmotor und die Bronx PCB.

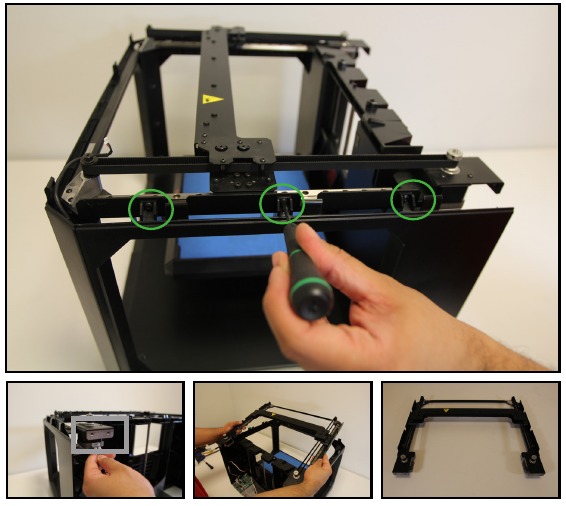

Portalbaugruppe entfernen

• Entfernen Sie sechs (6) Torx-Linsenkopfschrauben, die die Portalbaugruppe am Gehäuse des Replicator befestigen. Ziehen Sie beide Portalmotoren (links und rechts) ab.


Riemen und Riemenclip entfernen

• Lösen Sie die zwei (2) Linsenkopfschrauben, die die Spannrollenhalterung festhalten, mit einem 1,5 mm Innensechskantschlüssel, der sich vorne links befindet. Lösen Sie anschließend mit einem T15- oder einem 3 mm Innensechskantschlüssel die Spannschraube, um genügend Spielraum zu erhalten, und entfernen Sie den Riemen.
  Lösen Sie den Riemenclip vom Wagenadapter. Entfernen Sie mit einem 1,5 mm Innensechskantschlüssel zwölf (12) Linsenkopfschrauben, die die obere XY-Halterung mit den unteren Portalhalterungen verbinden.
  (HINWEIS: Die meisten Riemen sind jetzt am Riemenclip festgeklebt. Es ist möglich, den Riemenclip zu entfernen, ohne den Riemen zu beschädigen. Wenn der Riemen beschädigt ist, ersetzen Sie sowohl den Riemenclip als auch den Riemen).

• Entfernen Sie die folgenden Schrauben:

  • Vier (4) Zylinderkopfschrauben, die die unteren Portalhalterungen an den Linearlagern befestigen. Mit einem 1,5 mm Innensechskantschlüssel
  • Acht (8) Linsenkopfschrauben (4 pro Schiene), die die Portalschienen am XY-Portal befestigen. Mit einem 1,5 mm Innensechskantschlüssel
    Lösen Sie mit einem 2,0 mm Innensechskantschlüssel die Bundschrauben, um die schwarzen Umlenkrollen zu entfernen.

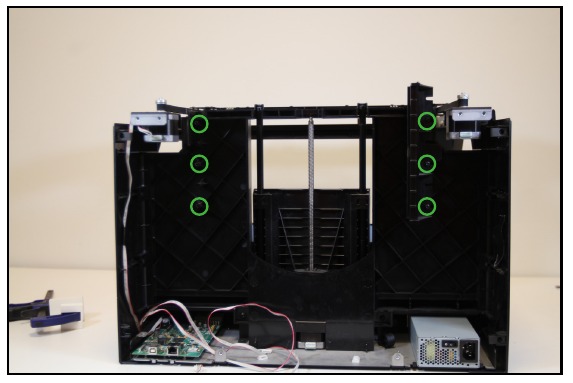

Spulenladen-Ausrichtungsbügel entfernen

• Entfernen Sie die sechs (6) Torx-Linsenkopfschrauben, die die Spulenladen-Ausrichtungsbügel am Z-Gehäuse halten. Ziehen Sie die Ausrichtungsbügel vom Gehäuse des Replicator weg.

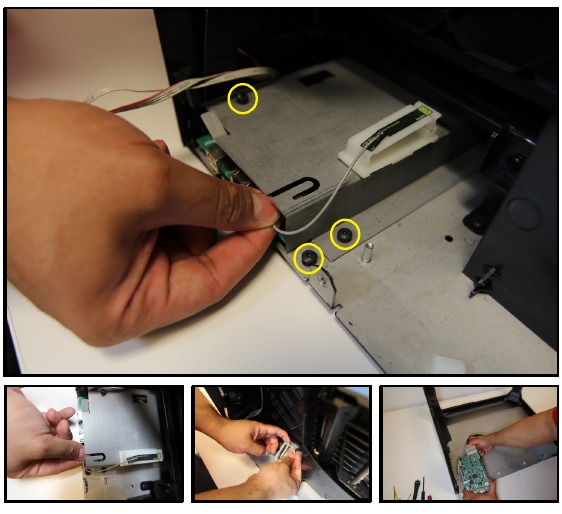

Brooklyn PCB entfernen

• Ziehen Sie das HDMI-Kabel ab und entfernen Sie die ESD-Abdeckung (Electrostatic Discharge Cover), indem Sie die zwei (2) Torx-Linsenkopfschrauben mit einem T20-Schraubendreher entfernen. Entfernen Sie die eine (1) Torx-Linsenkopfschraube, die die PCB-Adapterplatte an der Grundplatte befestigt. Heben Sie die ESD-Abdeckung vorsichtig an und ziehen Sie die WLAN-Antenne ab, öffnen Sie anschließend den weißen Kabelclip an der Oberseite der ESD-Abdeckung und entfernen Sie den Motorkabelbaum. Ziehen Sie den Z-Motor ab und legen Sie ihn beiseite. Ziehen Sie die Brooklyn PCB zu sich, um etwas Spielraum zu schaffen, drücken Sie die weiße Lasche am 20-poligen Netzteilstecker nach unten und ziehen Sie sie aus der Brooklyn PCB heraus, schieben Sie sie aus dem Metallschlitz, um sie zu entfernen.

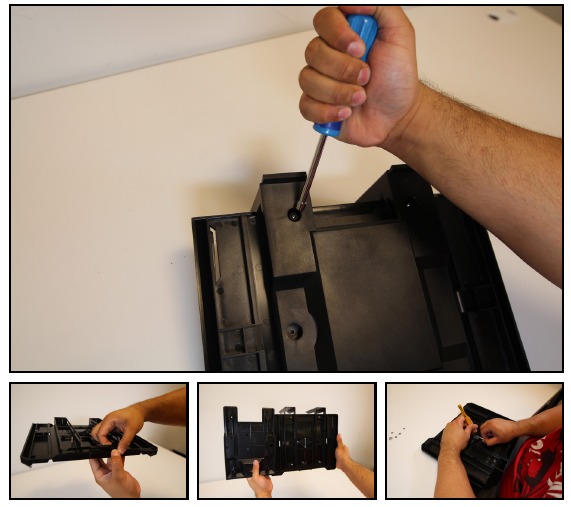

Z-Gehäuse entfernen

• Entfernen Sie die folgenden Schrauben:

  • Vier (4) Torx-Linsenkopf-Gewindeformschrauben, die die Z-Rückseite an den Seitenwänden befestigen
  • Zwei (2) Torx-Linsenkopfschrauben, die die Z-Rückseite an der Bodenplatte befestigen. Ziehen Sie die Z-Rückseite vom Gehäuse des Replicator weg zu sich und legen Sie sie beiseite. Um die Z-Achsen-Baugruppe zu entfernen, entfernen Sie die vier (4) Torx-Linsenkopfschrauben mit einem T15-Schraubendreher. Um die Z-Achsen-Baugruppe zu entfernen, entfernen Sie die vier (4) Torx-Linsenkopfschrauben mit einem T15-Schraubendreher.
• Um die Z-Bühne zu öffnen, entfernen Sie die Nylock-Muttern, die sich unter der Z-Bühne befinden, mit einem 5 mm Steckschlüssel (Hinweis: Ältere Modelle haben Spreizmuttern, die aufgehebelt werden müssen). Entfernen Sie anschließend die vier (4) Konischen Federn (2 starke, 2 schwache), die sich in der Z-Bühne befinden. Schieben Sie schließlich den Federgabelbolzen heraus, der den Bauplattenhalter hält und


• Um den Z-Motor und die Messingmutter zu entfernen, entfernen Sie zuerst den Z-Motor aus dem Z-Gehäuse, indem Sie die vier (4) Linsenkopfschrauben, die den Z-Motor am Z-Gehäuse befestigen, mit einem 2,5 mm Schraubendreher entfernen. Drehen Sie die Gewindestange, bis sie aus dem Z-Gehäuse fällt. Entfernen Sie anschließend die vier (4) Linsenkopfschrauben, die die Messingmutter am Z-Gehäuse befestigen, mit einem 2,5 mm Schraubendreher.


Gehäusebaugruppe zerlegen

• Entfernen Sie die folgenden Schrauben: Zwei (2) an der Vorderseite des Druckers an der Bodenplatte mit einem T15-Schraubendreher. Zwei (2), die die Bodenplatte an der Grundplatte (im Inneren des Replicator) befestigen, mit einem T15-Schraubendreher. Ziehen Sie die Bodenplatte von der Vorderseite des Replicator weg, um sie zu entfernen. Entfernen Sie die sieben (7) Torx-Blechschrauben, die die linke und rechte Platte an der Grundplatte befestigen. Entfernen Sie die sechs (6) Torx-Blechschrauben, die die linke und rechte Platte an der Frontplatte befestigen.

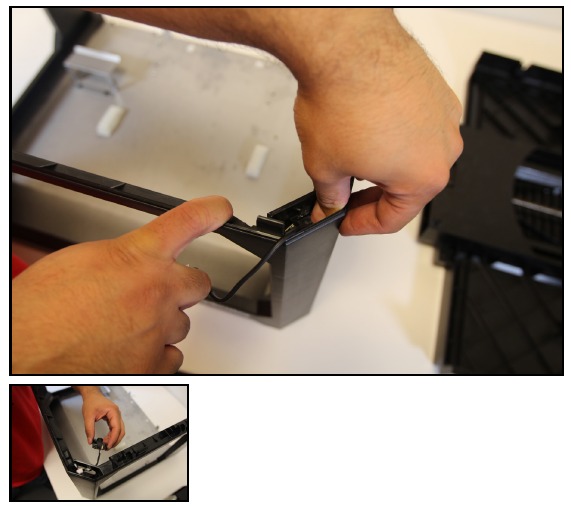

Kamera entfernen

• Entfernen Sie die Kamera, indem Sie auf den Kamera-Montageclip drücken, der sie an der linken Platte hält.
