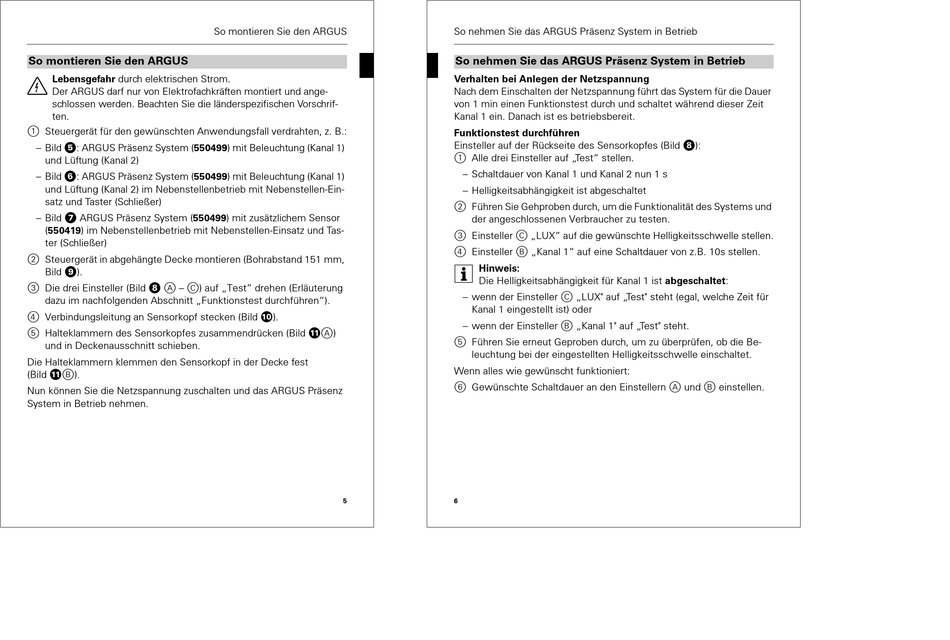

So montieren Sie den ARGUS
¼
Lebensgefahr durch elektrischen Strom.
Der ARGUS darf nur von Elektrofachkräften montiert und ange-
schlossen werden. Beachten Sie die länderspezifischen Vorschrif-
ten.
1 Steuergerät für den gewünschten Anwendungsfall verdrahten, z. B.:
– Bild %: ARGUS Präsenz System (550499) mit Beleuchtung (Kanal 1)
und Lüftung (Kanal 2)
– Bild &: ARGUS Präsenz System (550499) mit Beleuchtung (Kanal 1)
und Lüftung (Kanal 2) im Nebenstellenbetrieb mit Nebenstellen-Ein-
satz und Taster (Schließer)
– Bild / ARGUS Präsenz System (550499) mit zusätzlichem Sensor
(550419) im Nebenstellenbetrieb mit Nebenstellen-Einsatz und Tas-
ter (Schließer)
2 Steuergerät in abgehängte Decke montieren (Bohrabstand 151 mm,
Bild )).
3 Die drei Einsteller (Bild ( A – C) auf „Test" drehen (Erläuterung
dazu im nachfolgenden Abschnitt „Funktionstest durchführen").
4 Verbindungsleitung an Sensorkopf stecken (Bild =).
5 Halteklammern des Sensorkopfes zusammendrücken (Bild ?A)
und in Deckenausschnitt schieben.
Die Halteklammern klemmen den Sensorkopf in der Decke fest
(Bild ?B).
Nun können Sie die Netzspannung zuschalten und das ARGUS Präsenz
System in Betrieb nehmen.
So montieren Sie den ARGUS
5
V5504-581-01.book Seite 6 Freitag, 25. November 2005 4:17 16
So nehmen Sie das ARGUS Präsenz System in Betrieb
So nehmen Sie das ARGUS Präsenz System in Betrieb
Verhalten bei Anlegen der Netzspannung
Nach dem Einschalten der Netzspannung führt das System für die Dauer
von 1 min einen Funktionstest durch und schaltet während dieser Zeit
Kanal 1 ein. Danach ist es betriebsbereit.
Funktionstest durchführen
Einsteller auf der Rückseite des Sensorkopfes (Bild ():
1 Alle drei Einsteller auf „ Test" stellen.
– Schaltdauer von Kanal 1 und Kanal 2 nun 1 s
– Helligkeitsabhängigkeit ist abgeschaltet
2 Führen Sie Gehproben durch, um die Funktionalität des Systems und
der angeschlossenen Verbraucher zu testen.
3 Einsteller C „LUX" auf die gewünschte Helligkeitsschwelle stellen.
4 Einsteller B „Kanal 1" auf eine Schaltdauer von z.B. 10s stellen.
Hinweis:
|
Die Helligkeitsabhängigkeit für Kanal 1 ist abgeschaltet:
– wenn der Einsteller C „LUX" auf „ Test" steht (egal, welche Zeit für
Kanal 1 eingestellt ist) oder
– wenn der Einsteller B „Kanal 1" auf „ Test" steht.
5 Führen Sie erneut Geproben durch, um zu überprüfen, ob die Be-
leuchtung bei der eingestellten Helligkeitsschwelle einschaltet.
Wenn alles wie gewünscht funktioniert:
6 Gewünschte Schaltdauer an den Einstellern A und B einstellen.
