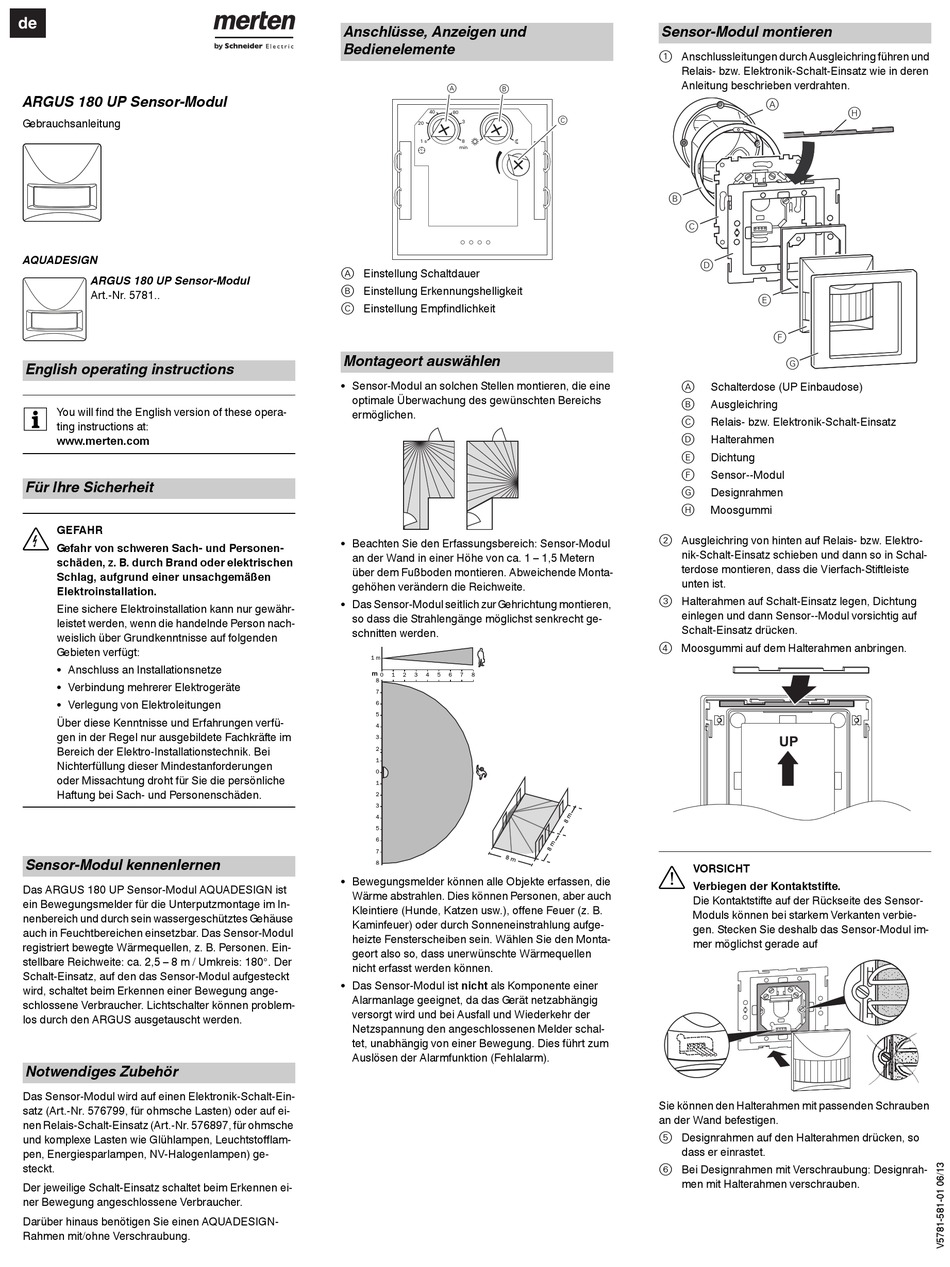

merten ARGUS 180 Gebrauchsanleitung

ARGUS 180 UP Sensor-Modul © Merten 2009V5781-581-0106/13
de
ARGUS 180 UP Sensor-Modul
Gebrauchsanleitung
AQUADESIGN

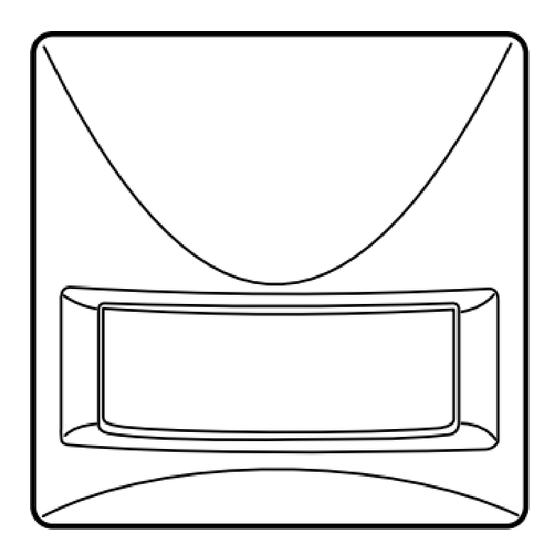

ARGUS 180 UP Sensor-Modul
Art.-Nr. 5781..
English operating instructions
You will find the English version of these opera-
|
ting instructions at:
www.merten.com
Für Ihre Sicherheit
¼ GEFAHR
Gefahr von schweren Sach- und Personen-
schäden, z. B. durch Brand oder elektrischen
Schlag, aufgrund einer unsachgemäßen
Elektroinstallation.
Eine sichere Elektroinstallation kann nur gewähr-
leistet werden, wenn die handelnde Person nach-
weislich über Grundkenntnisse auf folgenden
Gebieten verfügt:
• Anschluss an Installationsnetze
• Verbindung mehrerer Elektrogeräte
• Verlegung von Elektroleitungen
Über diese Kenntnisse und Erfahrungen verfü-
gen in der Regel nur ausgebildete Fachkräfte im
Bereich der Elektro-Installationstechnik. Bei
Nichterfüllung dieser Mindestanforderungen
oder Missachtung droht für Sie die persönliche
Haftung bei Sach- und Personenschäden.
Sensor-Modul kennenlernen
Das ARGUS 180 UP Sensor-Modul AQUADESIGN ist
ein Bewegungsmelder für die Unterputzmontage im In-
nenbereich und durch sein wassergeschütztes Gehäuse
auch in Feuchtbereichen einsetzbar. Das Sensor-Modul
registriert bewegte Wärmequellen, z. B. Personen. Ein-
stellbare Reichweite: ca. 2,5 – 8 m / Umkreis: 180°. Der
Schalt-Einsatz, auf den das Sensor-Modul aufgesteckt
wird, schaltet beim Erkennen einer Bewegung ange-
schlossene Verbraucher. Lichtschalter können problem-
los durch den ARGUS ausgetauscht werden.
Notwendiges Zubehör
Das Sensor-Modul wird auf einen Elektronik-Schalt-Ein-
satz (Art.-Nr. 576799, für ohmsche Lasten) oder auf ei-
nen Relais-Schalt-Einsatz (Art.-Nr. 576897, für ohmsche
und komplexe Lasten wie Glühlampen, Leuchtstofflam-
pen, Energiesparlampen, NV-Halogenlampen) ge-
steckt.
Der jeweilige Schalt-Einsatz schaltet beim Erkennen ei-
ner Bewegung angeschlossene Verbraucher.
Darüber hinaus benötigen Sie einen AQUADESIGN-
Rahmen mit/ohne Verschraubung.
Anschlüsse, Anzeigen und
Bedienelemente
A
B
40 80
3
20
1 s 8
min
A Einstellung Schaltdauer
B Einstellung Erkennungshelligkeit
C Einstellung Empfindlichkeit
Montageort auswählen
• Sensor-Modul an solchen Stellen montieren, die eine
optimale Überwachung des gewünschten Bereichs
ermöglichen.
• Beachten Sie den Erfassungsbereich: Sensor-Modul
an der Wand in einer Höhe von ca. 1 – 1,5 Metern
über dem Fußboden montieren. Abweichende Monta-
gehöhen verändern die Reichweite.
• Das Sensor-Modul seitlich zur Gehrichtung montieren,
so dass die Strahlengänge möglichst senkrecht ge-
schnitten werden.
1 m
m
0 1 2 3 4 5 6 7 8
8
7
6
5
4
3
2
1
0
1
2
3
4
5
6
7
8
• Bewegungsmelder können alle Objekte erfassen, die
Wärme abstrahlen. Dies können Personen, aber auch
Kleintiere (Hunde, Katzen usw.), offene Feuer (z. B.
Kaminfeuer) oder durch Sonneneinstrahlung aufge-
heizte Fensterscheiben sein. Wählen Sie den Monta-
geort also so, dass unerwünschte Wärmequellen
nicht erfasst werden können.
• Das Sensor-Modul ist nicht als Komponente einer
Alarmanlage geeignet, da das Gerät netzabhängig
versorgt wird und bei Ausfall und Wiederkehr der
Netzspannung den angeschlossenen Melder schal-
tet, unabhängig von einer Bewegung. Dies führt zum
Auslösen der Alarmfunktion (Fehlalarm).
Sensor-Modul montieren
1 Anschlussleitungen durch Ausgleichring führen und
Relais- bzw. Elektronik-Schalt-Einsatz wie in deren
Anleitung beschrieben verdrahten.
C
B
C
D
Schalterdose (UP Einbaudose)
A
Ausgleichring
B
Relais- bzw. Elektronik-Schalt-Einsatz
C
Halterahmen
D
Dichtung
E
Sensor--Modul
F
Designrahmen
G
Moosgummi
H
2 Ausgleichring von hinten auf Relais- bzw. Elektro-
nik-Schalt-Einsatz schieben und dann so in Schal-
terdose montieren, dass die Vierfach-Stiftleiste
unten ist.
3 Halterahmen auf Schalt-Einsatz legen, Dichtung
einlegen und dann Sensor--Modul vorsichtig auf
Schalt-Einsatz drücken.
4 Moosgummi auf dem Halterahmen anbringen.
½ VORSICHT
Verbiegen der Kontaktstifte.
Die Kontaktstifte auf der Rückseite des Sensor-
Moduls können bei starkem Verkanten verbie-
gen. Stecken Sie deshalb das Sensor-Modul im-
mer möglichst gerade auf
Sie können den Halterahmen mit passenden Schrauben
an der Wand befestigen.
5 Designrahmen auf den Halterahmen drücken, so
dass er einrastet.
6 Bei Designrahmen mit Verschraubung: Designrah-
men mit Halterahmen verschrauben.
A
H
E
F
G
UP
