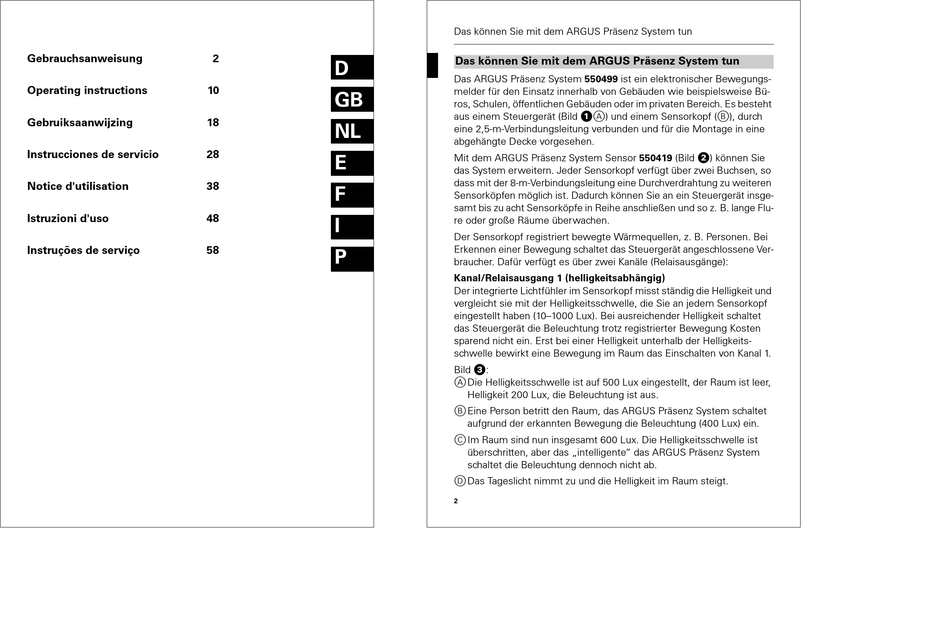

Gebrauchsanweisung
Operating instructions
Gebruiksaanwijzing 18
Instrucciones de servicio 28
Notice d'utilisation 38
Istruzioni d'uso 48
Instruções de serviço 58
2
D
10
GB
NL
E
F
I
P
V5504-581-01.book Seite 2 Freitag, 25. November 2005 4:17 16
Das können Sie mit dem ARGUS Präsenz System tun
Das können Sie mit dem ARGUS Präsenz System tun
Das ARGUS Präsenz System 550499 ist ein elektronischer Bewegungs-
melder für den Einsatz innerhalb von Gebäuden wie beispielsweise Bü-
ros, Schulen, öffentlichen Gebäuden oder im privaten Bereich. Es besteht
aus einem Steuergerät (Bild !A) und einem Sensorkopf (B), durch
eine 2,5-m-Verbindungsleitung verbunden und für die Montage in eine
abgehängte Decke vorgesehen.
Mit dem ARGUS Präsenz System Sensor 550419 (Bild „) können Sie
das System erweitern. Jeder Sensorkopf verfügt über zwei Buchsen, so
dass mit der 8-m-Verbindungsleitung eine Durchverdrahtung zu weiteren
Sensorköpfen möglich ist. Dadurch können Sie an ein Steuergerät insge-
samt bis zu acht Sensorköpfe in Reihe anschließen und so z. B. lange Flu-
re oder große Räume überwachen.
Der Sensorkopf registriert bewegte Wärmequellen, z. B. Personen. Bei
Erkennen einer Bewegung schaltet das Steuergerät angeschlossene Ver-
braucher. Dafür verfügt es über zwei Kanäle (Relaisausgänge):
Kanal/Relaisausgang 1 (helligkeitsabhängig)
Der integrierte Lichtfühler im Sensorkopf misst ständig die Helligkeit und
vergleicht sie mit der Helligkeitsschwelle, die Sie an jedem Sensorkopf
eingestellt haben (10–1000 Lux). Bei ausreichender Helligkeit schaltet
das Steuergerät die Beleuchtung trotz registrierter Bewegung Kosten
sparend nicht ein. Erst bei einer Helligkeit unterhalb der Helligkeits-
schwelle bewirkt eine Bewegung im Raum das Einschalten von Kanal 1.
Bild §:
A Die Helligkeitsschwelle ist auf 500 Lux eingestellt, der Raum ist leer,
Helligkeit 200 Lux, die Beleuchtung ist aus.
B Eine Person betritt den Raum, das ARGUS Präsenz System schaltet
aufgrund der erkannten Bewegung die Beleuchtung (400 Lux) ein.
C Im Raum sind nun insgesamt 600 Lux. Die Helligkeitsschwelle ist
überschritten, aber das „intelligente" das ARGUS Präsenz System
schaltet die Beleuchtung dennoch nicht ab.
D Das Tageslicht nimmt zu und die Helligkeit im Raum steigt.
2
