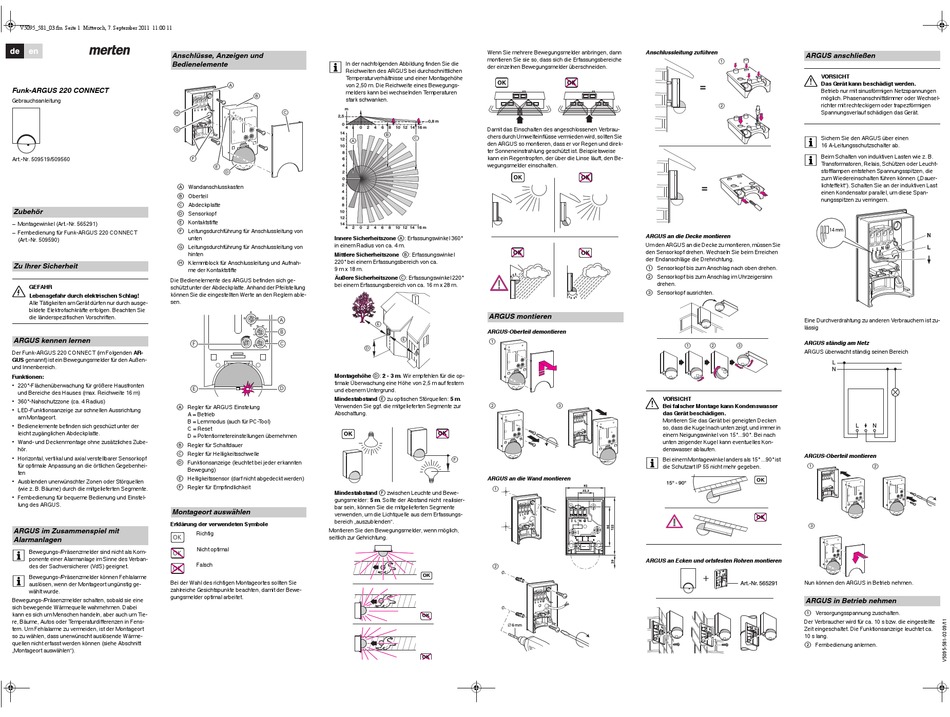

Funk ARGUS 220 CONNECTArt.-Nr. 5095..© Merten2005V5095-581-0309/11
de
en
Anschlüsse, Anzeigen und
Bedienelemente
Funk-ARGUS 220 CONNECT
Gebrauchsanleitung
H
G
Art.-Nr. 509519/509560
F
A Wandanschlusskasten
B Oberteil
C Abdeckplatte
Zubehör
D Sensorkopf
E Kontaktstifte
– Montagewinkel (Art.-Nr. 565291)
F Leitungsdurchführung für Anschlussleitung von
– Fernbedienung für Funk-ARGUS 220 CONNECT
unten
(Art.-Nr. 509590)
G Leitungsdurchführung für Anschlussleitung von
hinten
H Klemmblock für Anschlussleitung und Aufnah-
Zu Ihrer Sicherheit
me der Kontaktstifte
Die Bedienelemente des ARGUS befinden sich ge-
¼
GEFAHR
schützt unter der Abdeckplatte. Anhand der Pfeilstellung
Lebensgefahr durch elektrischen Schlag!
können Sie die eingestellten Werte an den Reglern able-
sen.
Alle Tätigkeiten am Gerät dürfen nur durch ausge-
bildete Elektrofachkräfte erfolgen. Beachten Sie
die länderspezifischen Vorschriften.
ARGUS kennen lernen
Der Funk-ARGUS 220 CONNECT (im Folgenden AR-
GUS genannt) ist ein Bewegungsmelder für den Außen-
und Innenbereich.
Funktionen:
• 220°-Flächenüberwachung für größere Hausfronten
und Bereiche des Hauses (max. Reichweite 16 m)
• 360°-Nahschutzzone (ca. 4 Radius)
A Regler für ARGUS Einstelung
• LED-Funktionsanzeige zur schnellen Aussrichtung
A = Betrieb
am Montageort.
B = Lernmodus (auch für PC-Tool)
• Bedienelemente befinden sich geschüzt unter der
C = Reset
leicht zugänglichen Abdeckplatte.
D = Potentiometereinstellungen übernehmen
• Wand- und Deckenmontage ohne zusätzliches Zube-
B Regler für Schaltdauer
hör.
C Regler für Helligkeitsschwelle
• Horizontal, vertikal und axial verstellbarer Sensorkopf
D Funktionsanzeige (leuchtet bei jeder erkannten
für optimale Anpassung an die örtlichen Gegebenhei-
Bewegung)
ten
E Helligkeitssensor (darf nicht abgedeckt werden)
• Ausblenden unerwünschter Zonen oder Störquellen
F Regler für Empfindlichkeit
(wie z. B. Bäume) durch die mitgelieferten Segmente.
• Fernbedienung für bequeme Bedienung und Einstel-
lung des ARGUS.
Montageort auswählen
Erklärung der verwendeten Symbole
ARGUS im Zusammenspiel mit
Alarmanlagen
Bewegungs-/Präsenzmelder sind nicht als Kom-
|
ponente einer Alarmanlage im Sinne des Verban-
des der Sachversicherer (VdS) geeignet.
Bewegungs-/Präsenzmelder können Fehlalarme
|
Bei der Wahl des richtigen Montageortes sollten Sie
auslösen, wenn der Montageort ungünstig ge-
zahlreiche Gesichtspunkte beachten, damit der Bewe-
wählt wurde.
gungsmelder optimal arbeitet.
Bewegungs-/Präsenzmelder schalten, sobald sie eine
sich bewegende Wärmequelle wahrnehmen. Dabei
kann es sich um Menschen handeln, aber auch um Tie-
re, Bäume, Autos oder Temperaturdifferenzen in Fens-
tern. Um Fehlalarme zu vermeiden, ist der Montageort
so zu wählen, dass unerwünscht auslösende Wärme-
quellen nicht erfasst werden können (siehe Abschnitt
„Montageort auswählen").
In der nachfolgenden Abbildung finden Sie die
|
Reichweiten des ARGUS bei durchschnittlichen
Temperaturverhältnisse und einer Montagehöhe
von 2,50 m. Die Reichweite eines Bewegungs-
A
melders kann bei wechselnden Temperaturen
B
stark schwanken.
m
C
2,5
0
4
0
2
14
12
A
10
8
6
4
E
D
2
0
2
4
6
8
10
12
14
4
2
0
2
Innere Sicherheitszone A: Erfassungswinkel 360°
in einem Radius von ca. 4 m.
Mittlere Sicherheitszone B: Erfassungswinkel
220° bei einem Erfassungsbereich von ca.
9 m x 18 m.
Äußere Sicherheitszone C: Erfassungswinkel 220°
bei einem Erfassungsbereich von ca. 16 m x 28 m.
A
A
D
B
C
B
F
C
D
Montagehöhe D: 2 - 3 m. Wir empfehlen für die op-
timale Überwachung eine Höhe von 2,5 m auf festem
E
D
und ebenem Untergrund.
Mindestabstand E zu optischen Störquellen: 5 m.
Verwenden Sie ggf. die mitgelieferten Segmente zur
Abschattung.
OK
Mindestabstand F zwischen Leuchte und Bewe-
gungsmelder: 5 m. Sollte der Abstand nicht realisier-
bar sein, können Sie die mitgelieferten Segmente
verwenden, um die Lichtquelle aus dem Erfassungs-
bereich „auszublenden".
Montieren Sie den Bewegungsmelder, wenn möglich,
Richtig
seitlich zur Gehrichtung.
Nicht optimal
Falsch
Wenn Sie mehrere Bewegungsmelder anbringen, dann
montieren Sie sie so, dass sich die Erfassungsbereiche
der einzelnen Bewegungsmelder überschneiden.
0,8 m
4
6
8
10 12 14 16 m
Damit das Einschalten des angeschlossenen Verbrau-
B
chers durch Umwelteinflüsse vermieden wird, sollten Sie
C
den ARGUS so montieren, dass er vor Regen und direk-
ter Sonneneinstrahlung geschützt ist. Beispielsweise
kann ein Regentropfen, der über die Linse läuft, den Be-
wegungsmelder einschalten.
4
6
8
10 12 14 16 m
ARGUS montieren
E
ARGUS-Oberteil demontieren
E
1
2
OK
F
ARGUS an die Wand montieren
1
2
OK
OK
OK
Anschlussleitung zuführen
1
=
2
=
ARGUS an die Decke montieren
Um den ARGUS an die Decke zu montieren, müssen Sie
den Sensorkopf drehen. Wechseln Sie beim Erreichen
der Endanschläge die Drehrichtung.
1 Sensorkopf bis zum Anschlag nach oben drehen.
2 Sensorkopf bis zum Anschlag im Uhrzeigersinn
drehen.
3 Sensorkopf ausrichten.
1
2
½
VORSICHT
3
Bei falscher Montage kann Kondenswasser
das Gerät beschädigen.
Montieren Sie das Gerät bei geneigten Decken
so, dass die Kugel nach unten zeigt, und immer in
einem Neigungswinkel von 15°...90°. Bei nach
unten zeigender Kugel kann eventuelles Kon-
denswasser ablaufen.
Bei einem Montagewinkel anders als 15° ...90° ist
|
die Schutzart IP 55 nicht mehr gegeben.
15° - 90°
ARGUS an Ecken und ortsfesten Rohren montieren
+
ARGUS anschließen
½
VORSICHT
Das Gerät kann beschädigt werden.
Betrieb nur mit sinusförmigen Netzspannungen
möglich. Phasenanschnittdimmer oder Wechsel-
richter mit rechteckigem oder trapezförmigen
Spannungsverlauf schädigen das Gerät.
Sichern Sie den ARGUS über einen
|
16 A-Leitungsschutzschalter ab.
Beim Schalten von induktiven Lasten wie z. B.
|
Transformatoren, Relais, Schützen oder Leucht-
stofflampen entstehen Spannungsspitzen, die
zum Wiedereinschalten führen können („Dauer-
lichteffekt"). Schalten Sie an der induktiven Last
einen Kondensator parallel, um diese Span-
nungsspitzen zu verringern.
14 mm
Eine Durchverdrahtung zu anderen Verbrauchern ist zu-
lässig
ARGUS ständig am Netz
3
ARGUS überwacht ständig seinen Bereich
L
N
L
N
ARGUS-Oberteil montieren
1
2
3
Nun können den ARGUS in Betrieb nehmen.
Art.-Nr. 565291
ARGUS in Betrieb nehmen
1 Versorgungsspannung zuschalten.
Der Verbraucher wird für ca. 10 s bzw. die eingestellte
Zeit eingeschaltet. Die Funktionsanzeige leuchtet ca.
10 s lang.
2 Fernbedienung anlernen.
