iDi
•
Auflagerohre der Kolbenentnahmevorrichtung in die markierten Raststellungen für 10 Liter oder
20 Liter bringen und durch Rechtsdrehung der Griffschrauben (14) fixieren. Markierung I = 10
Lit. ; II = 20 Lit.
•
Verdampferkolben auf die Auflagerohre (15) der Kolbenentnahmevorrichtung setzen,
Kolbenhals zum Antriebskopf hin schwenken, Planflansch genau in den Antriebskopf
zentrieren, so daß der Planflansch auf dem PTFE-O-Ring (5) des PTFE-Formstückes (4) zu
liegen kommt.
Verschraubung groß (1) festziehen. Nach Anlage von Vakuum Festsitz der
Verschraubung überprüfen.
•
Auflagerohre der Kolbenentnahmevorrichtung wieder in die Grundposition (16) bringen.
Achtung: Die Grundposition der Auflagerohre ist elektronisch überwacht. Außerhalb der
Grundposition sind alle elektrischen Funktionen des LABOROTA 20 control blockiert. Am
Bedienpanel wird dies durch eine leuchtende LED angezeigt (Flask-Support).

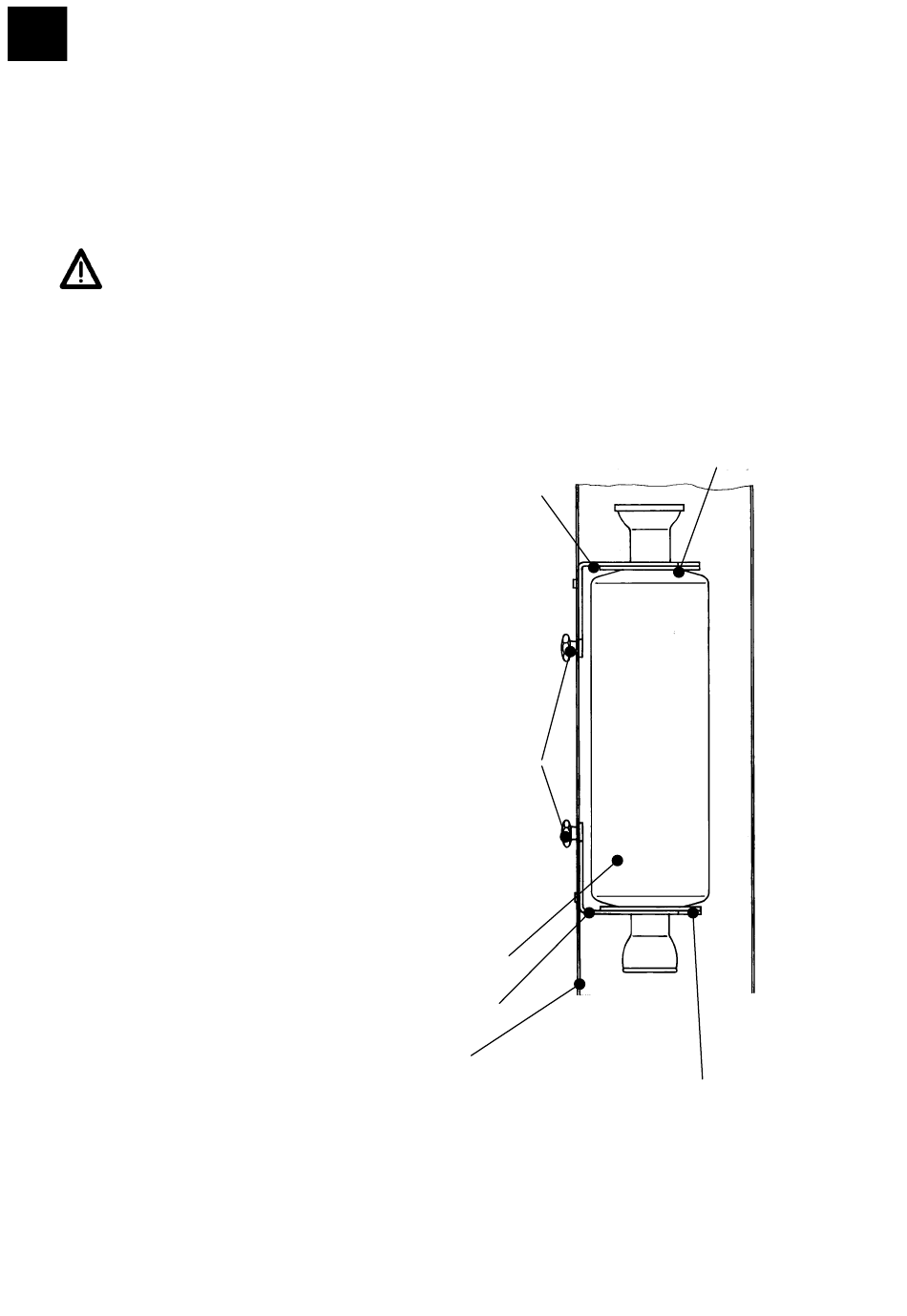

3. Aufhängung der Kühler und des
Expansionsgefäß
•
Konsole (1) durch Lösen der
Flügelschraube (2) ganz nach oben
schieben und vorläufig Flügelschraube
(2) wieder festziehen.
•
Scheibe (3) mit der gummierten Seite auf
Konsole (4) legen, so daß sich die
Bohrungen decken. Weitere Scheibe (3)
mit der gummierten Seite nach oben
über den oberen Hals des Kühlers oder
des Expansionsgefäßes (5) legen.
•
Kühler oder Expansionsgefäß (5) mit
dem unteren Hals durch die Bohrung der
Konsole (4) und die Scheibe (3)
einführen und danach senkrecht stellen.
•
Anschließend Konsole (1) durch Lösen
der Flügelschraube (2) über den oberen
Hals des Kühlers oder des
Expansionsgefäßes führen. Die richtige
Höhenposition wird mit der Konsole (4)
eingestellt.
•
Nach senkrechter Ausrichtung des
Kühlers oder Expansionsgefäßes werden
beide Flügelschrauben (2) festgezogen.
1
2
5
4
6
Seite 16
3
